问题

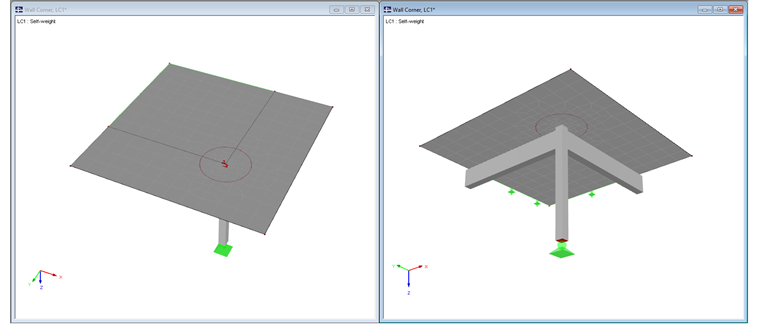

我想要对柱子进行冲切设计。 但是在模块中使用内柱。 可以调整吗?
回复:

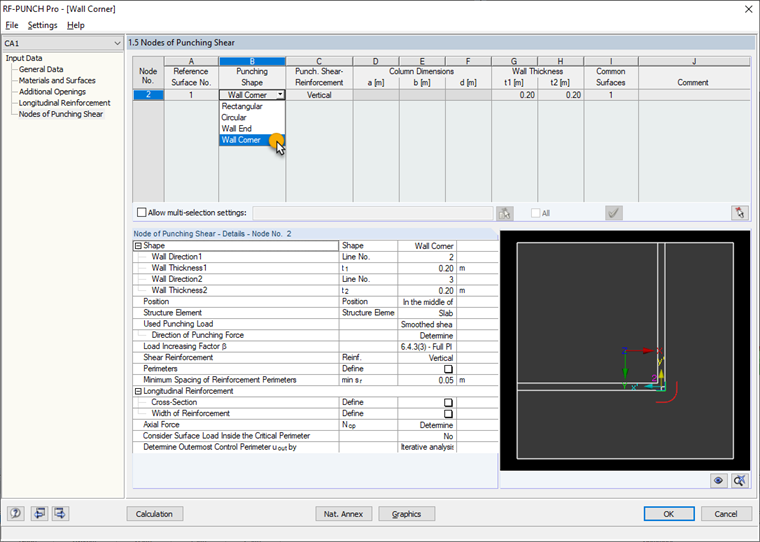

RF-PUNCH Pro尝试从模型输入中自动检测出正确的冲切节点几何形状并正确指定。根据输入的数据,可能需要调整默认的几何图形。 例如,因为在墙角处识别一个柱子,而不是使用冲切设计。 您可以在窗口1.5中对此进行更改,以便在必要时选择正确的冲切几何形状。
您有什么问题想问的吗?
