Ich möchte den Durchstanznachweis an einer Stütze mit anschließenden Unterzügen als Wandecke bwz. Wandende durchführen. Das Modul setzt aber eine Innenstütze an. Kann das angepasst werden?

Question

Ich m&#246;chte den Durchstanznachweis an einer St&#252;tze mit anschlie&#223;enden Unterz&#252;gen als Wandecke bwz. Wandende durchf&#252;hren. Das Modul setzt aber eine Innenst&#252;tze an. Kann das angepasst werden?

Accepted Answer

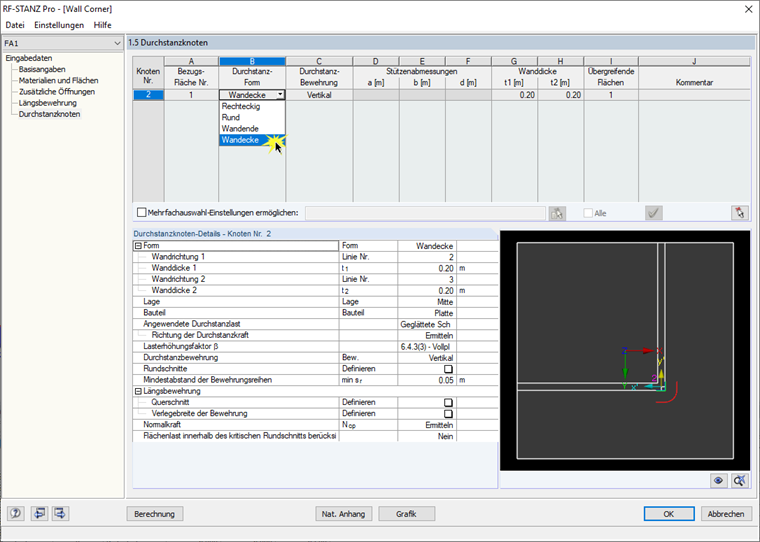

RF-STANZ Pro versucht die korrekte Geometrie des Durchstanzpunktes aus der Modelleingabe automatisch zu erkennen und diese korrekt vorzugeben.            Es kann je nach Eingabe erforderlich werden, dass die voreingestellte Geometrie angepasst werden muss. Zum Beispiel, weil anstatt einem Durchstanznachweis an einer Wandecke eine St&#252;tze erkannt wird. Dies ist in der Eingabemaske 1.5 m&#246;glich, sodass bei Bedarf die korrekte Durchstanzgeometrie ausgew&#228;hlt werden kann.

Anpassung der Geometrieerkennung im RF-STANZ Pro
