In RFEM, le superfici sono collegate automaticamente se hanno linee di contorno comuni. Se la linea di definizione di una superficie giace in un'altra superficie, la linea viene automaticamente integrata nella superficie, a condizione che sia una superficie piana. Nel caso di superfici quadrangolari, tuttavia, il rilevamento automatico degli oggetti sarebbe relativamente complesso. Pertanto, la funzione corrispondente è disattivata. Gli oggetti integrati devono essere specificati manualmente. Tuttavia, RFEM offre un'opzione che facilita l'integrazione di superfici quadrangolari. Ciò è stato dimostrato utilizzando questo modello.

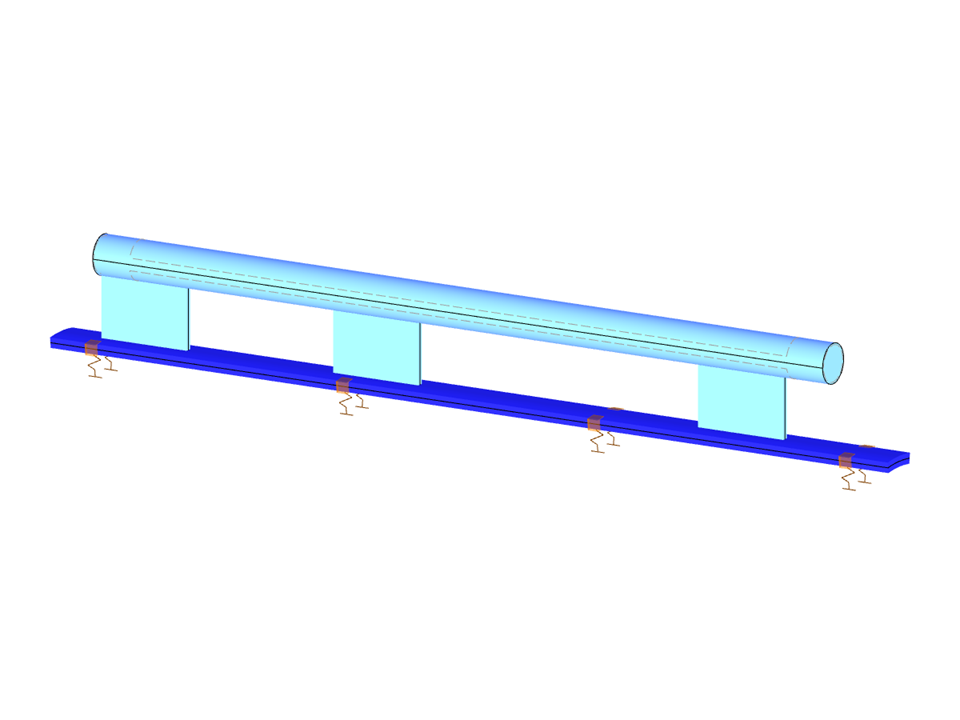

Superficie quadrangolare con oggetti integrati
Numero di nodi | 27 |
Numero di linee | 22 |
Numero di superfici | 7 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Peso totale | 0,494 t |
Dimensioni (metriche) | 4.142 x 0.901 x 1.080 m |
Dimensioni (imperiali) | 13.59 x 2.96 x 3.54 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
