Dans RFEM, les surfaces sont connectées automatiquement si elles ont des lignes de contour communes. Si la ligne de définition d'une surface se trouve sur une autre surface, elle est automatiquement intégrée à cette surface, à condition qu'il s'agisse d'une surface plane. Dans le cas de surfaces quadrangulaires, la détection automatique d'objet est cependant relativement complexe. Par conséquent, l'option correspondante est désactivée. Les objets intégrés doivent donc être définis manuellement. RFEM offre néanmoins une option qui facilite l'intégration des surfaces quadrangulaires. Ce modèle illustre ce cas.

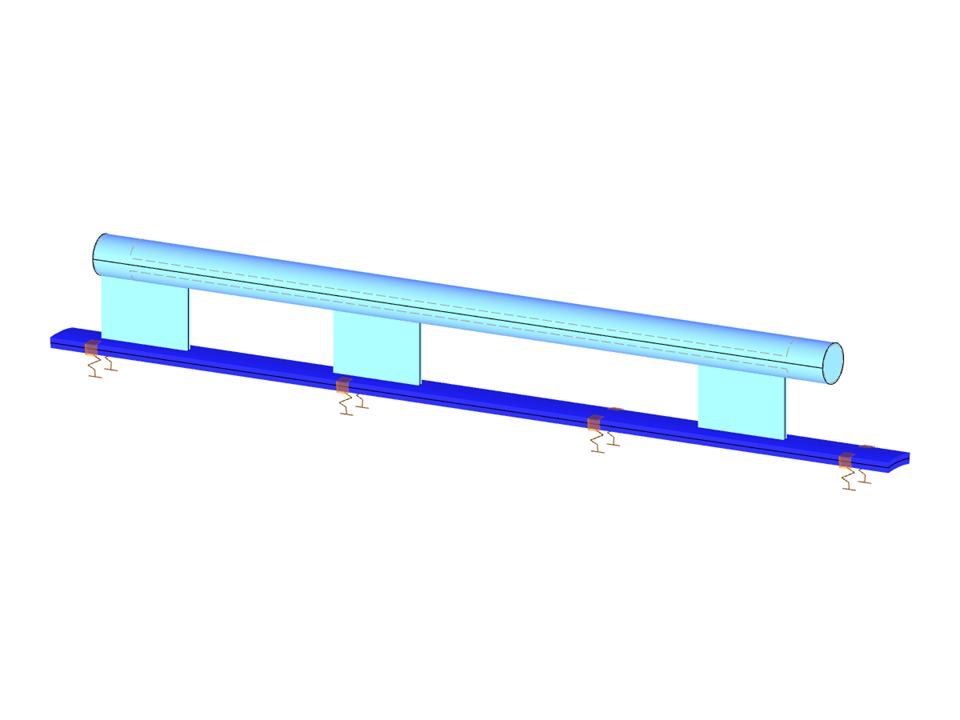

Surface quadrangulaire avec objets intégrés
Nombre de nœuds | 27 |
Nombre de lignes | 22 |
Nombre de surfaces | 7 |
Nombre de solides | 1 |
Nombre de cas de charge | 1 |
Poids total | 0,494 t |
Dimensions (métrique) | 4,142 x 0,901 x 1,080 m |
Dimensions (impériales) | 13.59 x 2.96 x 3.54 feet |
Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
