In RFEM sind Flächen automatisch verbunden, wenn sie gemeinsame Randlinien aufweisen. Falls die Definitionslinie einer Fläche in einer anderen Fläche liegt, wird sie automatisch in diese Fläche integriert, sofern es sich um eine ebene Fläche handelt. Bei Quadrangelflächen hingegen wäre die automatische Objekterkennung relativ aufwendig. Daher ist die entsprechende Funktion gesperrt. Die integrierten Objekte sind manuell anzugeben. RFEM bietet jedoch eine Option an, welche die Objektintegration für Quadrangelflächen erleichtert. Dies wurde anhand dieses Modells demonstriert.

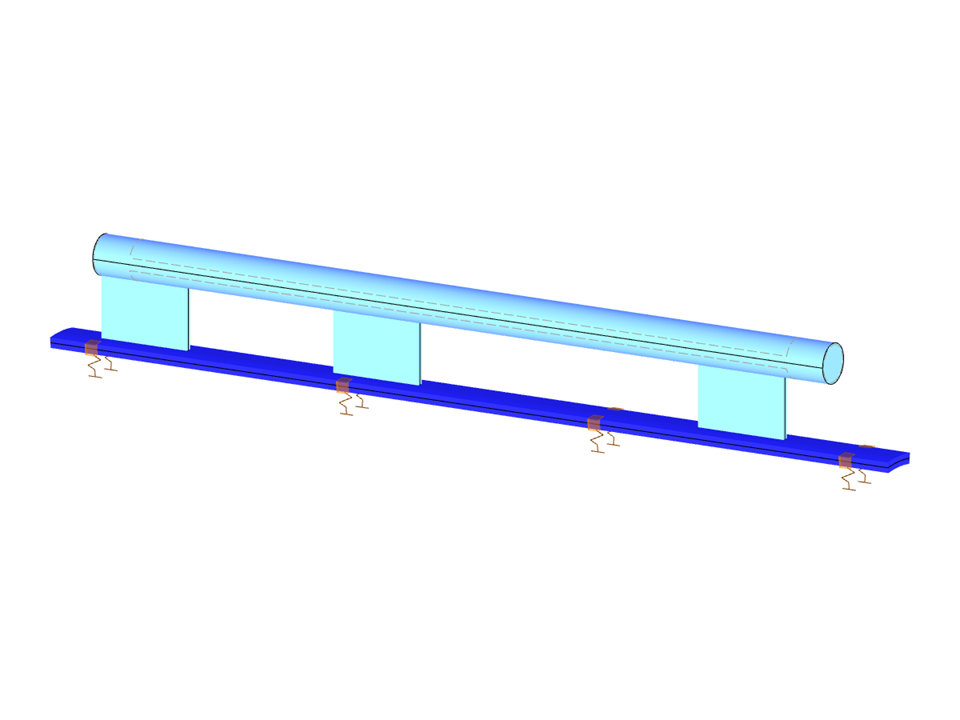

Quadrangelfläche mit integrierten Objekten
Anzahl Knoten | 27 |
Anzahl Linien | 22 |
Anzahl Flächen | 7 |
Anzahl Volumenkörper | 1 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.494 t |
Abmessungen (metrisch) | 4.142 x 0.901 x 1.080 m |
Abmessungen (imperial) | 13.59 x 2.96 x 3.54 feet |
Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
