En RFEM, las superficies se conectan automáticamente si tienen líneas de contorno comunes. Si la línea de definición de una superficie se encuentra en otra superficie, la línea se integra automáticamente en la superficie, siempre que sea una superficie plana. Sin embargo, en el caso de superficies cuadrangulares, la detección automática de objetos sería relativamente compleja. Por lo tanto, se desactiva la función correspondiente. Los objetos integrados se deben especificar manualmente. Sin embargo, RFEM ofrece una opción que facilita la integración de superficies cuadrangulares. Esto se demostró utilizando este modelo.

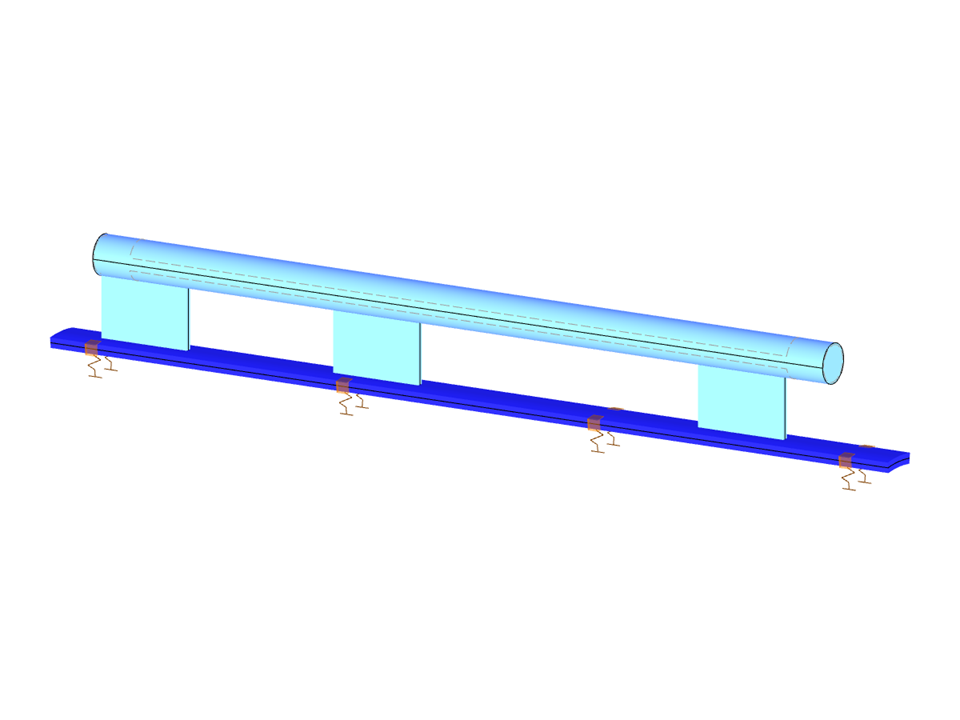

Superficie cuadrangular con objetos integrados
Número de nudos | 27 |
Número de líneas | 22 |
Número de superficies | 7 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Peso completo | 0.494 t |
Dimensiones (métricas) | 4,142 x 0,901 x 1,080 m |
Dimensiones (imperiales) | 13.59 x 2.96 x 3.54 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
