Программа RFEM обычно автоматически соединяет все поверхности с общими граничными линиями. Но когда определяющая линия поверхности лежит на другой поверхности, то она автоматически интегрируется в нее только при условии, что данная поверхность является плоской. К сожалению, в случае четырехугольных поверхностей, является автоматическое определение объекта чуть сложнее. Поэтому эта функция в программе сама деактивируется и все интегрированные объекты затем нужно указать вручную. К счастью, программа RFEM предлагает своим пользователям другую функцию, которая может значительно упростить интеграцию объектов в четырехугольные поверхности. Весь процесс был продемонстрирован на данной модели.

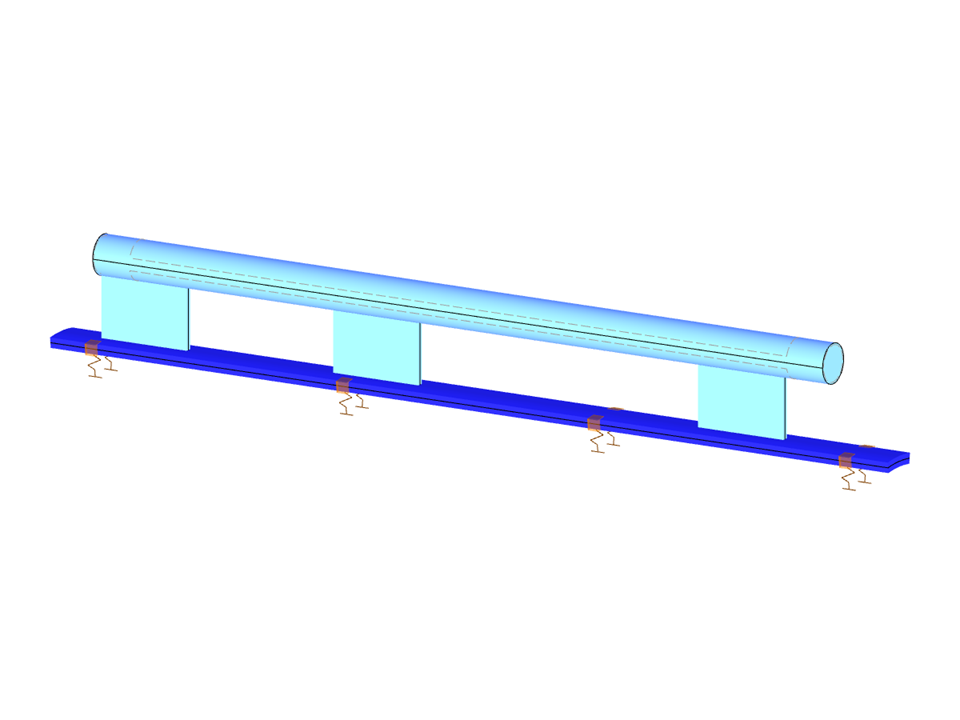

Четырехугольная поверхность с интегрированными объектами
Количество узлов | 27 |
Количество линий | 22 |
Количество поверхностей | 7 |
Количество тел | 1 |
Количество загружений | 1 |
Общий вес | 0,494 t |
Размеры (метрические) | 4,142 x 0,901 x 1,080 m |
Размеры (имперские) | 13.59 x 2.96 x 3.54 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
