Dipl.-Ing. (FH) Gerhard Rehm
2021-03-29
Collegamento di struttura in legno considerando il modulo elastico a scorrimento
  • Descrizione
  • Recensioni (0)

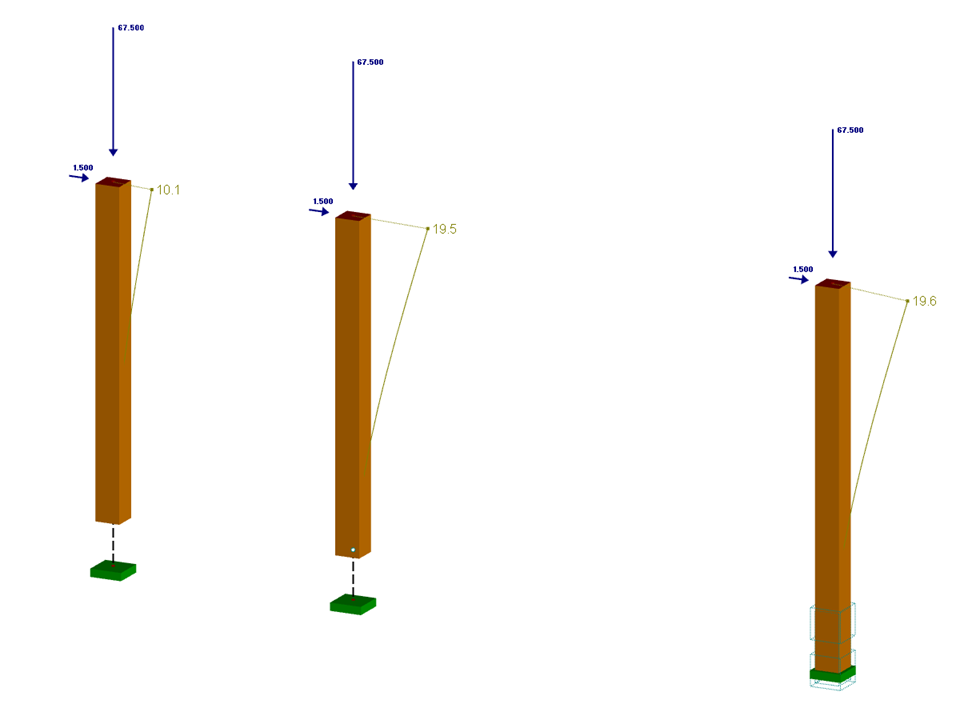

Questo modello dimostra come considerare la deformabilità elastica in un giunto in legno e valutare la rigidezza della molla rotazionale risultante. Il calcolo si basa sul modulo di spostamento per rappresentare accuratamente le caratteristiche del collegamento. Offre intuizioni tecniche sull'interazione tra deformabilità e rigidezza. La simulazione pratica sottolinea l'importanza delle tecniche di connessione ottimizzate.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello di collegamento in legno: Cedevolezza elastica e rigidezza della molla di rotazione

Numero di nodi 6
Numero di aste 4
Numero di casi di carico 2
Nr. di combinazioni di carico 7
Nr. di combinazioni di risultati 4
Peso totale 0,089 t
Dimensioni (metriche) 2.467 x 0.467 x 3.234 m
Dimensioni (imperiali) 8.09 x 1.53 x 10.61 feet
Versione del programma 8.25.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
