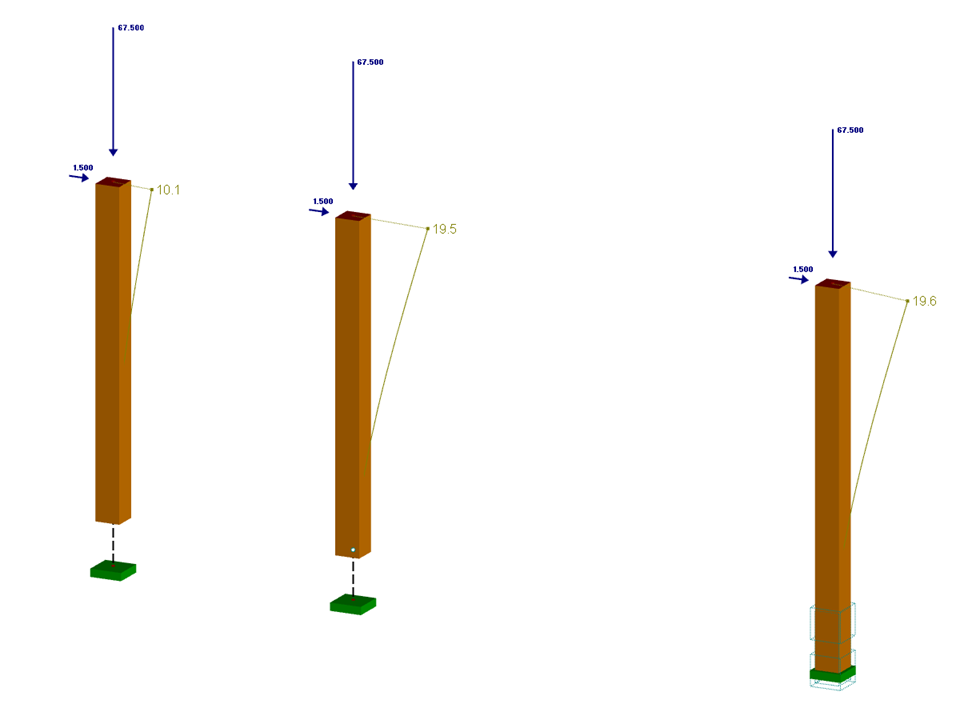

Assemblage bois avec considération du module de glissement élastique
Nombre de nœuds | 6 |
Nombre de barres | 4 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 7 |
Nombre de combinaisons de résultats | 4 |
Poids total | 0,089 t |
Dimensions (métrique) | 2,467 x 0,467 x 3,234 m |
Dimensions (impériales) | 8.09 x 1.53 x 10.61 feet |
Version du logiciel | 8.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Ressorts pour fondation de surface](/fr/webimage/013000/2669424/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Image 01 - Conditions d'appui pour les fondations de surface](/fr/webimage/013006/3037106/01_-_en_us.jpg?mw=512&hash=2a77856259cebbe0dd4f7bd67111e0e92e909dd2)
![Intervalle de valeurs ajusté](/fr/webimage/009032/2416360/01_fr-jpg.jpg?mw=512&hash=09fcc27f7e98197ba1f5d29ef6b6528fdbbaca44)
![Rigidités des murs d'un panneau en bois](/fr/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Activation du mode Caméra mobile dans RFEM](/fr/webimage/007231/2130024/PF_camera_fly_mode.png?mw=512&hash=d86dd019497fd267543b8b5ed04f20541e028a82)
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
![Option d'affichage activée : Topologie sur la forme obtenue par recherche de forme](/fr/webimage/006807/2145675/pf_recherche_de_forme_2.png?mw=512&hash=138b944f2993270bfe75fdde7a6235ea3fc058ba)
Lorsque l'option {$>topologie de la forme obtenue par recherche de forme' est activée dans le navigateur de projet - Afficher, l'affichage du modèle est optimisé selon la géométrie de la recherche de forme. Les charges sont par exemple affichées par rapport au système déformé.
![Funktion "Form anzeigen" im Kontextmenü](/fr/webimage/006853/2145910/pf_affiche_la_recherche_de_forme.png?mw=512&hash=19f3b0b3c94f2f17819c73cf672601e4b7f458e1)
Une fois {$>Afficher la recherche de forme' dans le menu contextuel, cette recherche est effectuée automatiquement à partir des propriétés de recherche de forme enregistrées lorsqu'une surface de membrane est modifiée. Ce mode graphique interactif est basé sur la méthode de la densité de force.
Plus d'informations FAQ![Grafische und tabellarische Ausgabe der Kräfte einer Linienfreigabe](/fr/webimage/006835/1585104/product-feature_001378-png.png?mw=512&hash=7c8679943ee2cb316213f3ec2c29920cecabf2e9)
Afin d'afficher les efforts et les déformations des articulations et des libérations, RFEM affiche met les tableaux suivants :
- 4.45 Articulations linéiques - Déformations
- 4.46 Articulations linéiques - Efforts
- 4.47 Articulations de barre - Déformations
- 4.48 Articulations de barre - Efforts
- 4.49 Libérations nodales - Déformations
- 4.50 Libérations nodales - Efforts
- 4.51 Libérations linéiques - Déformations
- 4.52 Libérations linéiques - Efforts
Il est possible de faire figurer ces tableaux dans le rapport d'impression. En outre, les résultats relatifs aux articulations linéiques et aux libérations linéiques peuvent être affichés graphiquement. L'affichage peut être paramétré dans « Navigateur de projet - Résultats ».
