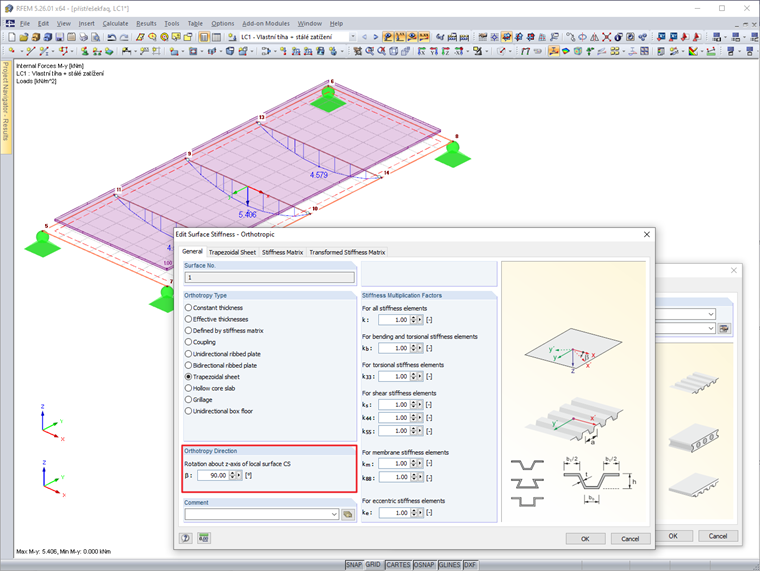

Si establece la dirección de la ortotropía a 90 grados, es decir, perpendicular a las vigas, los momentos aumentarán. Si los arcos de chapa son perpendiculares a las vigas, la rigidez en la segunda dirección es muy pequeña, por lo que la carga se transfiere primero entre las vigas IPE 120.
Dirección de ortotropía de la placa
Tengo una estructura de cubierta trapezoidal apoyada por vigas. Sin embargo, los momentos en las vigas son más pequeños de lo que deberían ser. ¿Cuál puede ser el motivo?
Respuesta:

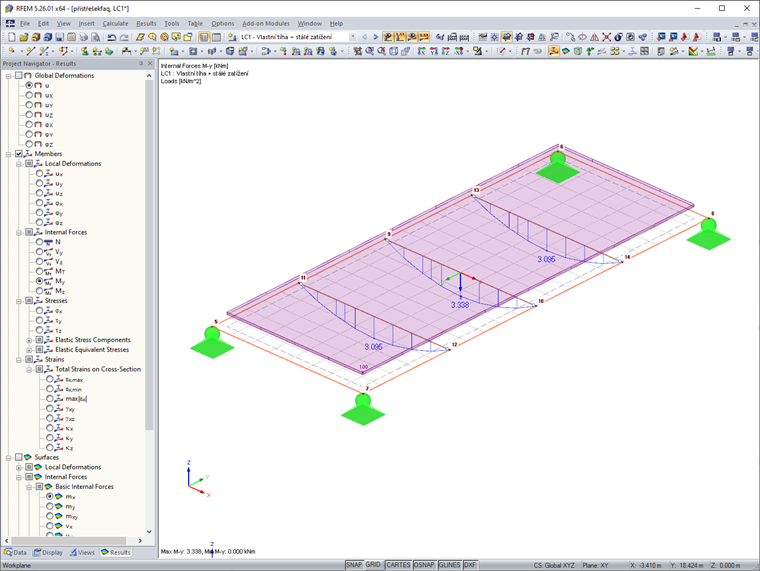

La chapa trapezoidal se modela como una superficie ortótropa. En la configuración predeterminada, los arcos de la chapa trapezoidal están en la dirección x, que es la misma dirección de las vigas IPE 120.Autor
