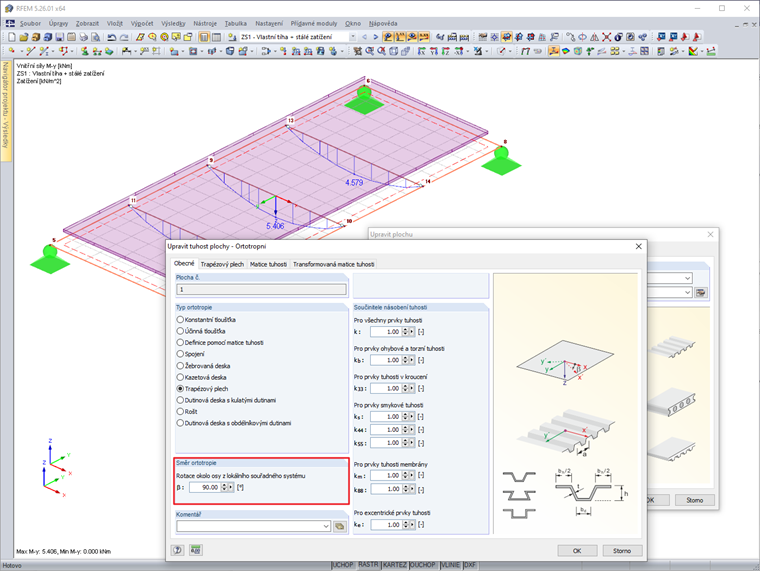

Pokud zadáte směr ortotropie na 90 stupňů, tedy kolmo na nosníky, dojde k navýšení momentů. Když jsou vlny plechu kolmo na nosníky, tuhost ve druhém směru je velmi malá, zatížení se tedy přenáší nejprve mezi nosníky IPE 120.
Směr ortotropie desky
Mám střešní konstrukci z trapézového plechu, která je nesena nosníky. Momenty na nosnících mi ale vychází menší než by měly být. Čím to může být?
Odpověď:

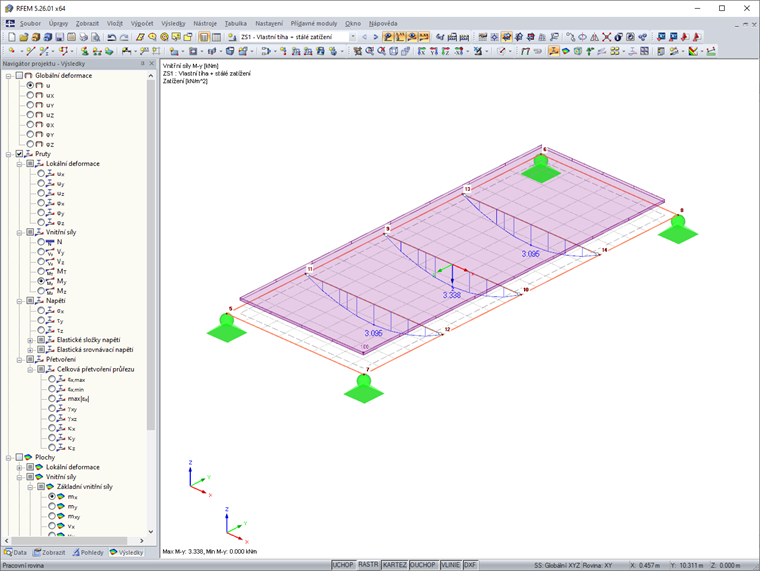

Trapézový plech je vymodelován jako ortotropní plocha, Ve výchozím nastavení jsou vlny trapézového plechu ve směru x, tedy stejně jako nosníky IPE 120.Autor
Ing. Martinec se v české pobočce stará o zákaznický servis a studentské licence.
