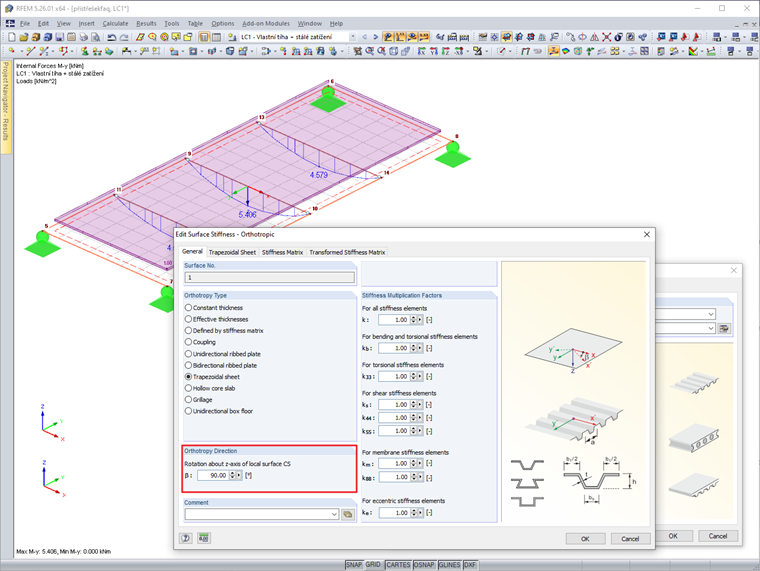

Se definir a direção ortotrópica para 90 graus, ou seja, perpendicular às vigas, os momentos irão aumentar. Se as ondas da chapa metálica forem perpendiculares às vigas, a rigidez na segunda direção é muito pequena e a carga é transferida primeiro entre as vigas IPE 120.
Direção ortotrópica da laje
Tenho uma estrutura de cobertura de chapa perfilada suportada por vigas. No entanto, os momentos nas vigas são inferiores ao que deveriam ser. Qual poderá ser a razão para isso?
Resposta:

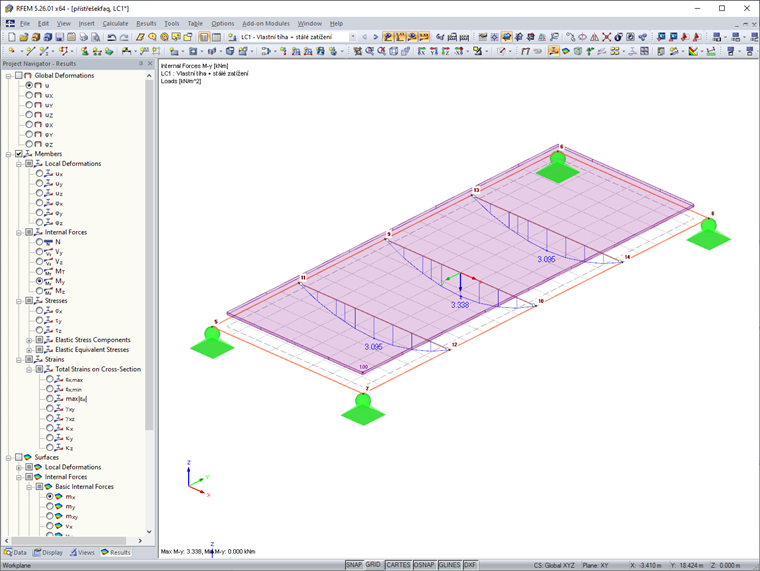

A chapa perfilada é modelada como uma superfície ortotrópica. Na configuração padrão, as ondas da chapa perfilada estão na direção x, que é a mesma direção das vigas IPE 120.Autor
