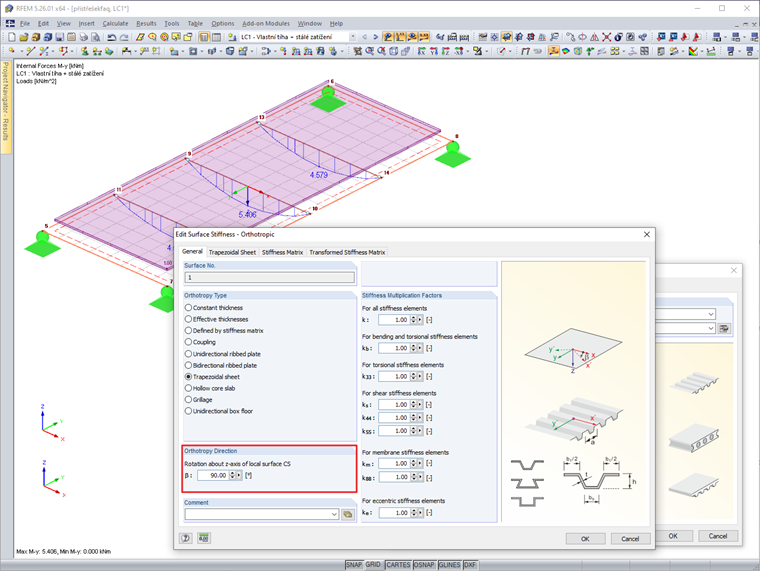

Wenn Sie die Orthotropierichtung auf 90 Grad - also senkrecht zu den Trägern - einstellen, erhöhen sich die Momente. Stehen die Blechbögen senkrecht zu den Trägern, ist die Steifigkeit in der zweiten Richtung sehr klein, sodass die Last zuerst zwischen den IPE 120-Trägern übertragen wird.
Blech-Orthotropierichtung
Ich habe eine trapezförmige Dachkonstruktion, die von Trägern getragen wird. Die Momente an den Trägern sind jedoch kleiner als sie sein sollten. Woran kann das liegen?
Antwort:

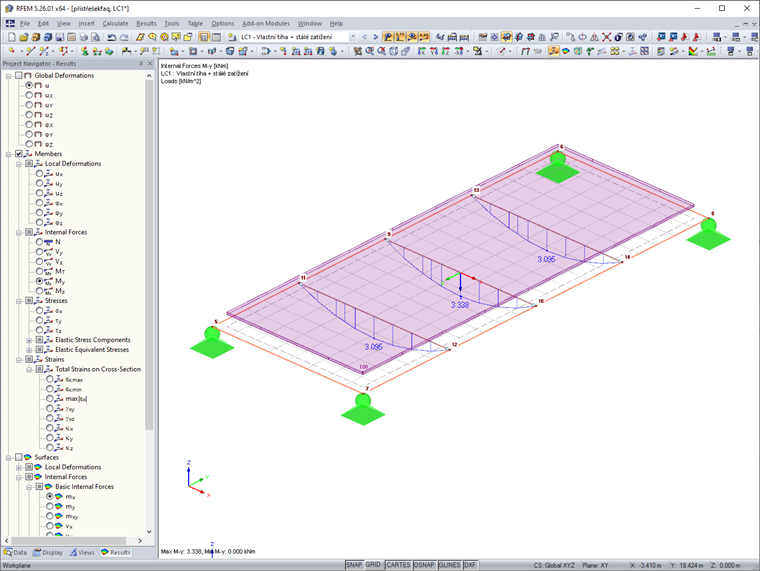

Das Trapezblech ist als orthotrope Fläche modelliert. In der Standardeinstellung verlaufen die Bögen des Trapezbleches in x-Richtung, was der Richtung der IPE 120-Träger entspricht.Autor
