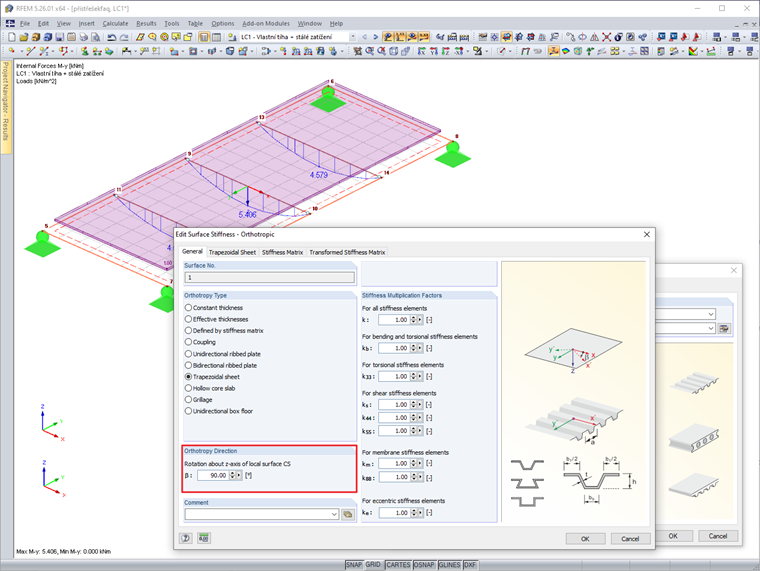

Если определить направление ортотропии как 90 градусов, то есть перпендикулярно балкам, то моменты увеличатся. Вся суть в том, что когда арки листового металла расположены перпендикулярно балкам, жесткость во втором направлении очень мала, поэтому нагрузка передается сначала между балками IPE 120.
Направление ортотропии плиты

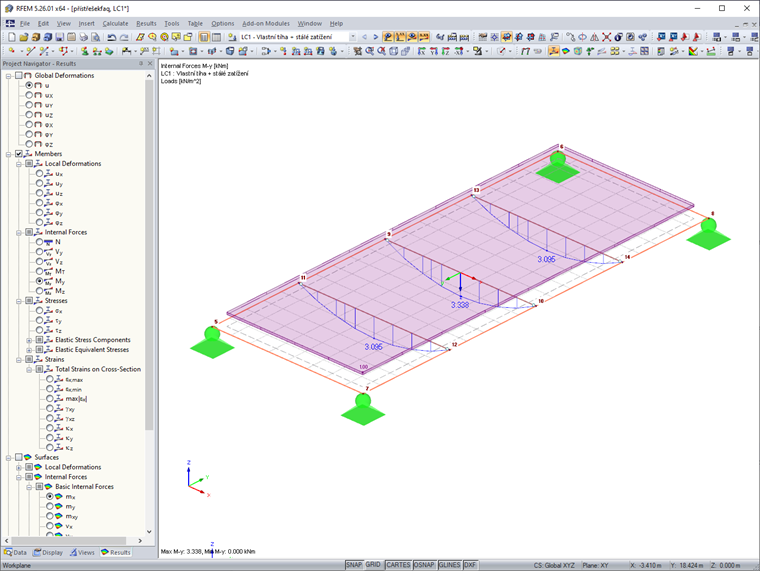

У меня есть трапециевидная конструкция кровли, опертая на балки. Но моменты, возникающие на балках, почему-то меньше, чем должны быть. В чем может быть причина?
Ответ:
Стальной профлист моделируется как ортотропная поверхность, так что в настройках будут по умолчанию арки трапециевидной пластины расположены в направлении x, что соответствует и направлению балок IPE 120.Автор
инж. Martinec обеспечивает поддержку клиентов и студенческие лицензии в чешском офисе.
