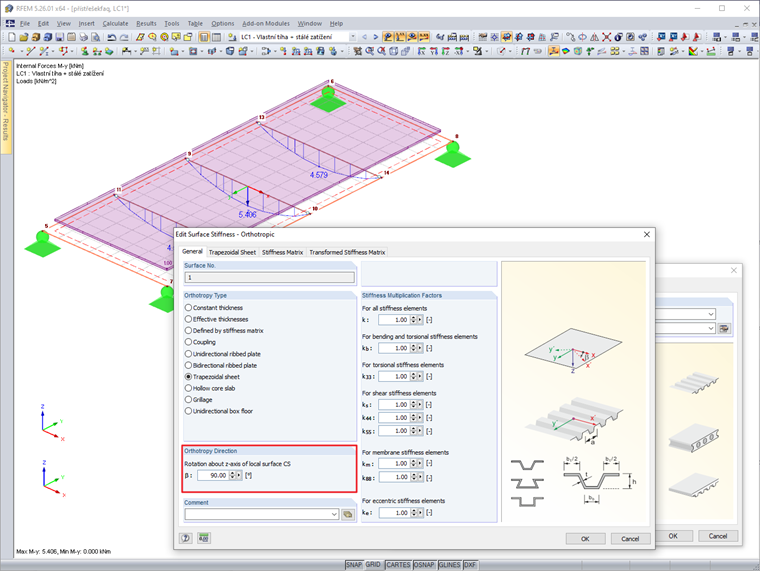

Se si imposta la direzione dell'ortotropia a 90 gradi, cioè perpendicolare alle travi, i momenti aumenteranno. Se gli archi in lamiera sono perpendicolari alle travi, la rigidezza nella seconda direzione è molto piccola, quindi il carico viene trasferito per primo tra le travi IPE 120.
Direzione ortotropa della piastra
Ho una struttura di copertura trapezoidale supportata da travi. Tuttavia, i momenti sulle travi sono inferiori a quanto dovrebbero essere. Quale potrebbe essere la ragione di questo?
Risposta:

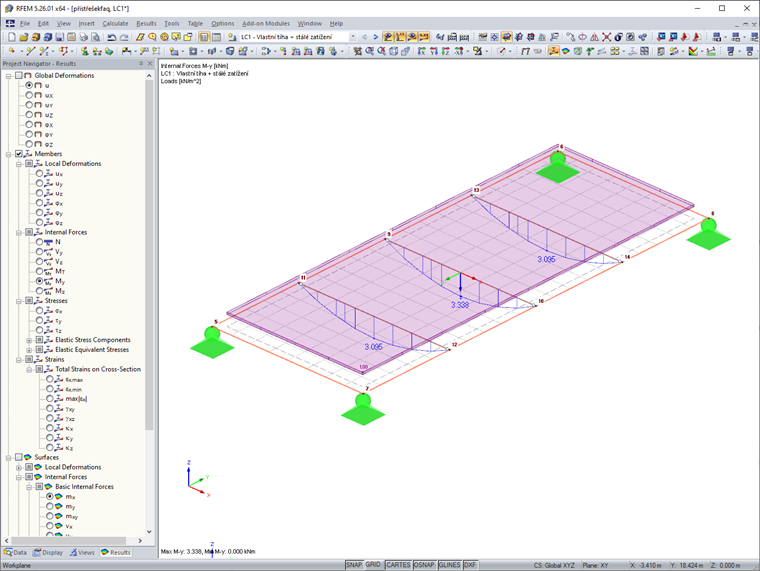

La lamiera trapezoidale è modellata come una superficie ortotropa. Nell'impostazione predefinita, gli archi della lamiera trapezoidale sono nelle direzioni x, che è la stessa direzione delle travi IPE 120.Autore
Ing. Martinec si occupa del servizio clienti e delle licenze per studenti nell'ufficio ceco.
