Ejemplo
Se presenta el ejemplo 1 del informe técnico núm. 10 de AWC "Cálculo de la resistencia al fuego de barras y ensamblajes de madera" [2] para verificar los resultados del modelo de RFEM. Se calcula una viga de madera laminada encolada de abeto de Douglas para una exposición al fuego de 1 hora. El tablero de madera clavado en el borde comprimido (superior) de la viga proporciona un arriostramiento lateral (coeficiente de estabilidad de la viga, CL = 1.0). Las cargas, dimensiones y propiedades del material se muestran en la Imagen 01.
En las Configuraciones de resistencia al fuego, se puede definir el tiempo de exposición al fuego y las caras expuestas de la viga. Seleccione 1 hora y deseleccione Superior (+z) ya que se supone que el tablero de madera proporciona un recubrimiento en el lado superior de la viga.
Además, los valores predeterminados para la velocidad de carbonización y los factores de ajuste se pueden revisar según sea necesario en la pestaña Parámetros estándar (figura 02).

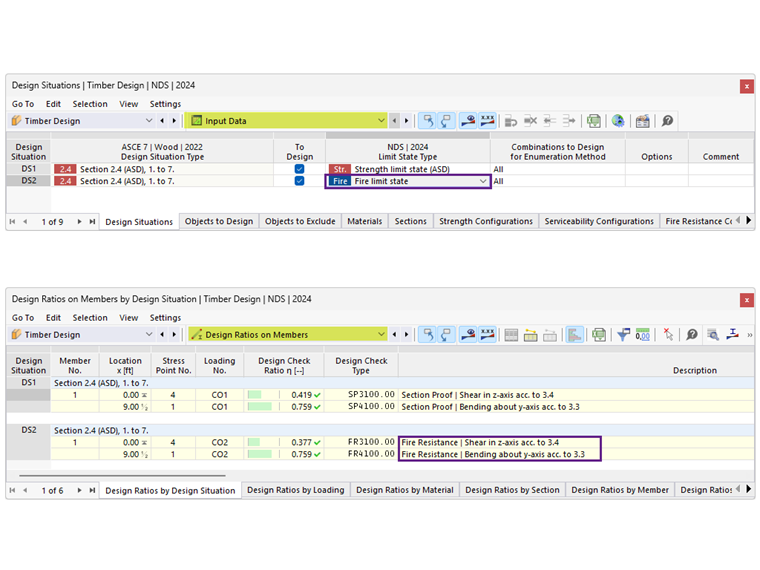

Para la situación de proyecto DS2, el tipo de estado límite se establece en Estado límite de fuego para realizar el cálculo frente al fuego. Después de ejecutar el cálculo de Cálculo de madera, se presentan los resultados para el cálculo de la resistencia y la resistencia al fuego (Imagen 03).

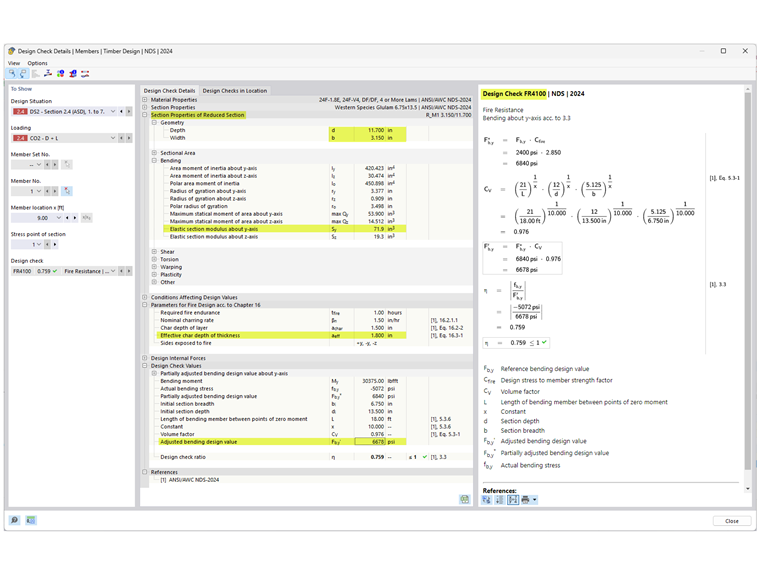

Seleccione la comprobación de diseño FR 4100 para ver la comprobación de flexión de la resistencia al fuego en detalle (imagen 04). Para una barra de flexión durante la exposición al fuego, el fallo se produce cuando se supera la capacidad máxima de flexión debido a la reducción en el módulo de la sección S [2].
El módulo de la sección reducido Sy de una viga expuesta en tres lados se calcula como:
| Sy | Módulo resistente |
| b | Ancho |
| d | profundidad |
| aeff | Profundidad de carbonización eficaz = 1,2*acarbonización = 1,2*βt *t0,813 = 1,2*1,5*10,813 |

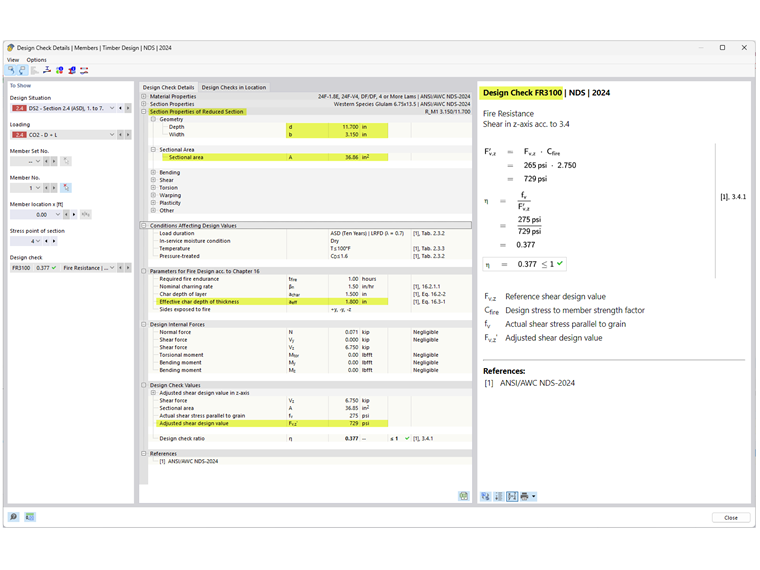

A continuación, seleccione la comprobación de diseño FR 3100 para ver la comprobación de la resistencia al fuego a cortante en detalle (imagen 05). La viga también está sometida a un cortante inducido paralelo a la fibra donde se produce el fallo cuando se excede la capacidad máxima de cortante debido a la reducción en el área de la sección A.
Como se muestra arriba, los resultados del complemento Cálculo de madera en RFEM 6 se alinean con los resultados en el Informe técnico núm. 10 de AWC.
Consulte los enlaces a continuación para el cálculo frente al fuego de superficies 2D, incluida la madera contralaminada (CLT). El seminario web Diseño frente al fuego en CSA O86 comienza a las 34:35.
