Przykład
W celu weryfikacji wyników z modelu RFEM przedstawiono przykład 1 Raportu technicznego nr 10 AWC „Obliczanie odporności ogniowej prętów i złożeń drewnianych” [2]. Belka z drewna klejonego warstwowo z daglezji jest przystosowana do oddziaływania pożaru przez 1 godzinę. Deskowanie przybite do krawędzi ściskanej (góra) belki zapewnia stężenie boczne (współczynnik stateczności belki, CL = 1.0). Obciążenia, wymiary i właściwości materiału pokazano na rysunku 01.

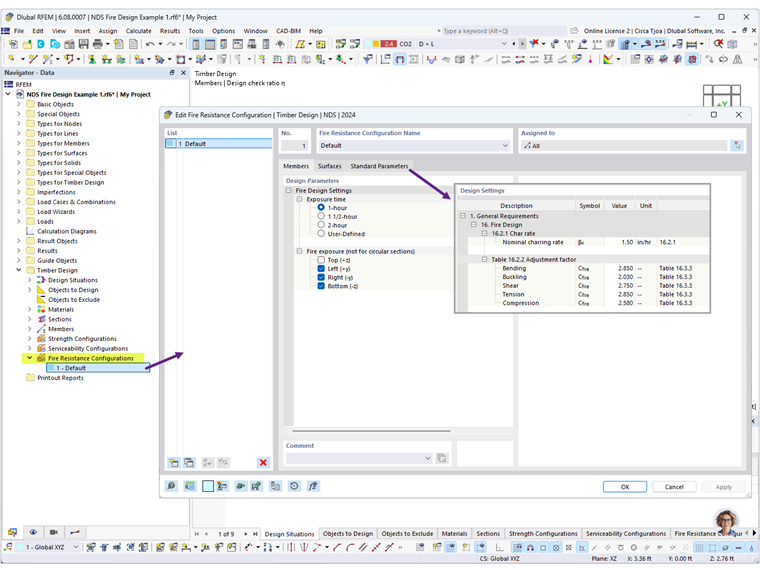

W opcjach Konfiguracje odporności ogniowej można zdefiniować czas ekspozycji na ogień oraz wyeksponowane strony belki. Należy wybrać opcję 1 godzina i usunąć zaznaczenie opcji Góra (+z) , ponieważ zakłada się, że drewniana deska zapewnia okrycie górną stronę belki.
Dodatkowo, w zakładce Parametry standardowe (rysunek 02) można w razie potrzeby zmienić domyślne wartości prędkości zwęglania i współczynników korekcyjnych.

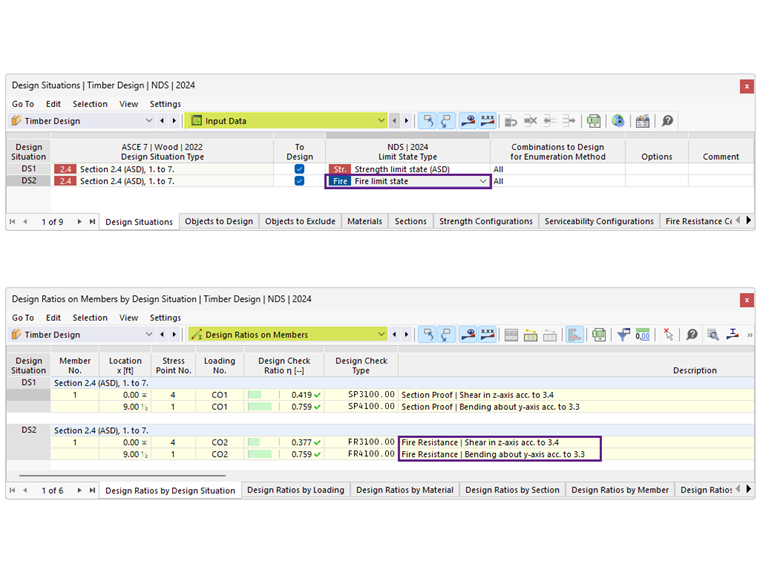

W przypadku sytuacji obliczeniowej DS2 typ stanu granicznego jest ustawiony na Stan graniczny pożaru, aby przeprowadzić obliczenia z uwagi na warunki pożarowe. Po uruchomieniu obliczeń Projektowanie konstrukcji drewnianych wyświetlane są wyniki obliczeń wytrzymałości i odporności ogniowej (Rysunek 03).

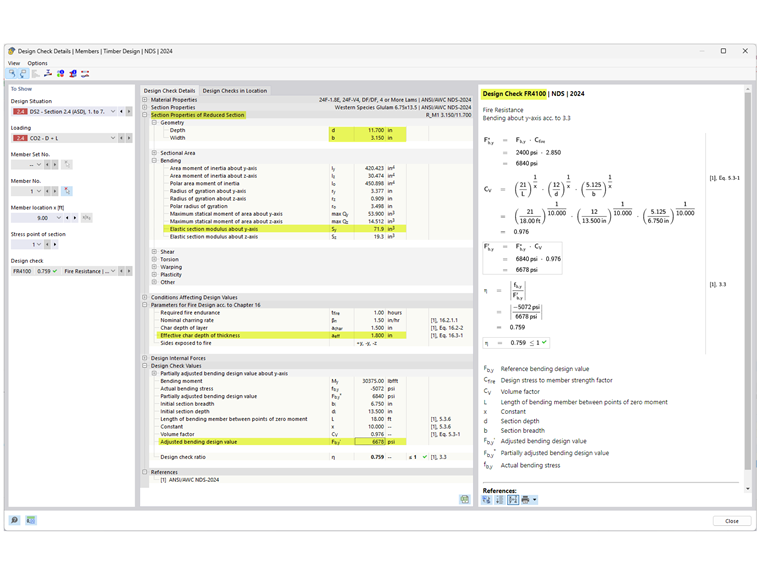

Wybierz warunek projektowy FR 4100, aby wyświetlić szczegóły sprawdzenia odporności ogniowej na zginanie (rysunek 04). W przypadku pręta zginanego znajdującego się w warunkach pożaru uszkodzenie następuje, gdy maksymalna nośność na zginanie zostanie przekroczona ze względu na redukcję wskaźnika wytrzymałości S [2].
Zredukowany wskaźnik wytrzymałości Sy belki odsłoniętej z trzech stron oblicza się ze wzoru:
| Sy | Moduł przekroju |
| b | Szerokość |
| [CRASHREASON.DESCRIPTION] | głębokość |
| aeff | Efektywna głębokość zwęglenia = 1,2*azwęglenie = 1,2*βt *t0,813 = 1,2*1,5*10,813 |

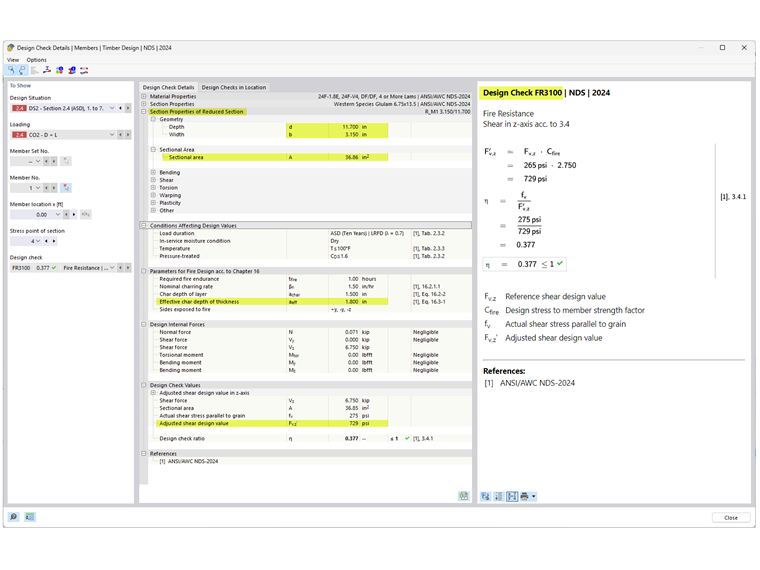

Następnie wybierz warunek projektowy FR 3100, aby wyświetlić szczegóły sprawdzania ognioodporności na ścinanie (rysunek 05). Belka jest również poddawana ścinaniu indukowanemu równolegle do włókien, przy czym uszkodzenie następuje w przypadku przekroczenia maksymalnej nośności na ścinanie w wyniku zmniejszenia pola przekroju A.
Jak pokazano powyżej, wyniki z rozszerzenia Projektowanie konstrukcji drewnianych w programie RFEM 6 są zgodne z wynikami w raporcie technicznym AWC nr 10.
Linki poniżej umożliwiają wymiarowanie na warunki pożarowe powierzchni 2D, w tym drewna klejonego krzyżowo (CLT). Webinarium Projektowanie odporności ogniowej w CSA O86 rozpocznie się o godzinie 34:35.
