Frage

Es gibt keine Möglichkeit, die FE-Netzknoten in RFEM zusammen mit diesen Flächen anzuzeigen, aber es ist möglich, sie in eine Excel-Tabelle zu exportieren. Gehen Sie hierzu wie in Bild 1 dargestellt vor.

FAQ

FAQ 004735 | Ist es möglich, sich von RFEM auch die Fläche und die Lage jedes finiten Elements aus...

FE-Netz nach Excel exportieren

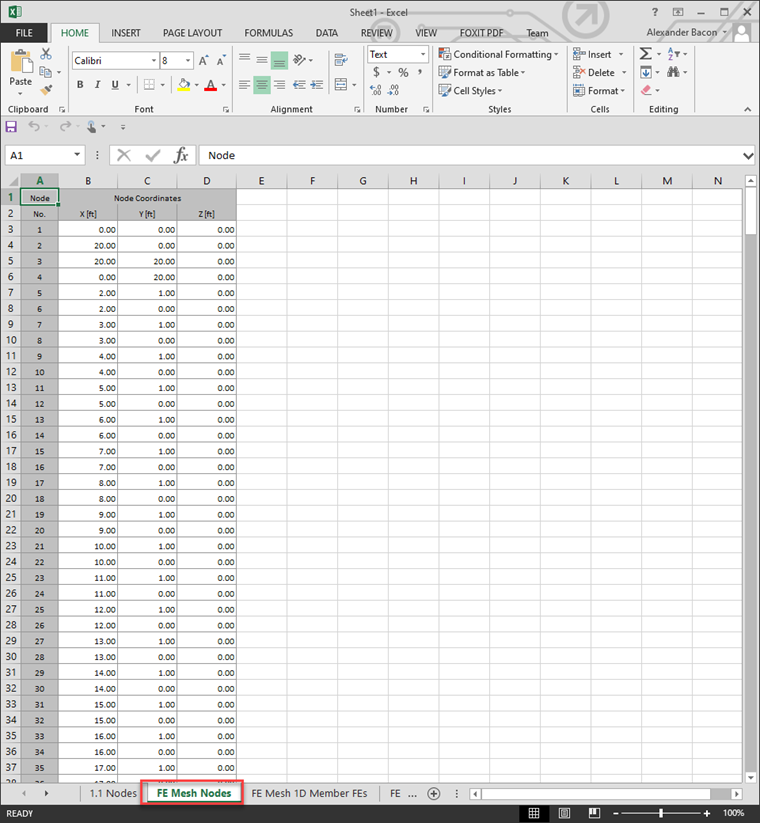

In Bild 2 werden die Koordinaten der FE-Netzknoten nach Excel exportiert.

Exportierte FE-Netz-Koordinaten in Excel

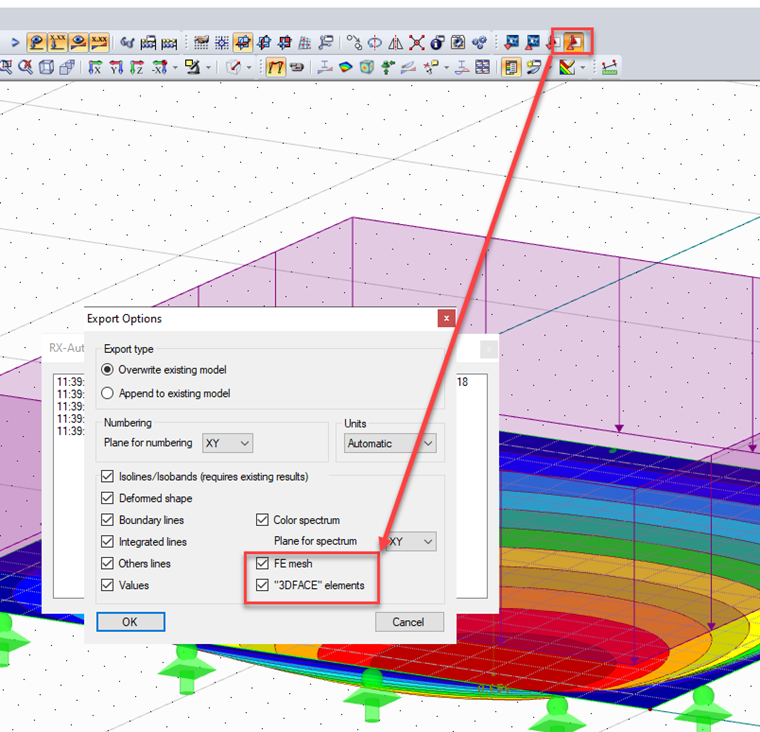

Es ist auch möglich, das FE-Netz als .dxf-Datei nach AutoCAD zu exportieren. Verwenden Sie dazu in RFEM den direkten Export und wählen Sie die Option 'FE-Netz'. Siehe hierzu Bild 3.

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

Option Direkter Export

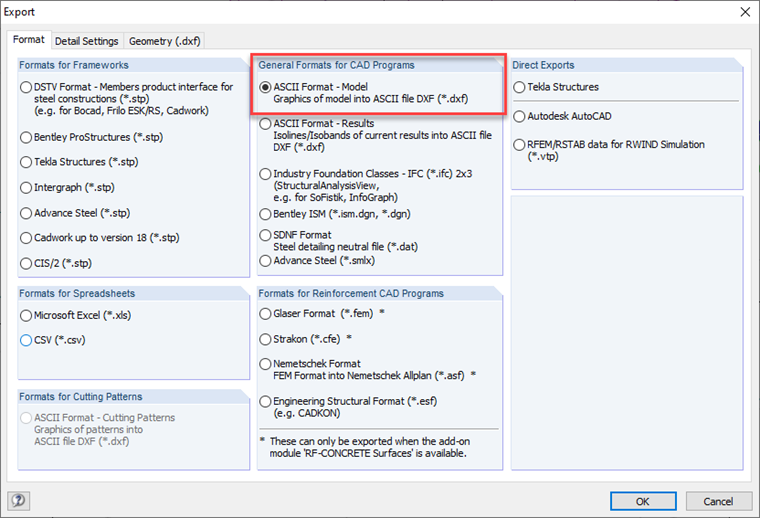

Alternativ können Sie auch auf 'Datei' - 'Exportieren' gehen und dann das folgende Format auswählen.

Exportdateityp

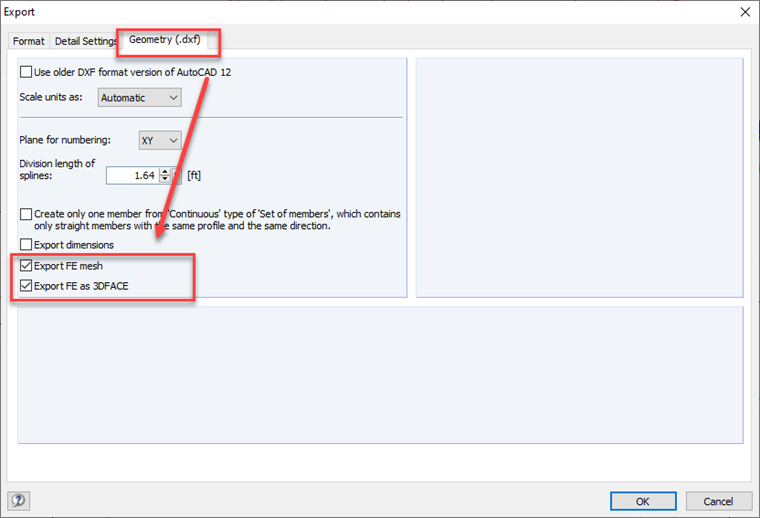

Haken Sie dann im Register 'Geometrie' die unten abgebildeten Felder an.

Exportoptionen
