Output of Finite Element Area with Location in RFEM 5

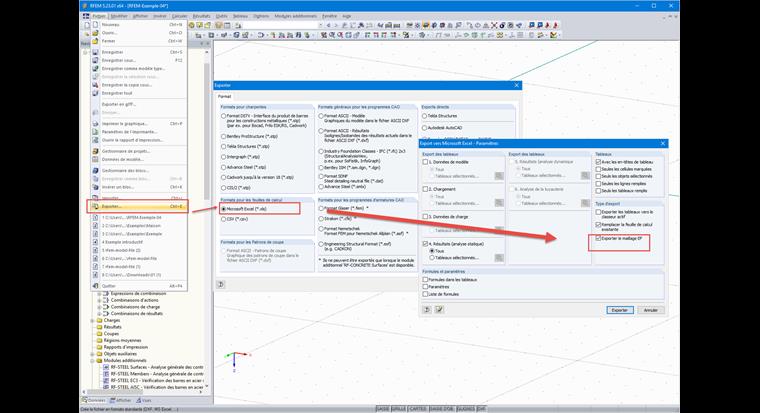

Il n'y a pas d'option pour afficher les nœuds de maillage EF avec ces zones dans RFEM, mais il est possible de les exporter vers une feuille Excel. Pour ce faire, suivez les étapes de la Figure 01.

1 Exportation d'un maillage EF vers Excel

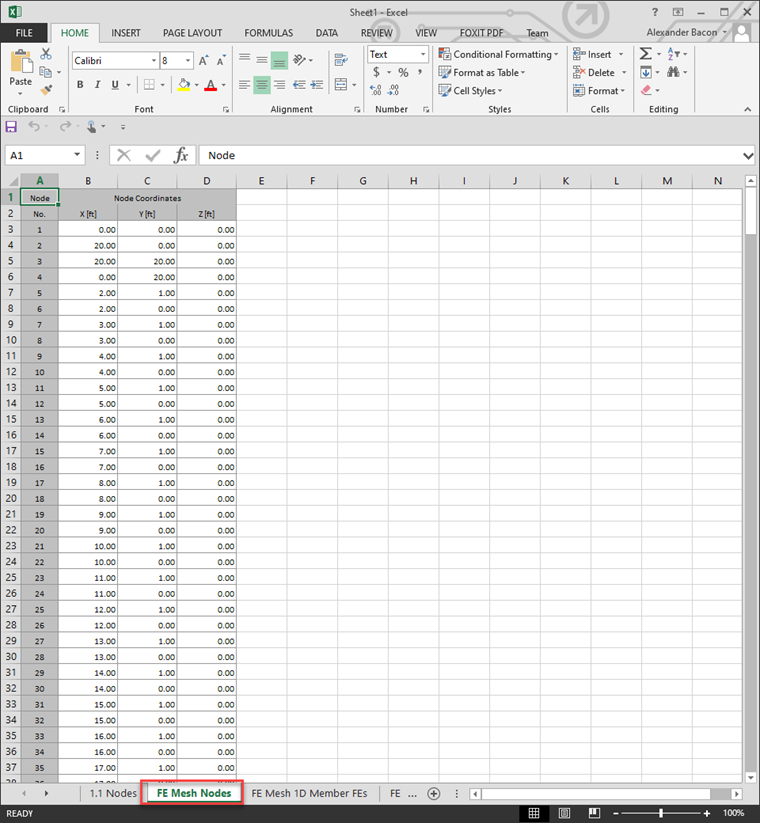

Sur la Figure 02, les coordonnées des nœuds du maillage EF sont exportées vers Excel.

2 Coordonnées de maillage EF exportées dans Excel

Il est également possible d'exporter le maillage EF sous forme de fichier .dxf dans AutoCAD. Pour ce faire, utilisez l'option d'exportation directe dans RFEM et sélectionnez l'option Maillage EF. Vous pouvez le voir sur la Figure 03.

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

3 Option d'exportation directe

Une autre solution consiste à sélectionner le format suivant via Fichier - Exporter :

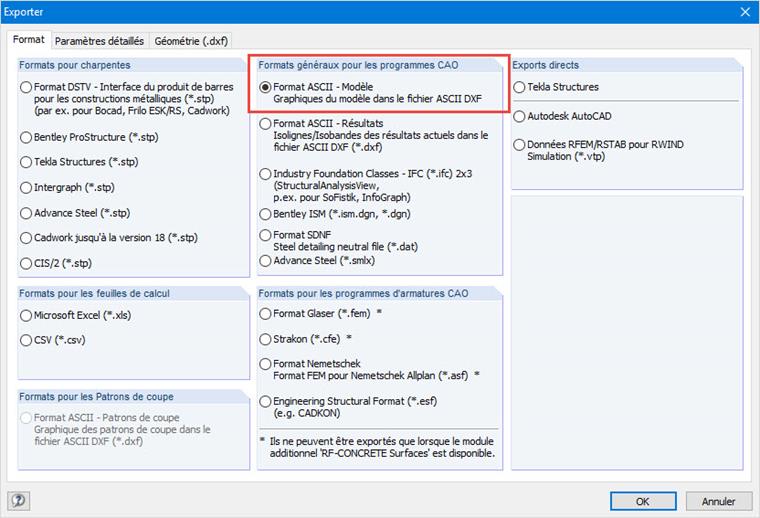

4 Type de fichier d'exportation

Dans l'onglet Géométrie, cochez ensuite les cases ci-dessous.

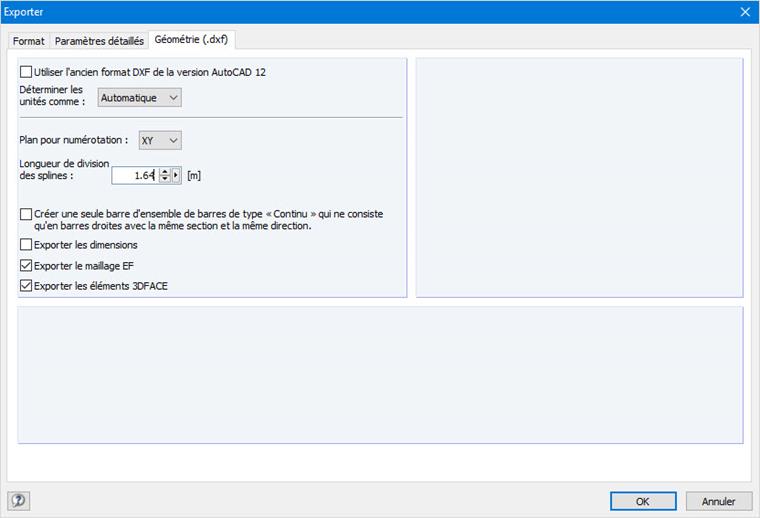

5 Options d'exportation
