Wyniki dla powierzchni elementów skończonych z położeniem w RFEM 5

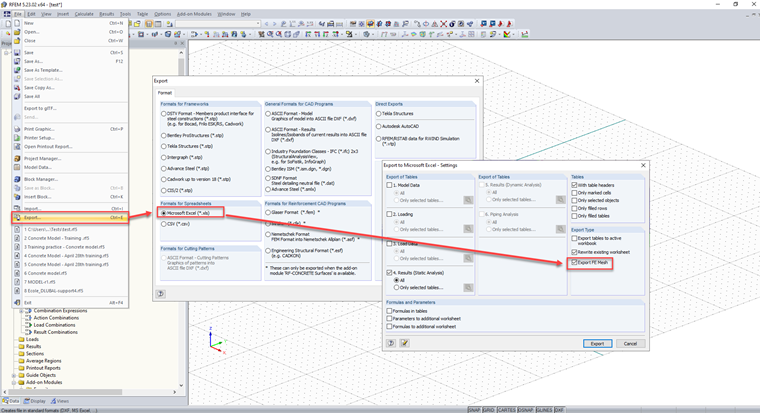

W programie RFEM nie ma możliwości podglądu węzłów siatki ES wraz z tymi obszarami, ale istnieje możliwość wyeksportowania ich do arkusza Excel. You can do this by following the steps in Image 01.

1 Eksport siatki ES do programu Excel

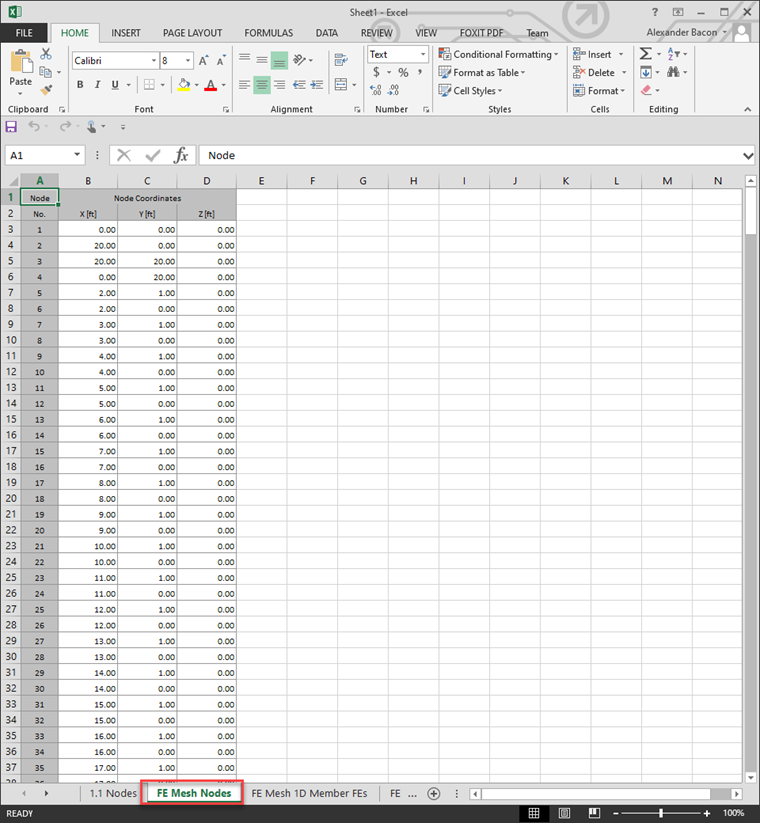

In Image 02, the coordinates of the FE mesh nodes are exported to Excel.

2 Wyeksportować współrzędne siatki ES w programie Excel

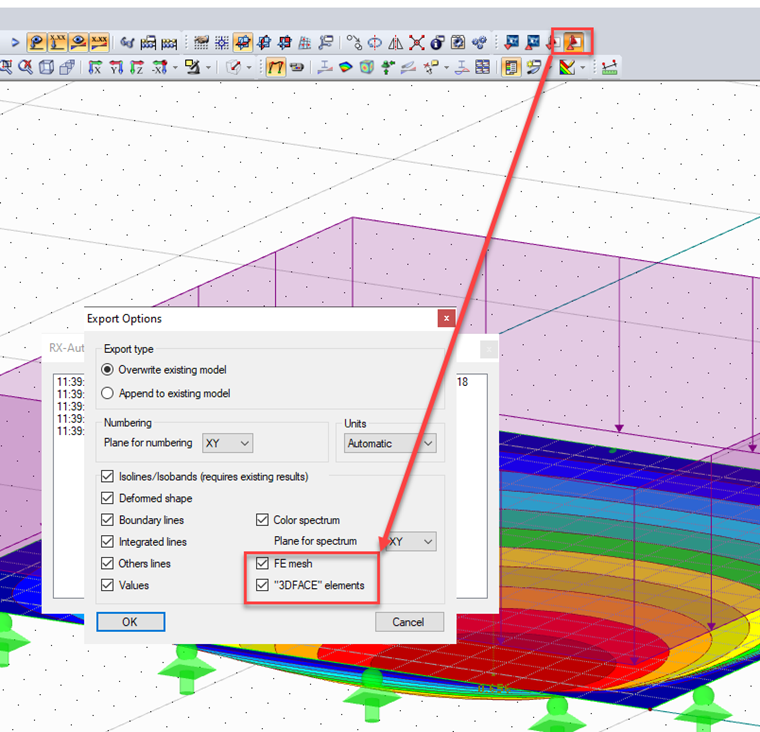

It is also possible to export the FE mesh as a .dxf file into AutoCAD. To do so, use the direct export option in RFEM and select the FE Mesh option. See this in Image 03.

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

3 Opcja eksportu bezpośredniego

Another option is to go to File - Export and then select the following format.

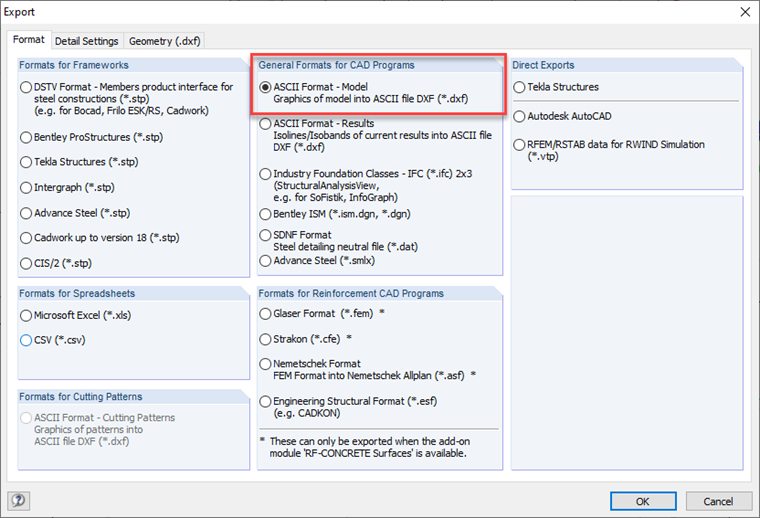

4 Eksportuj typ pliku

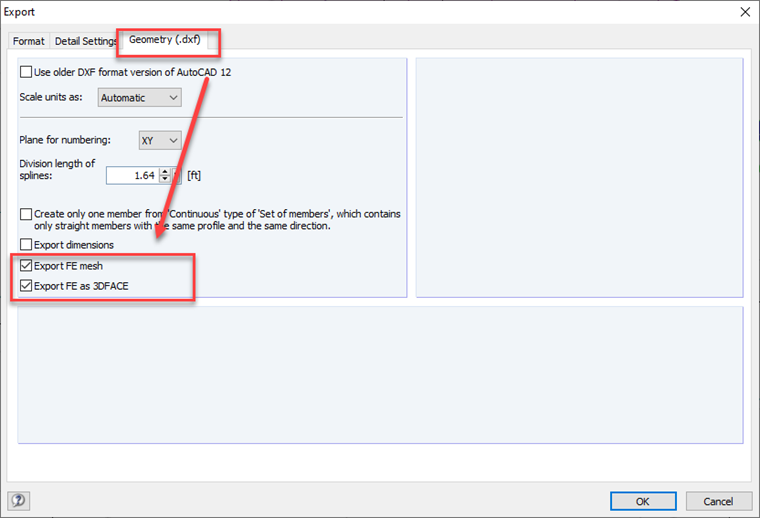

Then, in the Geometry tab, select the check boxes shown below.

5 Opcje eksportu
