Podczas definiowania efektywnych szerokości płyt belek teowych program RFEM zapewnia zdefiniowane szerokości, które są określane jako 1/6 i 1/8 długości pręta.
Aby pokryć wymagane zbrojenie poprzeczne, RF ‑ CONCRETE Members i CONCRETE określają najbardziej opłacalne zbrojenie poprzeczne jako propozycję zbrojenia zgodnie z wstępnie zdefiniowaną średnicą strzemienia.
- Wymiarowanie zbrojenia podłużnego pod kątem obliczeń wytrzymałościowych użytkowalności 2
- Wymiarowanie zbrojenia podłużnego pod kątem obliczeń wytrzymałościowych użytkowalności 1
- Znajomość tła dla definicji efektywnej szerokości płyty Stosować dla belek teowych
- Definiowanie rozstawu strzemion
- KB 000483 | Podstawowa wiedza na temat definicji efektywnej szerokości płyty stosowanej dla belek teowych
- KB 000491 | Definiowanie rozstawu strzemion
- KB 000505 | Wymiarowanie zbrojenia podłużnego dla obliczeń w stanie granicznym użytkowalności 1
- KB 000506 | Wymiarowanie zbrojenia podłużnego dla obliczeń w stanie granicznym użytkowalności 2

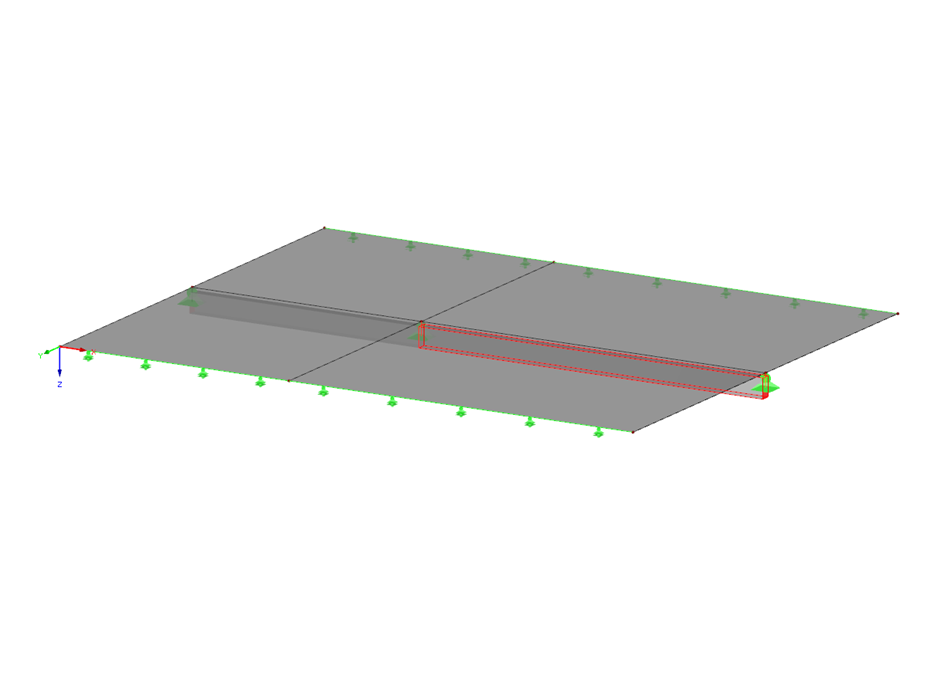

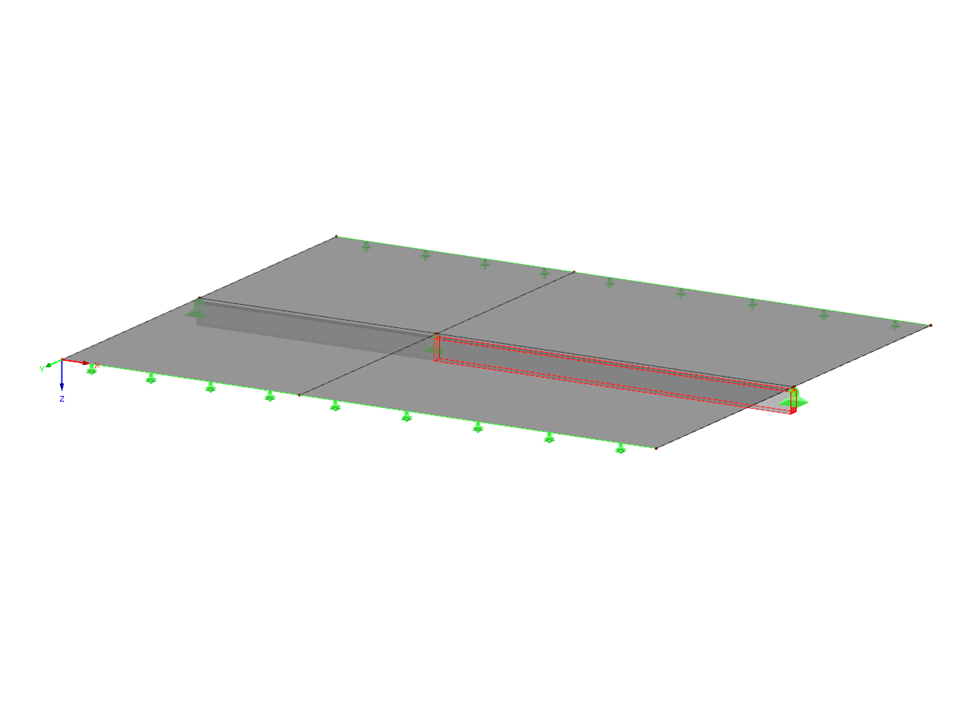

belka stropowa
Liczba węzłów | 9 |
Liczba linii | 12 |
Liczba prętów | 2 |
Liczba powierzchni | 4 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 85,500 t |
Wymiary (metryczne) | 15,000 x 0,000 x 12,000 m |
Wymiary (imperialne) | 49.21 x 0 x 39.37 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
