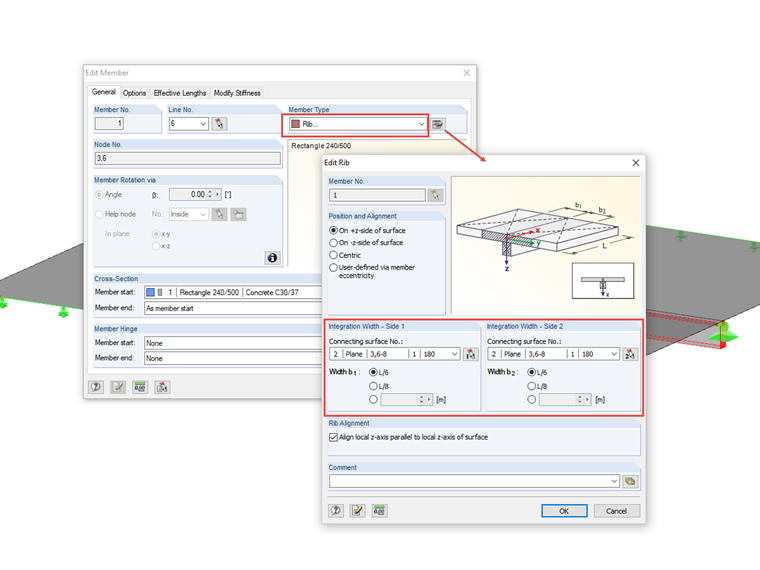

Podczas definiowania efektywnej szerokości płyty stropowej w programie RFEM dostępne są trzy opcje (L = długość pręta):
- L/6
- L/8
- Efektywna szerokość na stronę
Poniżej wyjaśniono tło dla dwóch wstępnie zdefiniowanych współczynników 1/6 i 1/8.
Współczynnik 1/6 można wyprowadzić z przepisów dotyczących konstrukcji żelbetowych zgodnie z normą EN 1992-1-1 lub DIN 1045-1. Szerokość efektywną beff, i dla każdej strony należy określić w następujący sposób:
beff, i = 0,2 bi + 0,1 l0 ≤ 0,2 l0
→ maks. beff, i = 0,2 l0
Zastępcza długość przęsła l0 (odległość punktów zerowych momentów) zależy od układu konstrukcyjnego i wynosi
- rozpiętość przęsła L dla belki jednoprzęsłowej
- 0,85 L dla końcowego przęsła belki ciągłej,
- 0,7 L dla środkowego rozpiętości belki ciągłej.
Skutkuje to maksymalną efektywną szerokością dla końcowego przęsła belki ciągłej o
Max beff, i = 0,2 l0 = 0,2 ∙ 0,85 L = w przybliżeniu L/6.
Współczynnik 1/8 jest oparty na regułach określania szerokości efektywnej bei części pasa po obu stronach środnika dźwigara w konstrukcji zespolonej zgodnie z EN 1994-1-1, rozdz. 5.4.1.2 (5). Bei w konstrukcji zespolonej obliczamy w następujący sposób:
bei = L0/8
Jeżeli długość pręta L odpowiada rozpiętości przęsła pręta, dla belek jednoprzęsłowych należy stosować L/8 (l0 = L).
