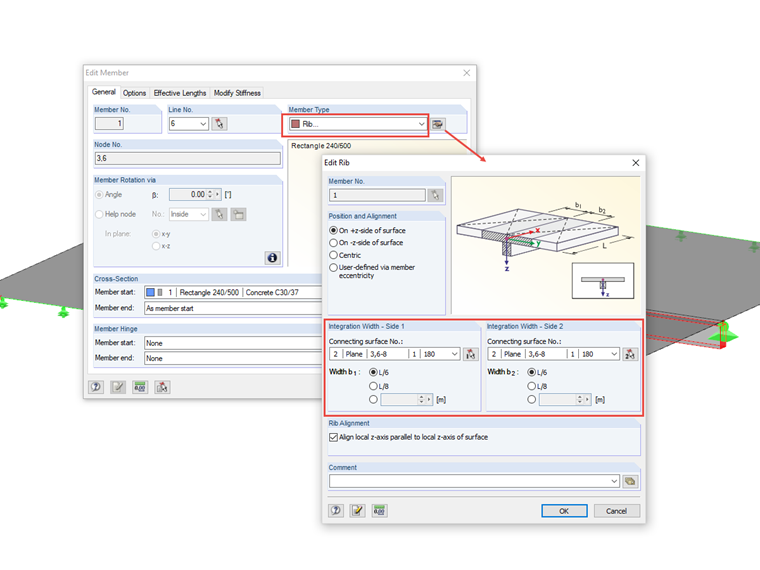

Для определения полезной ширины плиты у балок перекрытия предлагаются в программе RFEM на выбор три варианта (L = длина стержня):
- L/6
- L/8
- полезная ширина для каждой стороны плиты
Далее в статье поясняется также контекст двух предопределенных коэффициентов 1/6 и 1/8.
Коэффициент 1/6 может быть получен из нормативов для железобетонных конструкций по EN 1992‑1‑1 или DIN 1045‑1. Полезная ширина beff, i для каждой стороны должна быть определена следующим образом:
beff, i = 0.2 bi + 0.1 l0 ≤ 0.2 l0
-> max. beff,i = 0.2 l0
Эквивалентная длина пролета l0 (расстояние до нулевых точек моментов) зависит от конструктивной системы и равна
- длина пролета L для однопролетной балки
- 0,85 L для конечного пролета неразрезной балки,
- 0,7 L для среднего пролёта неразрезной балки.
Это приводит к максимальной полезной ширине последнего пролета неразрезной балки с
Max beff, i = 0.2 l0 = 0.2 ∙ 0.85 L = approximately L/6.
Коэффициент 1/8 основан на правилах определения полезной ширины bei поясных частей с обеих сторон балки в составных конструкциях по норме EN 1994‑1‑1, раздел 5.4.1.2 (5). В составной конструкции рассчитаем bei следующим образом:
bei = l0/8
При условии, что длина стержня L соответствует длине пролета стержня, для однопролетных составных балок следует использовать L/8 (l0 = L).
