При определении полезной ширины перекрытия тавровых балок программа RFEM предоставляет предварительно заданную ширину, которая определяется с помощью 1/6 и 1/8 длины стержня.
Для покрытия требуемой поперечной арматуры, RF-CONCRETE Members и CONCRETE определяют наиболее экономичную поперечную арматуру в качестве арматуры в соответствии с предварительно заданным диаметром хомута.
- Определение размеров продольной арматуры для расчета предельного состояния по пригодности к эксплуатации 2
- Определение размеров продольной арматуры для расчета предельного состояния по пригодности к эксплуатации 1
- Базовые знания для правильного определения полезной ширины плиты у тавровых балок
- Определение расстояния между хомутами
- KB 000483 | Базовые знания для правильного определения полезной ширины плиты у тавровых балок
- КБ 000491 | Определение расстояния между хомутами
- KB 000505 | Определение размеров продольной арматуры для расчета предельного состояния по пригодности к эксплуатации 1
- KB 000506 | Определение размеров продольной арматуры для расчета предельного состояния по пригодности к эксплуатации 2

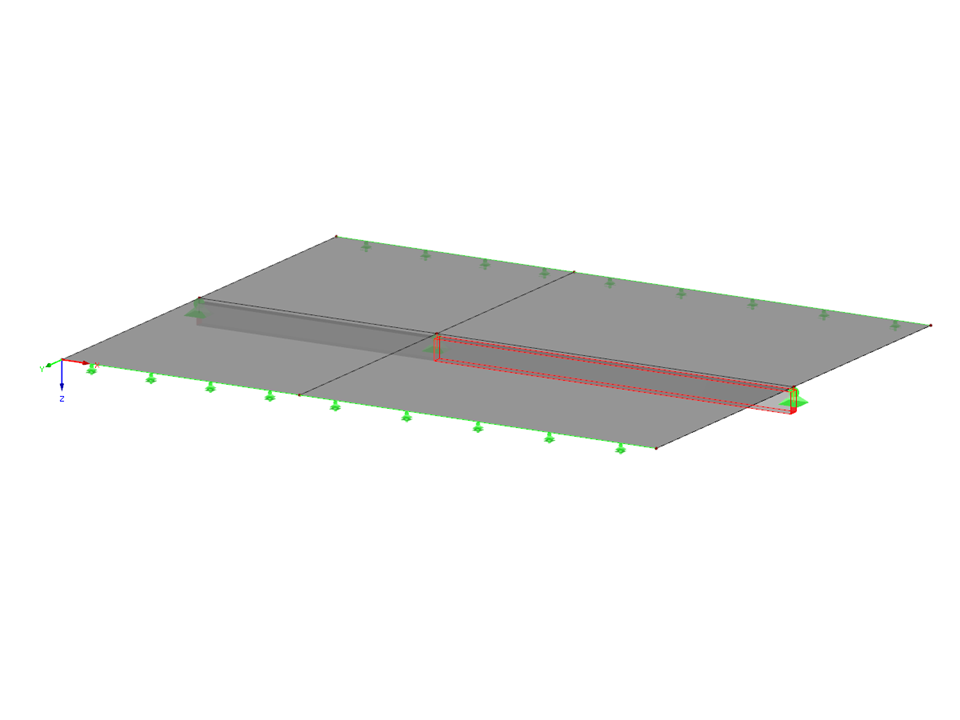

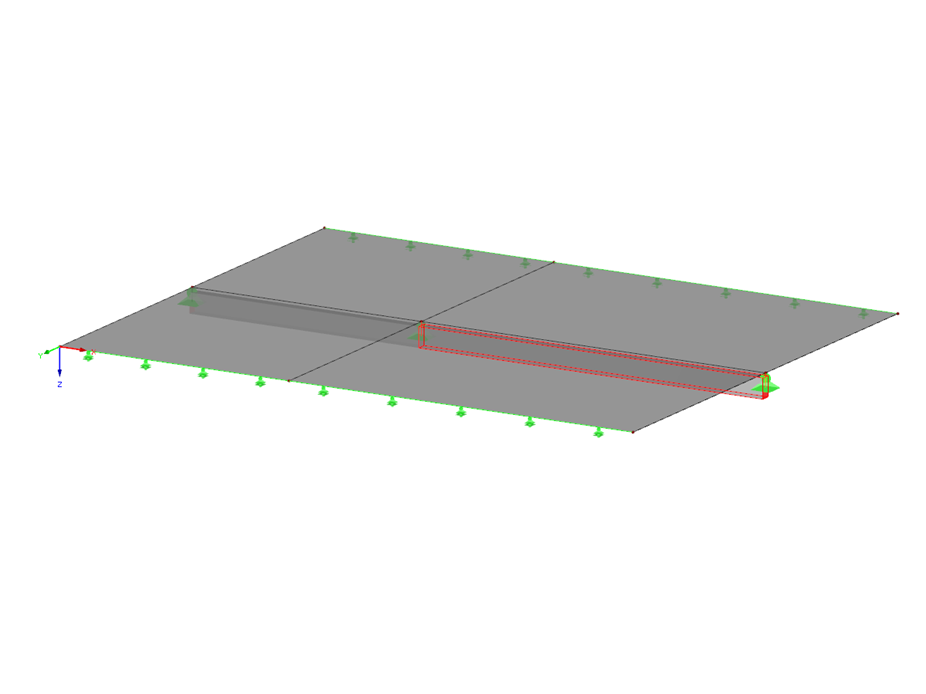

тавровая балка
Количество узлов | 9 |
Количество линий | 12 |
Количество стержней | 2 |
Количество поверхностей | 4 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 85,500 t |
Размеры (метрические) | 15,000 x 0,000 x 12,000 m |
Размеры (имперские) | 49.21 x 0 x 39.37 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Базовые знания для определения эффективной ширины плиты, используемой для тавровых балок](/ru/webimage/010541/2948658/01_ENG.png?mw=512&hash=e2ebd6f430c9470694e62aed85a3dd62c416e90e)
![Определение расстояния между хомутами](/ru/webimage/010533/2955515/001_ENG.png?mw=512&hash=7b636d4c640e95772e96278da71cb5b0704ca46f)
![Настройки для размещения продольной арматуры](/ru/webimage/010523/2957502/001_ENG.png?mw=512&hash=7b636d4c640e95772e96278da71cb5b0704ca46f)
![Настройки для размещения продольной арматуры](/ru/webimage/010522/2957519/001_ENG.png?mw=512&hash=7b636d4c640e95772e96278da71cb5b0704ca46f)
![Характеристики 002828 | Расчет огнестойкости плит и стен по упрощенному табличному методу](/ru/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In Аддон Расчёт железобетонных конструкций для RFEM 6 / RSTAB 9 расчет на огнестойкость можно выполнить для железобетонных стен и плит по упрощенному табличному методу (EN 1992-1-2, раздел 5.4.2 и таблица 5.8 и 5.9).
![Характерная для 002826 | Арматуры от продавливания](/ru/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.
![Характерная для 002801 | Расчётные проверки продавливания на долговечность для всех форм сечений](/ru/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.
![Характеристики 002691 | Упрощенный расчет на огнестойкость для колонн по по 5.3.2 и для балок по по 5.6, EN 1992-1-2](/ru/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
В Расчёт железобетонных конструкций например, для колонн (раздел 5.3.2) и балок (раздел 5.6) можно выполнить упрощенный расчет на огнестойкость по норме EN 1992-1-2.
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
