Расчет ПС 2-ой группы, выполняемый по норме EN 1992-1-1, включает в себя, например:
- Ограничение напряжения в бетоне σc по 7.2 (1)
- Ограничение напряжения стали σs по 7.2 (4)
- Минимальное армирование min As по 7.3.2 (2)
- Предельный диаметр арматуры lim ds по таблице 7.2
- Максимальный шаг армирования lim sl по таблице 7.3
- Ограничение ширины трещин wk по 7.3.1 (5) и 7.3.4
- Ограничение прогиба u по 7.4

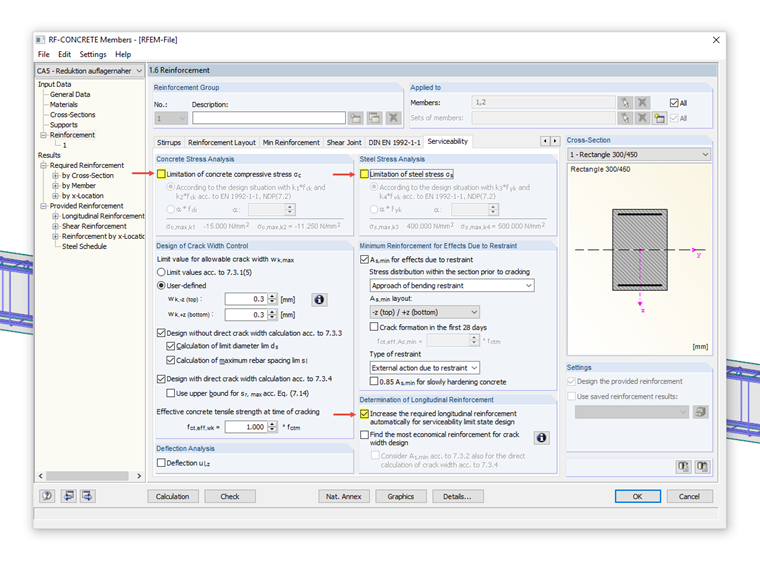

Однако для выполнения вышеупомянутых расчетов по ограничению напряжений, минимальной арматуре и ширине трещин, нужно сначала определить увеличение требуемой продольной арматуры для предельного состояния по несущей способности. Тем не менее помните, что программа не всегда выполняет все указанные расчеты. Например, без расчета напряжений в бетоне и стали можно обойтись, если:
- Внутренние силы были определены по теории упругости и сдвиг в расчете ПС 1г не превышает 15%.
- Были соблюдены правила из главы 9 нормы Еврокод 2.
Отдельные расчеты (например, расчет напряжений) далее не учитываются также в случае, если они были деактивированы во вкладке «ПС 2-й группы».
Во второй части данной статьи затем подробнее описывается функция «Найти наиболее экономичную арматуру для расчета на раскрытие трещин».
