Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 1

V přídavných modulech RF-CONCRETE Members a CONCRETE je k dispozici možnost "Návrh podélné výztuže pro mezní stav použitelnosti". Při tom lze pro výpočet podélné výztuže nastavit kritéria navrhování.

Ta pro posouzení MSP podle EN 1992-1-1 zahrnují například:

  • omezení napětí betonu σc podle 7.2 (1)
  • omezení napětí výztuže σs podle 7.2 (4)
  • minimální vyztužení min As podle 7.3.2 (2)
  • maximální průměr lim ds podle tabulky 7.2
  • maximální vzdálenost výztuže lim sl podle tabulky 7.3
  • omezení šířky trhliny wk podle 7.3.1 (5) a 7.3.4
  • omezení průhybu u podle 7.4

Aby bylo možné splnit výše uvedená posouzení pro omezení napětí, minimální výztuž a šířku trhlin, může navýšení nutné podélné výztuže vycházet z mezního stavu únosnosti. Ale ne všechna posouzení musí být vždy splněna. Například je možné upustit od posouzení napětí v betonu a oceli, pokud

  • byly vnitřní síly stanoveny podle elastické teorie a v posouzení MSÚ nebyla použita větší redistribuce než 15%
  • byla dodržena pravidla podle kapitoly 9 v EC 2.

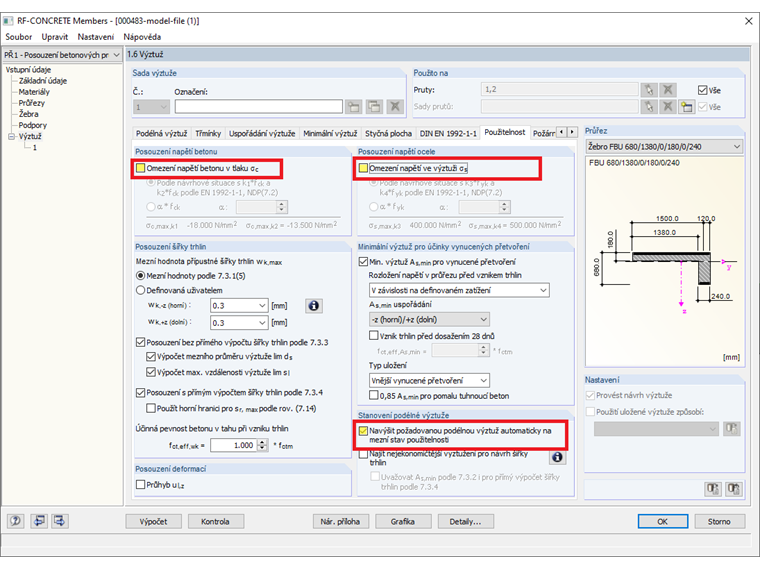

Při deaktivací jednotlivých posouzení (např. posouzení napětí) v záložce "Mezní stav použitelnosti" se tato při návrhu výztuže pro posouzení mezního stavu použitelnosti nezohledňují.

Část 2 popisuje funkci „Najít nejekonomičtější výztuž pro posouzení šířky trhlin“.


Autor

Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.

Odkazy
Reference
  1. EN 1992-1-1: Navrhování betonových konstrukcí – Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. Nakladatelství Beuth GmbH


;
