Při zadávání spolupůsobící šířky desky u deskových nosníků se nabízejí předem definované šířky, které odpovídají 1/6 a 1/8 délky prutu.
Pro vytvoření požadované smykové výztuže stanoví přídavné moduly RF‑CONCRETE Members a CONCRETE v závislosti na zadaném průměru třmínků nejhospodárnější smykovou výztuž jako návrh výztuže.
- Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 2
- Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 1
- Vysvětlení definice spolupůsobící šířky u deskového nosníku
- Stanovení vzdálenosti třmínků
- KB 000483 | Vysvětlení definice spolupůsobící šířky u žeber v programu RFEM
- KB 000491 | Stanovení vzdálenosti třmínků
- KB 000505 | Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 1
- KB 000506 | Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 2

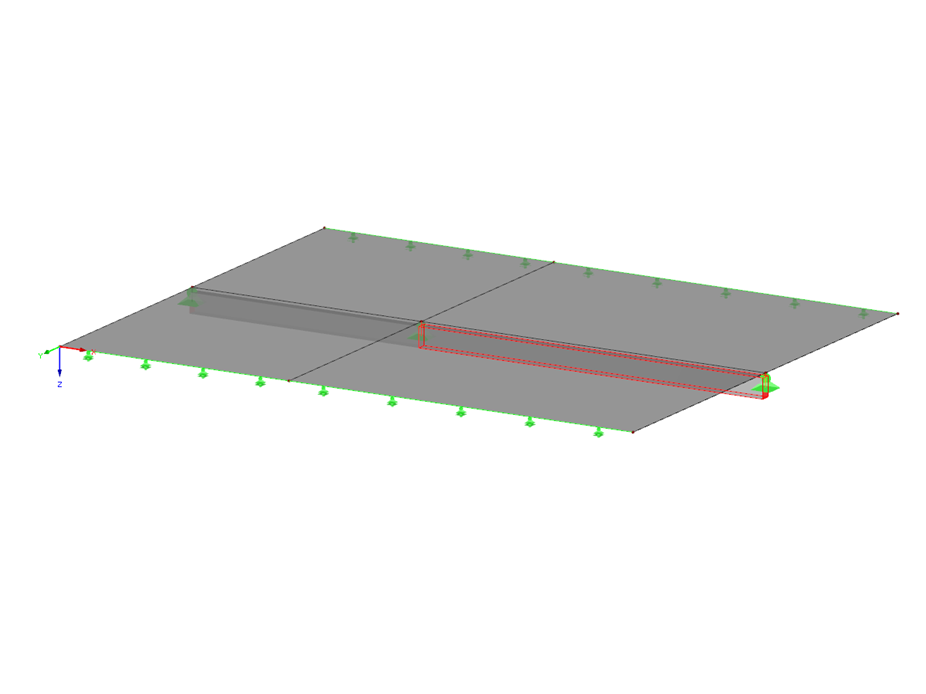

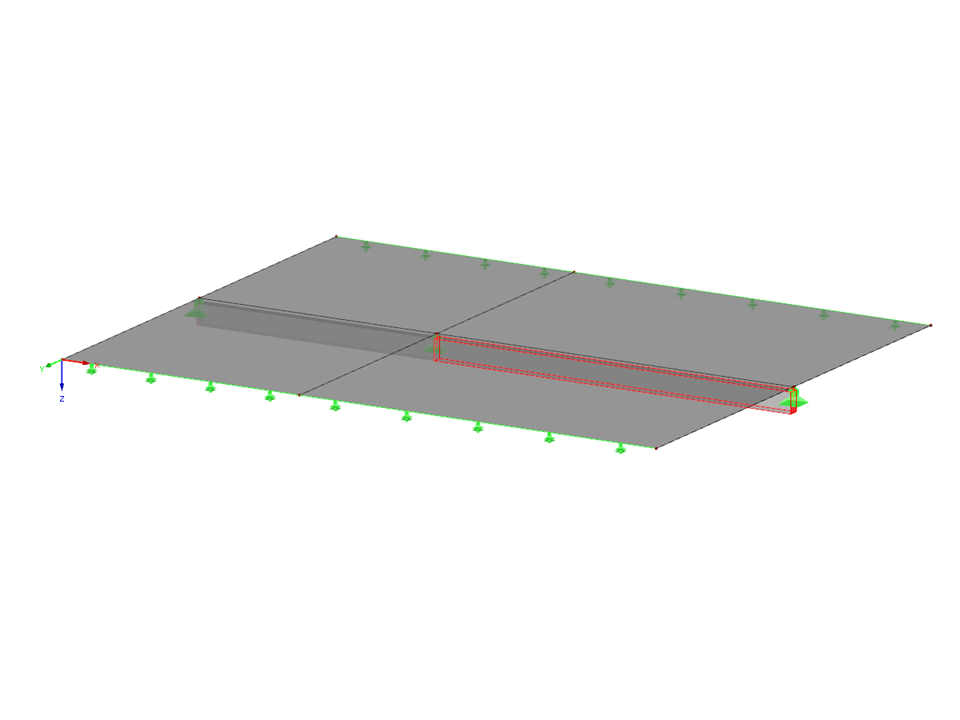

Deskový nosník
Počet uzlů | 9 |
Počet linií | 12 |
Počet prutů | 2 |
Počet ploch | 4 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 85,500 t |
Rozměry (metrické) | 15,000 x 0,000 x 12,000 m |
Rozměry (imperiální) | 49.21 x 0 x 39.37 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Vysvětlení definice spolupůsobící šířky u deskového nosníku](/cs/webimage/010541/3103027/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Stanovení vzdálenosti třmínků](/cs/webimage/010533/2962496/KB_000491-cs.png?mw=512&hash=8360b69b35eafce1951b4b9fce50bfa5b5b6d572)
![Nastavení pro návrh výztuže](/cs/webimage/010523/3102300/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Nastavení pro návrh výztuže](/cs/webimage/010522/3102299/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Funkce 002828 | Posouzení požární odolnosti desek a stěn zjednodušenou tabulkovou metodou](/cs/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
![Funkce 002826 | Výztuž na protlačení](/cs/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
![Funkce 002801 | Posouzení na protlačení pro všechny tvary průřezů](/cs/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
![Funkce 002691 | Zjednodušené posouzení požární odolnosti pro sloupy podle 5.3.2 a pro nosníky podle 5.6, EN 1992-1-2](/cs/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
V addonu Posouzení železobetonových konstrukcí je možné provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
