Al definir los anchos eficaces de losa de las vigas en T, RFEM proporciona los anchos predefinidos, que se determinan con 1/6 y 1/8 de la longitud de la barra.
Para cubrir la armadura transversal necesaria, RF-CONCRETE members y CONCRETE determinan la armadura transversal más rentable como propuesta de armadura según el diámetro de zunchos predefinido.
- Cálculo de la armadura longitudinal para el cálculo del estado límite de servicio 2
- Cálculo de la armadura longitudinal para el cálculo del estado límite de servicio 1
- Conocimiento previo para la definición del ancho eficaz de la losa utilizado para vigas en T
- Separación entre cercos definida por el usuario
- KB 000483 | Conocimientos básicos para la definición del ancho de losa eficaz utilizado para vigas en T
- KB 000491 | Separación entre cercos definida
- KB 000505 | Dimensionamiento de la armadura longitudinal para el cálculo del estado límite de servicio 1
- KB 000506 | Cálculo de la armadura longitudinal para el cálculo del estado límite de servicio 2

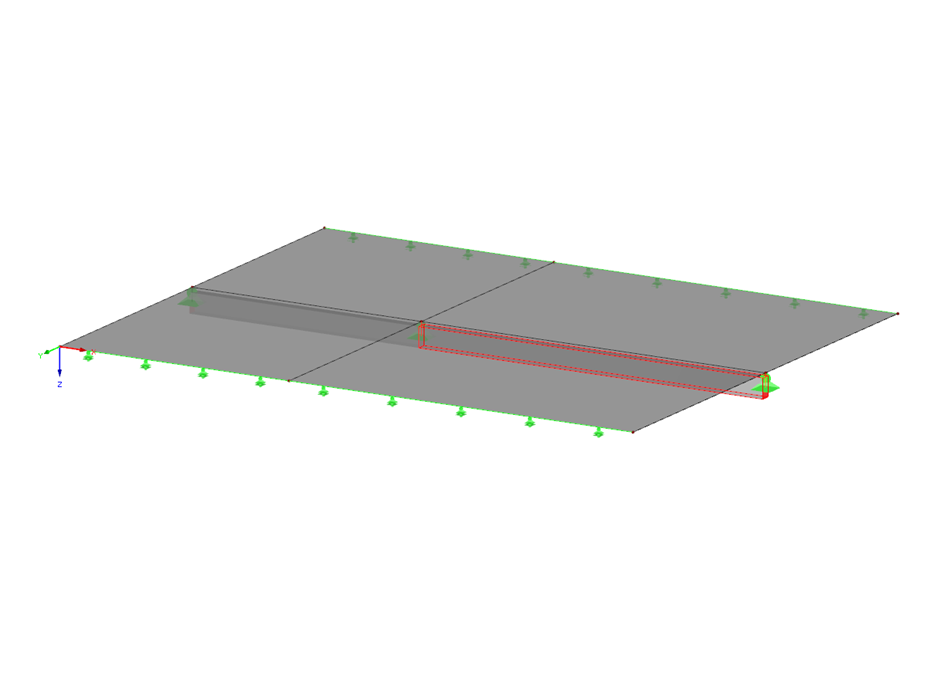

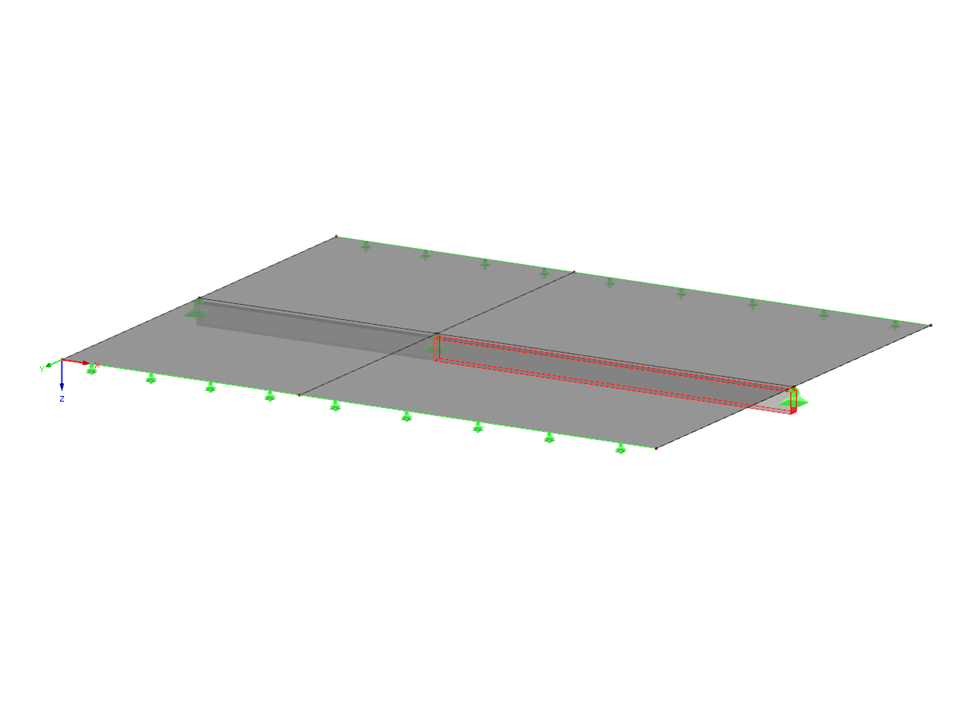

Viga en T
Número de nudos | 9 |
Número de líneas | 12 |
Número de barras | 2 |
Número de superficies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 85,500 t |
Dimensiones (métricas) | 15,000 x 0,000 x 12,000 m |
Dimensiones (imperiales) | 49.21 x 0 x 39.37 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
