Aby pokryć wymagane zbrojenie poprzeczne, RF ‑ CONCRETE Members i CONCRETE określają najbardziej opłacalne zbrojenie poprzeczne jako propozycję zbrojenia zgodnie z wstępnie zdefiniowaną średnicą strzemienia. Skutkiem takiego decydowania są często nieregularne odległości między strzemionami, których nie można wbudować na budowie. Określając możliwe rozstawy zbrojenia strzemionami, można zdefiniować żądane odległości (na przykład w krokach co 5 cm). Propozycja zbrojenia dla zbrojenia strzemionami jest generowana na podstawie zdefiniowanych średnic i rozstawów strzemion, dzięki czemu można ją wykorzystać do przeprowadzenia prac zbrojeniowych na placu budowy.

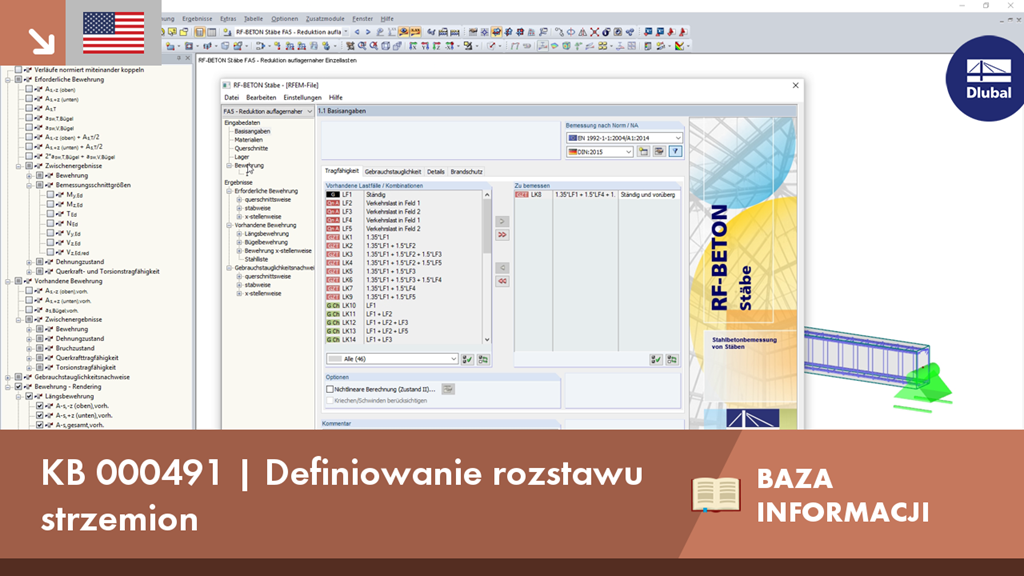

KB 000491 | Definiowanie rozstawu strzemion
![Definiowanie rozstawu strzemion](/pl/webimage/010533/2955515/001_ENG.png?mw=512&hash=7b636d4c640e95772e96278da71cb5b0704ca46f)
![Obliczanie poziomu 1 - konfiguracja stanu granicznego nośności](/pl/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Płyta z betonu włóknistego](/pl/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
![Funkcja 002828 | Projektowanie płyt i ścian z uwagi na warunki pożarowe według metody tabeli uproszczonej](/pl/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6 można przeprowadzić obliczenia odporności ogniowej ścian i płyt żelbetowych zgodnie z uproszczoną metodą tabelaryczną (EN 1992-1-2, rozdział 5.4.2 oraz tabele 5.8 i 5.9).
![Element 002826 | Zbrojenie na przebicie](/pl/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W rozszerzeniu Projektowanie konstrukcji betonowych można zdefiniować istniejące pionowe zbrojenie na ścinanie. Jest to następnie uwzględniane przy obliczaniu wytrzymałości na przebicie.
![Funkcja 002801 | Sprawdzanie trwałości na przebicie dla wszystkich kształtów przekrojów](/pl/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Masz indywidualne przekroje słupów i ścian o różnej geometrii, które wymagają obliczenia nośności na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzić obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
![Element 002691 | Uproszczone obliczenia odporności ogniowej dla słupów wg. do 5.3.2 oraz dla belek wg. 5.6, EN 1992-1-2](/pl/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzić uproszczone obliczenia odporności ogniowej słupów (Rozdział 5.3.2) i belek (Rozdział 5.6), zgodnie z EN 1992-1-2.
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
