Risposta:

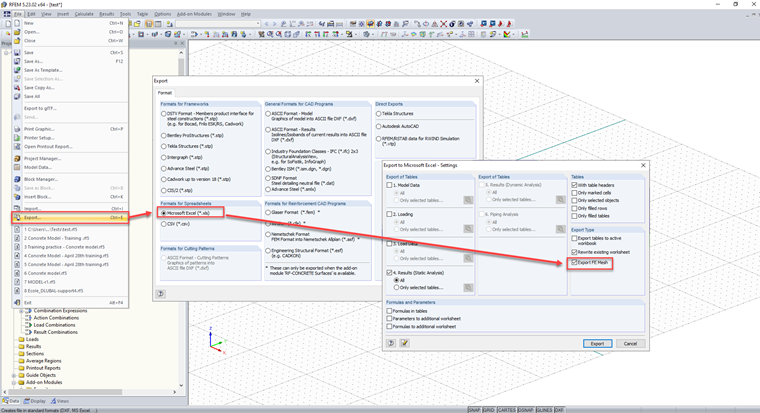

Non è possibile visualizzare i nodi della mesh agli elementi finiti in RFEM insieme a tali aree, ma è possibile esportarli in un foglio Excel. È possibile farlo seguendo i passaggi nell'immagine 01.

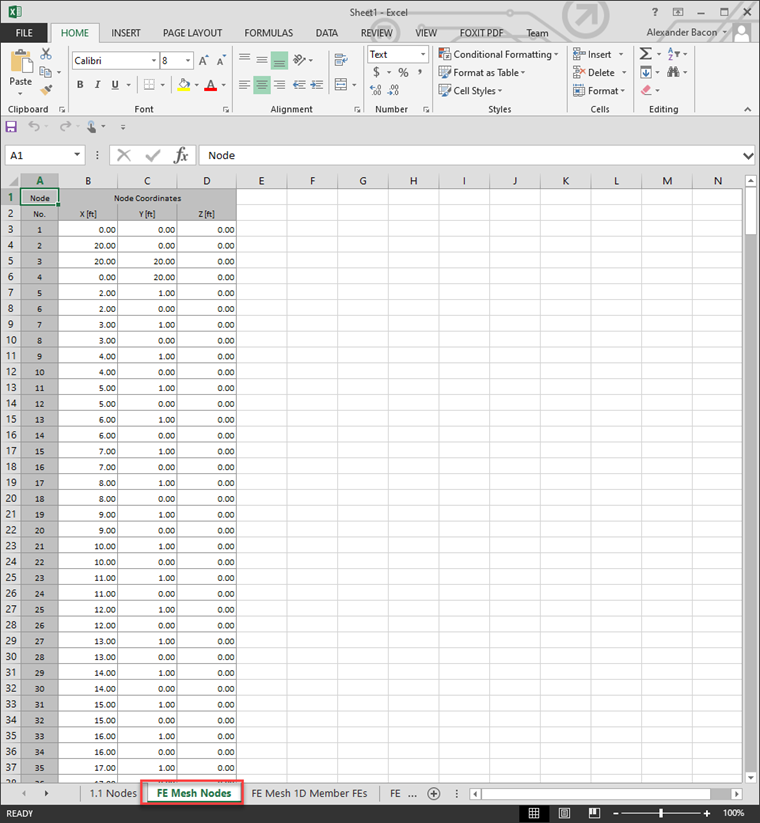

Nell'immagine 02, le coordinate dei nodi della mesh agli elementi finiti vengono esportate in Excel.

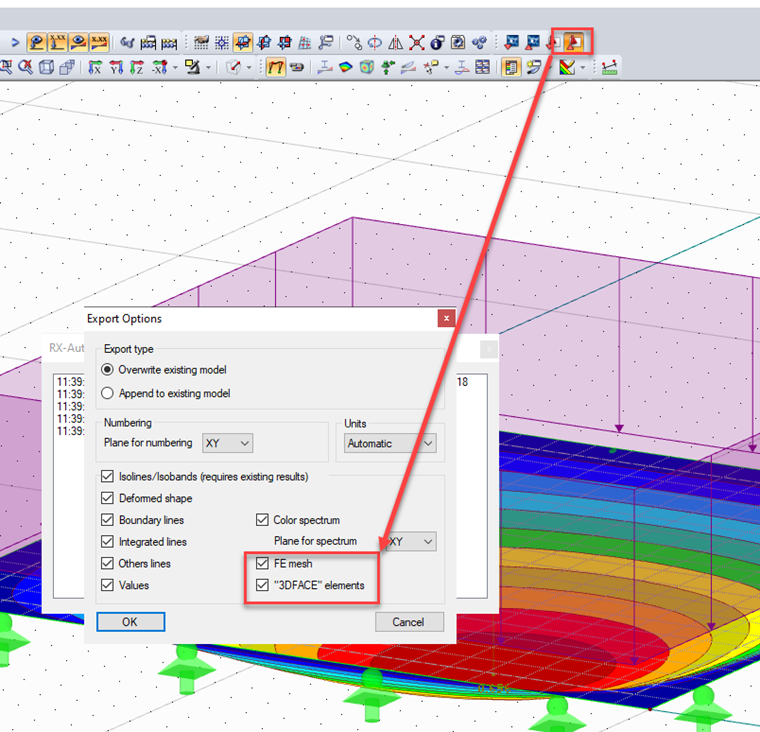

È anche possibile esportare la mesh EF come file .dxf in AutoCAD. Per fare ciò, utilizza l'opzione di esportazione diretta in RFEM e seleziona l'opzione EF Mesh. Vedi questo nell'immagine 03.

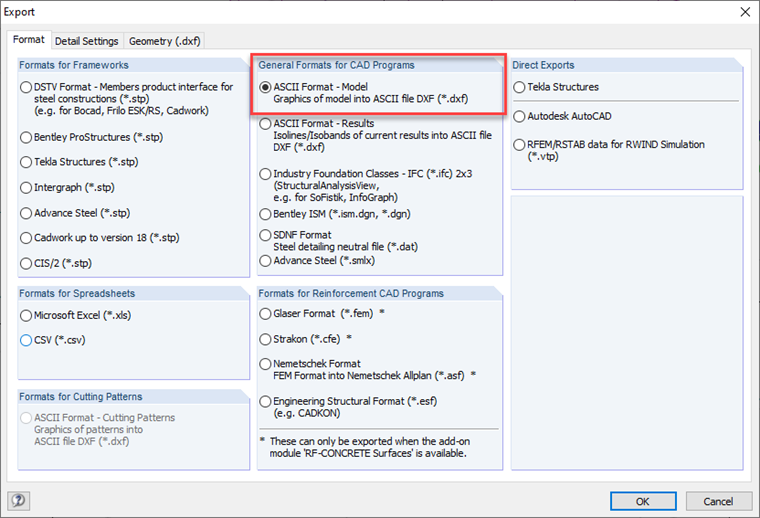

Un'altra opzione è quella di andare su File - Esporta e quindi selezionare il seguente formato.

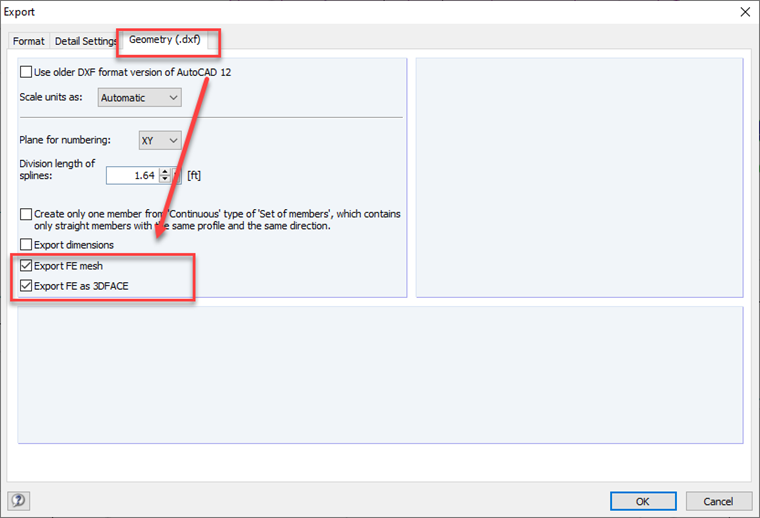

Quindi, nella scheda Geometria, selezionare le caselle di controllo mostrate di seguito.
