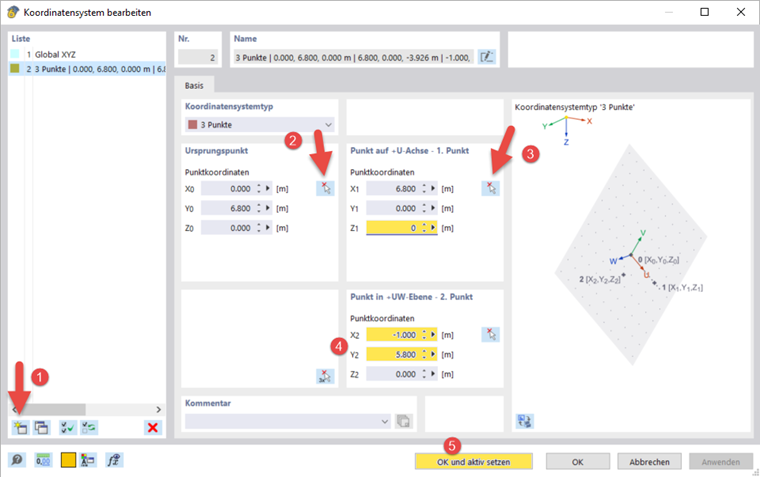

Zur besseren Orientierung lassen sich in RFEM 6 eigene Koordinatensysteme erstellen. Klicken Sie dafür auf die Schaltfläche
und erstellen Sie über
ein neues Koordinatensystem (1). Dieses wird über drei Punkte festgelegt. Der erste Punkt ist der Ursprungspunkt und kann zum Beispiel am unteren Ende des Gratsparren liegen (2). Mit
lassen sich die Punkte in der Arbeitsebene auswählen. Der zweite Punkt spannt eine Achse des Koordinatensystems auf und kann als das obere Ende des Gratsparren festgelegt werden. Der dritte Punkt legt die Ebene fest, in der die zweite Achse liegt und zu der die dritte Achse orthogonal ist. Sie können beispielsweise [X: -1 m / Y: 5.8 m / Z: 0 m] wählen und die Z-Koordinate des zweiten Punktes auf null setzen. Dadurch erhalten Sie ein Koordinatensystem, das passend zu dem Gratsparren ausgerichtet ist und im Vergleich zum ursprünglichen Koordinatensystem nur in der XY-Ebene gedreht und verschoben wurde.
Eigenes Koordinatensystem erstellen
