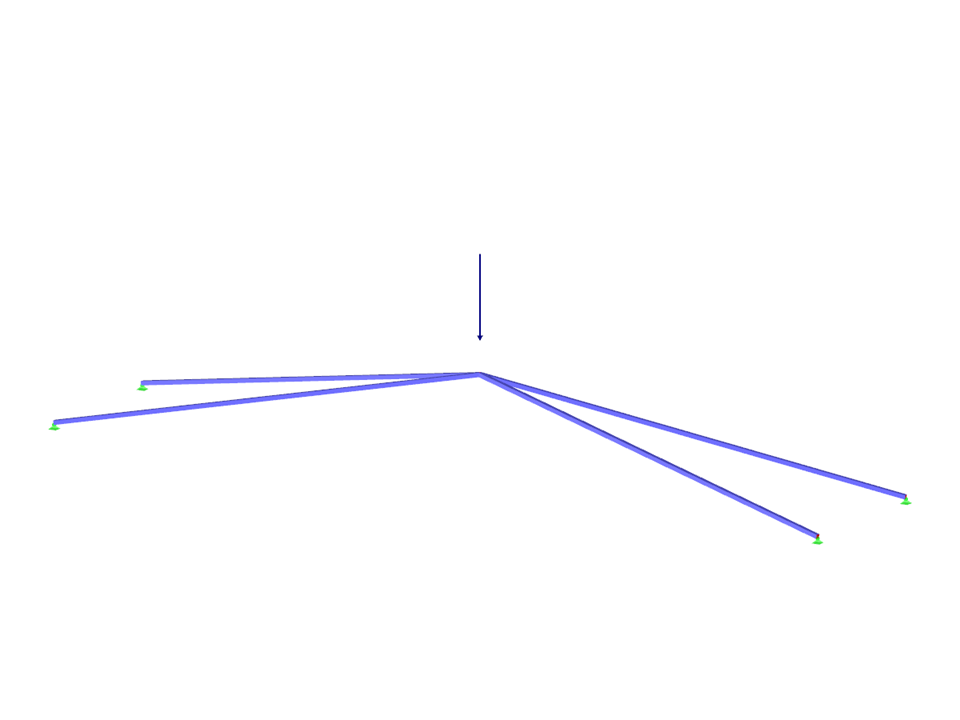

Die Struktur besteht aus vier Fachwerkstäben, die in Gelenklagern eingebettet sind. Die Struktur wird durch die konzentrierte Kraft und alternativ durch die über den kritischen Grenzpunkt gehende Knoten-Zwangsverformung belastet, wenn der Durchschlag auftritt. In RFEM 5 und RSTAB 8 wird die Knoten-Zwangsverformung verwendet, um den vollständigen Gleichgewichtspfad des Durchschlags zu bekommen. Das Eigengewicht wird in diesem Beispiel nicht berücksichtigt. Es soll ein Zusammenhang zwischen der tatsächlichen Belastungskraft und der Durchbiegung unter Berücksichtigung der Theorie III. Ordnung bestimmt werden. Bei den festgelegten Durchbiegungen ist der Lastfaktor zu berechnen.
Verifikationsbeispiel 000200 | 3
Anzahl Knoten | 5 |
Anzahl Stäbe | 4 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,053 t |
Abmessungen (metrisch) | 5,133 x 1,069 x 0,535 m |
Abmessungen (imperial) | 16.84 x 3.51 x 1.76 feet |
Programmversion | 8.16.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
