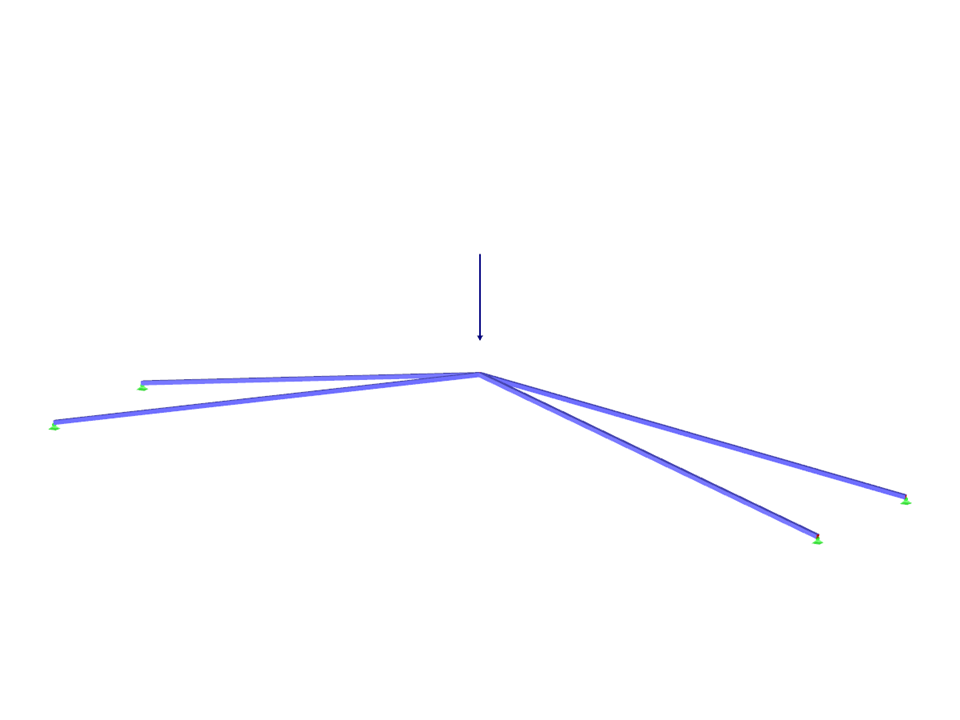

Konstrukce se skládá ze čtyř prutů, které jsou uloženy na kloubových podporách. Konstrukce je zatížena osamělou silou nebo vynucenou deformací uzlu za kritickým mezním bodem, kdy dojde k porušení. Vynucená deformace uzlu se v programech RFEM 5 a RSTAB 8 používá k získání plné rovnovážné dráhy protažení. Vlastní tíha se v tomto příkladu nezohledňuje. Stanovíme závislost mezi skutečnou zatěžovací silou a průhybem s uvažováním analýzy velkých deformací. Stanovíme součinitel zatížení pro dané průhyby.
Model použitý v
Verifikační příklad 000200 | 3
| Počet uzlů | 5 |
| Počet prutů | 4 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,053 t |
| Rozměry (metrické) | 5,133 x 1,069 x 0,535 m |
| Rozměry (imperiální) | 16.84 x 3.51 x 1.76 feet |
| Verze programu | 8.16.00 |
