为了更好地定位,您可以在 RFEM 6 中创建自己的坐标系。 为此,单击
按钮并使用

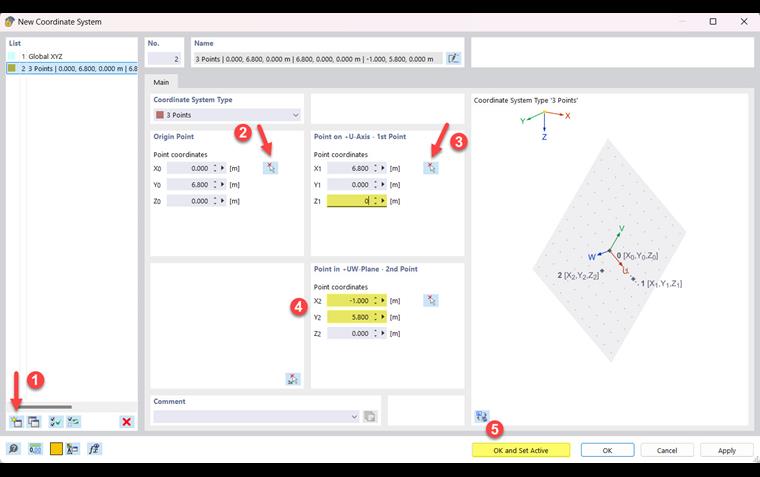

创建一个新的坐标系(1)。 这是由三点决定的。 第一个点是原点,例如可以位于椽条的底部 (2)。 使用
可以在工作平面上选择点。 第二个点跨越坐标系的一个轴,可以定义为椽条的顶部。 第三个点定义了第二个轴所在的平面,第三个轴正交于该平面。 例如,您可以 [X: -1 m/Y: 5.8 m/Z: 0 m],然后将第二个点的 Z 坐标设置为零。 这将给出一个与臀部椽条对齐的坐标系,并且与原始坐标系相比仅在 XY 平面内进行了旋转和移动。
创建自己的坐标系
上级章节

该技术文章采用钢筋混凝土梁的直接变形分析,考虑了徐变和收缩的长期影响。 为了按照欧洲规范 2 直接计算,这里以简支梁为例(EN 1992-1-1, 7.4.3)。 文章着重讨论了混凝土结构的受拉刚化现象,开裂状态下的分布系数(损伤参数)的收缩特性和徐变特性。

面之间的焊缝应力可以使用 RFEM 6 中的应力-应变分析模块进行计算。 此外,可以输入根据相关规范确定的应力极限值,以确定焊缝的应力比。 本文将通过两个来自 AISC 第 1 卷的示例,按照规范 [1] 对角焊缝设计进行说明: 设计举例 [2].

根据规范 9 的第 4.1 节 [1] 规定,对于开口截面的翘曲截面,应考虑以下扭矩:

使用“木结构设计”模块,可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准,使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度,包括受压调整系数、调整后的抗压设计值和最终设计比率。

与附加模块 RF-/STEEL (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的应力应变分析模块中增加了以下新功能:
- 杆件、面、实体、焊缝的处理(两个和三个面之间的线焊连接,以及随后的应力设计)
- 应力、应力比、应力幅和应变的输出
- 根据指定的材料或用户定义的输入来限制应力
- 通过可自由分配的设置类型来单独指定要计算的结果
- 非模式化的结果详细信息,附有公式显示以及杆件截面上的结果显示
- 输出使用的验算公式

- 一般应力验算
- 自动从 RFEM/RSTAB 导入内力
- 完全集成于 RFEM/RSTAB 中的应力、应变和利用率的图形和数值输出
- 用户定义极限应力
- 用于设计计算的类似构件汇总
- 针对图形输出提供各种自定义选项
- 结果表格输出清晰,便于快速查看
- 完整的计算文档(包括所有公式),可轻松追溯计算结果
- 输入工作少,效率高
- 可根据需要详细设置计算选项
- 显示不重要的数值范围的灰色区域: 产品功能“应力-应变分析中的灰色区域显示”

- 截面优化
- 将优化后的截面导出到 RFEM/RSTAB
- 设计任意 RSECTION 薄壁截面
- 显示截面的应力图
- 计算正应力、剪应力和等效应力
- 输出各杆件内力的应力分量
- 详细输出所有应力点的应力
- 计算每个应力点的最大 Δσ(例如疲劳验算)
- 以彩色显示应力和利用率,便于用户快速识别临界区或超限区
- 输出物料列表

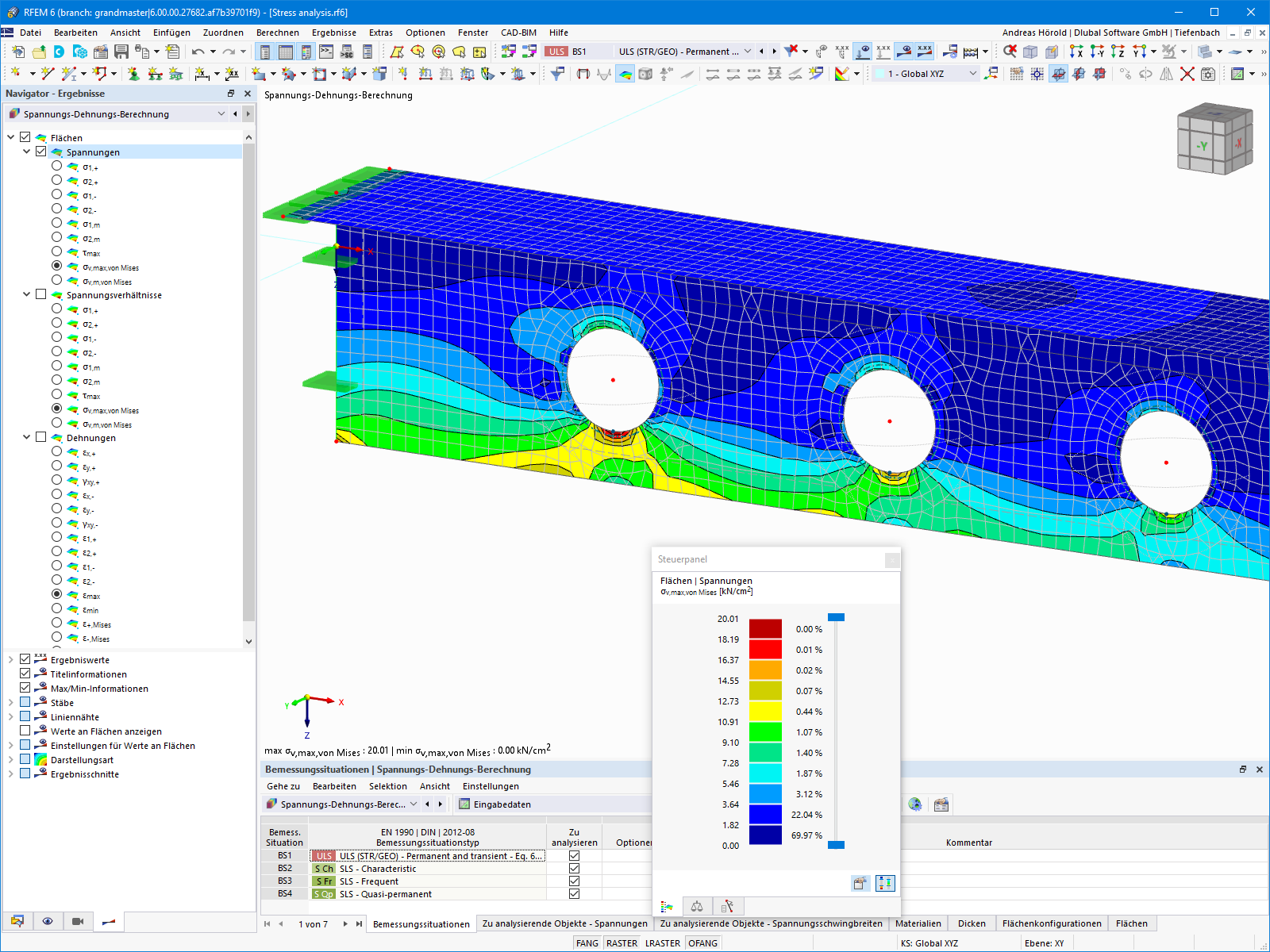

完成计算后,程序会自动处理结果。 程序会按截面、杆件/面、实体、杆件集、x 位置等显示最大应力和利用率。 除了表格显示结果值外,还可以图形显示截面以及应力点、应力图和相关数值。 利用率适用于各种应力。 在 RFEM/RSTAB 模型中当前位置会被高亮显示。

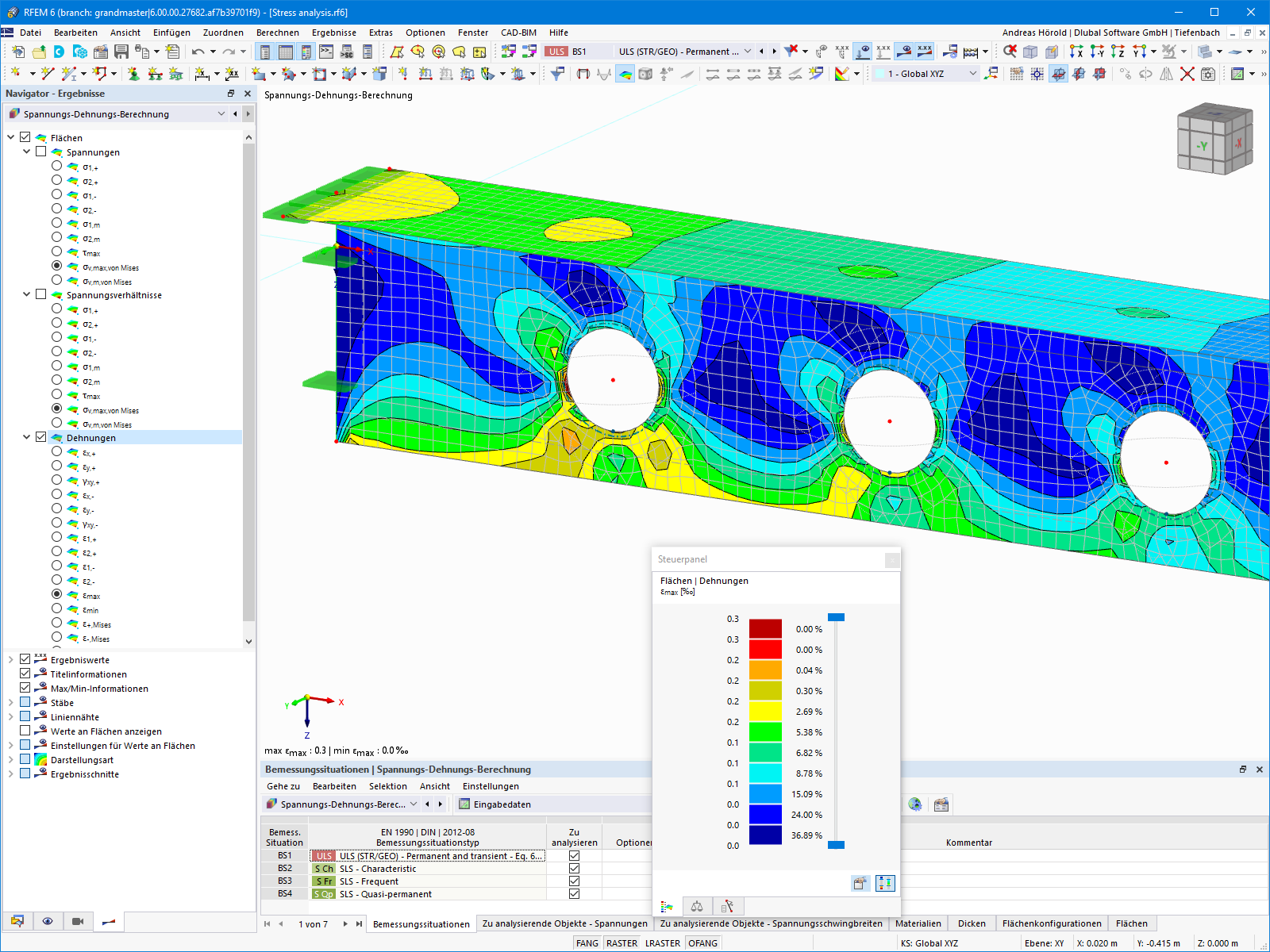

除了表格外,程序还提供图形方式显示结果。 用户可以选择以图形方式来检查应力和利用率, 并手动调整颜色和数值的显示。
通过在杆件或杆件集上显示结果图,可以有针对性地对结果进行评估。 对于每个设计位置,用户可以打开相应的对话框来检查与设计相关的截面属性以及任何应力点的应力分量。 最后,可以选择打印相应的图形,包括所有设计计算细节。
