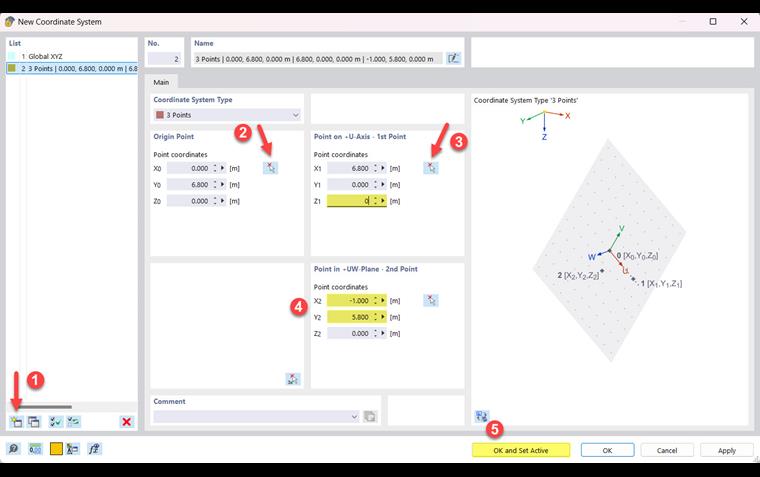

Para una mejor orientación, puede crear sus propios sistemas de coordenadas en RFEM 6. Para hacer esto, haga clic en el botón y use para crear un nuevo sistema de coordenadas (1). Esto está determinado por tres puntos. El primer punto es el punto de origen y puede estar, por ejemplo, en la parte inferior de la viga (2). Con puede seleccionar los puntos en el plano de trabajo. El segundo punto se extiende por un eje del sistema de coordenadas y se puede definir como la parte superior de la viga lateral. El tercer punto define el plano en el que se encuentra el segundo eje y al que es ortogonal el tercer eje. Por ejemplo, puede [X: -1 m/Y: 5,8 m/Z: 0 m] y establezca la coordenada Z del segundo punto en cero. Esto le proporciona un sistema de coordenadas que está alineado con la viga lateral y solo se ha girado y desplazado en el plano XY en comparación con el sistema de coordenadas original.
Crea tu propio sistema de coordenadas
