Antes de comenzar a ingresar las especificaciones de diseño, puede limitar la visibilidad a la viga lateral.
Consejo
Utilice el botón

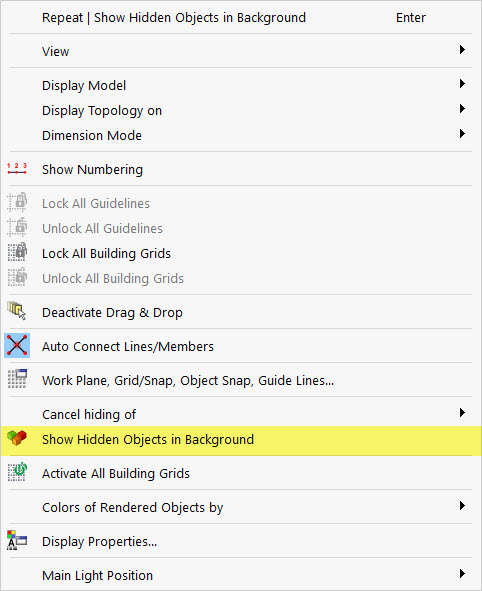

para mostrar los objetos seleccionados en ese momento. Puede seleccionar en el menú contextual del espacio de trabajo si desea ver los objetos ocultos en segundo plano.
Ya que la viga lateral se va a diseñar como un todo, la siguiente sección le muestra cómo conectar las barras individuales para crear un conjunto de barras.

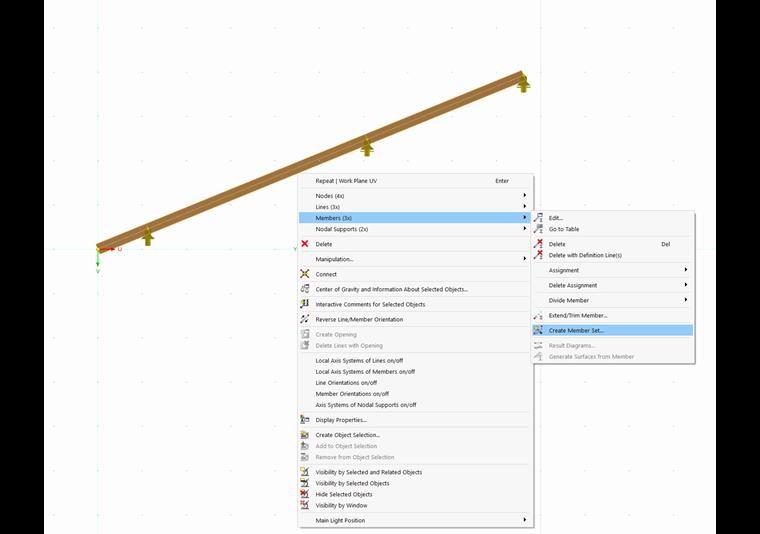

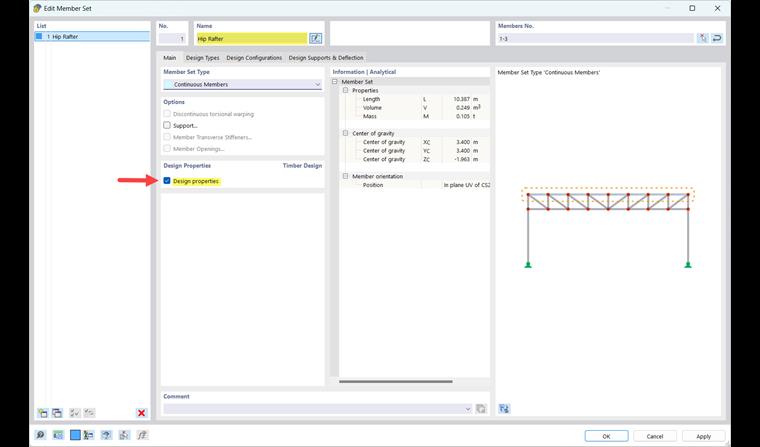

Cree un nuevo conjunto de barras para las tres barras de la viga lateral y active las propiedades de diseño. Por lo tanto, las barras no se diseñarán individualmente, sino utilizando un conjunto de barras.
Puede hacer que todas las entradas sean relevantes para el diseño en las pestañas adicionales. En la pestaña "Tipos de cálculo" puede especificar las longitudes eficaces para el análisis de estabilidad utilizando el método de barra equivalente, así como la clase de servicio de la madera. De forma predeterminada, todas las barras y conjuntos de barras se asignan a la clase de servicio 1.

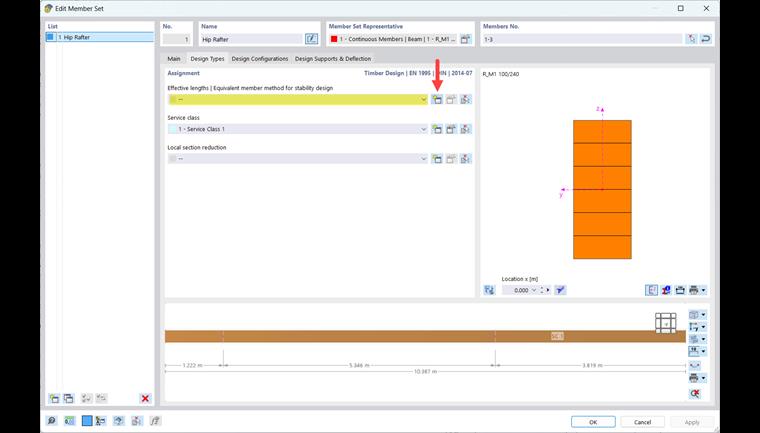

La siguiente sección describe cómo introducir nuevas longitudes eficaces que puede crear utilizando
.

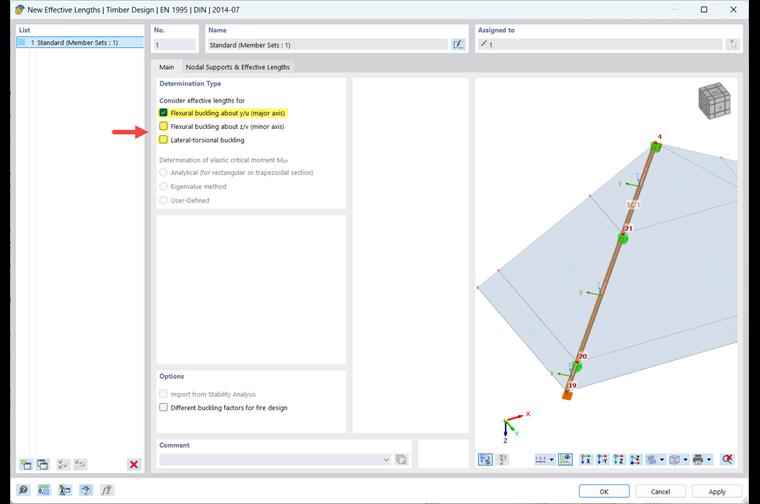

Aparece un cuadro de diálogo donde puede configurar el análisis de estabilidad a realizar. En este seminario web, se puede omitir el pandeo por flexión alrededor del eje menor y el pandeo lateral.
La segunda pestaña "Apoyos en nudo y longitudes eficaces" se usa para ingresar los apoyos en nudo usados para subdividir el conjunto de barras en segmentos.
banner.info">Por defecto, siempre hay una coacción lateral y torsional en los nudos inicial y final. Los apoyos en nudos no se transfieren automáticamente desde el modelo principal, por lo que en la mayoría de los casos es necesario un ajuste manual.

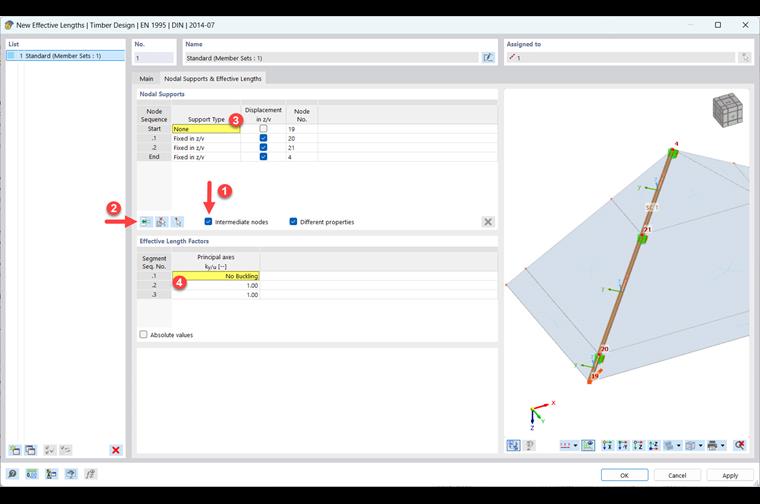

Para la viga de la cadera, es necesario definir dos apoyos en nudo adicionales en los puntos de apoyo para los tirantes periféricos y la correa. Para hacer esto, active los nudos intermedios y luego agregue dos nudos intermedios usando
. El programa encuentra automáticamente ambos nudos que se encuentran en el conjunto de barras. El voladizo t el extremo inferior de la viga de la cadera no está apoyado (3). Además, no se debería considerar el pandeo (4). Haga clic en "Aceptar" para confirmar su configuración. Se pueden encontrar más opciones para introducir longitudes eficaces aquí.
En la pestaña "Configuraciones de cálculo", puede utilizar
para editar los valores límite de cálculo de las comprobaciones de cálculo últimas y de servicio.
Apoyo de cálculo

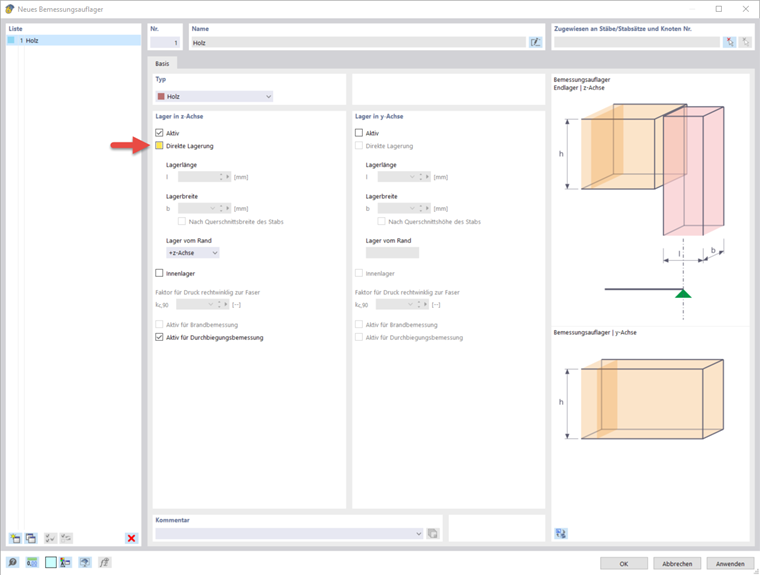

Los apoyos de cálculo se utilizan para definir las condiciones de contorno para el cálculo de "compresión perpendicular a la fibra" y la segmentación del conjunto de barras para el análisis de flecha. Puede especificarlos en la pestaña "Apoyo de diseño y flexión". Hasta ahora no se ha podido considerar una barra inclinada, como el cabrio, que puede ser redondeado o con un corte en boca de pájaro. En tal caso, desactive el "Soporte directo" después de haber creado un nuevo soporte de diseño con
. Como alternativa, puede utilizar el "Tipo general". En ambos casos, el programa no realiza el cálculo de "compresión perpendicular a la fibra". Dado que los apoyos de cálculo son necesarios para el cálculo del estado límite de servicio, aún deben definirse. Si desea excluir un segmento del conjunto de barras del análisis de flecha, seleccione la opción "Activa" en la sección del cuadro de diálogo "Análisis de flecha".

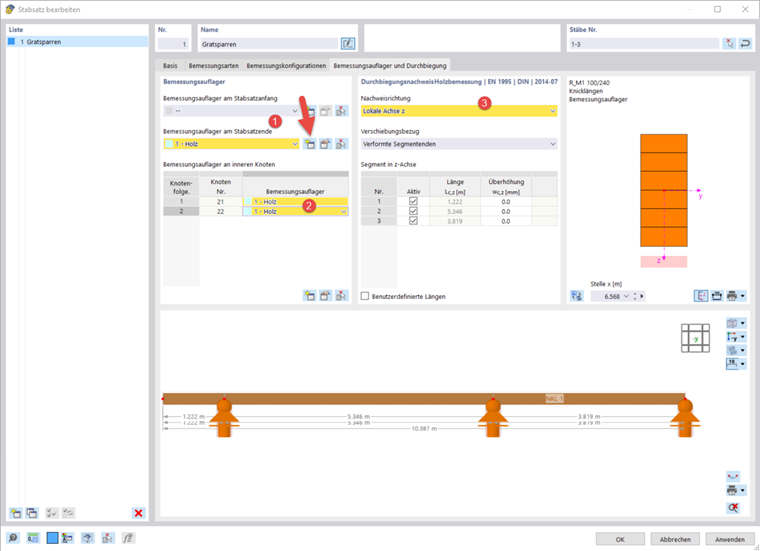

Cree un nuevo apoyo de cálculo como se describe anteriormente y asígnelo al final del conjunto de barras y los nudos intermedios. Finalmente, puede seleccionar la dirección de cálculo del análisis de flecha en la pestaña. En el ejemplo que se considera, esta debería ser la dirección Z local.
