Definir cojinetes

Usando el botón , se puede asignar un rumbo a un nudo, que se crea usando .

Asignar apoyo en nudo

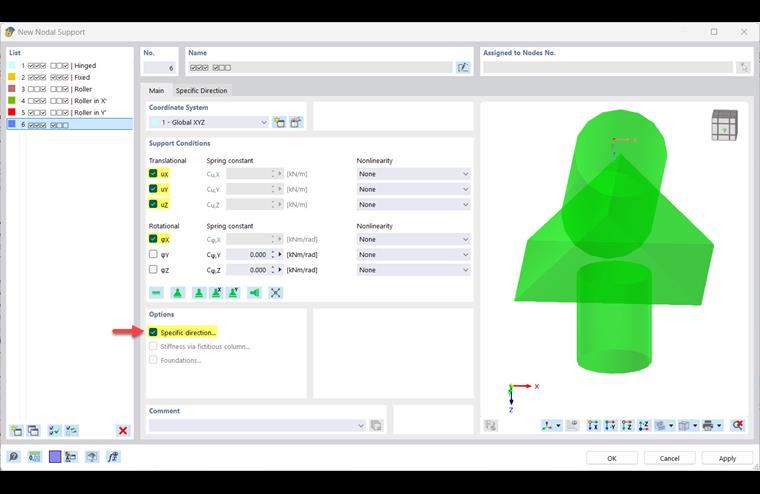

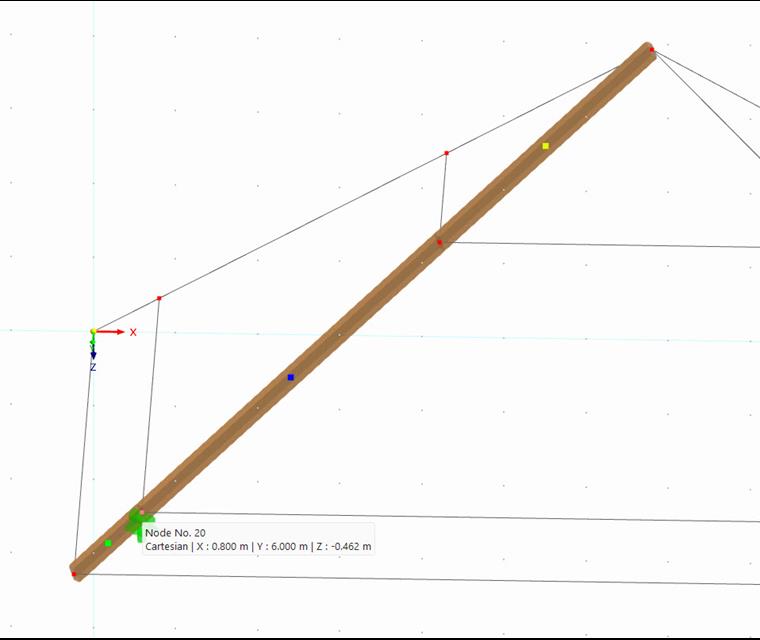

Se debe usar un cojinete fijo para el anclaje del anillo. En las opciones puede activar la 'Dirección Específica' e introducir -45 ° en el registro del mismo nombre. Esto hará que el cojinete apunte en la misma dirección que la viga de la cadera. Después de confirmar con ' Aceptar ', seleccione el nudo al que se va a unir el cojinete y luego complete la entrada con un clic derecho.

Nuevo apoyo en nudo

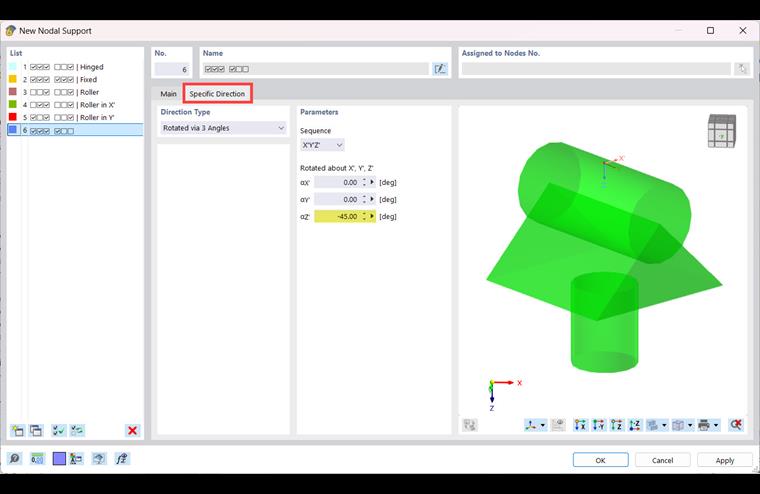

Alineación del apoyo en nudo

Asignar el rumbo al nudo en el collar del anillo

Debería ser posible mover la correa y la cumbrera en la dirección X. Para la creación de los apoyos se procede de la misma forma que anteriormente, sólo se desactiva la retención correspondiente y se asigna el apoyo a los dos nudos asociados.

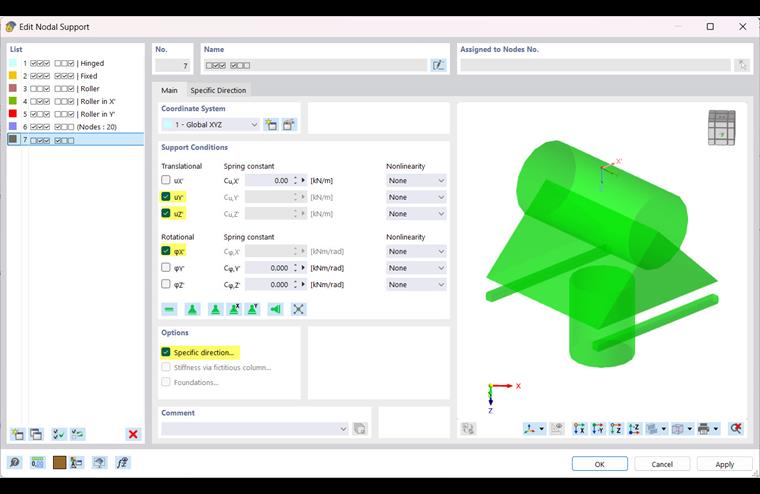

Apoyos en nudos en la cumbrera y correa

Para poder considerar la capacidad de carga del collar del aro, el collar de la correa y la cumbrera derecha en el cálculo de los esfuerzos internos y el cálculo, se deben asignar las rigideces a las líneas correspondientes. Esto se puede hacer convirtiendo las líneas en barras o asignándoles apoyos de línea. Esto último es posible utilizando el botón . El apoyo articulado preestablecido es suficiente para este ejemplo y se puede asignar a las líneas.

Asignar apoyo en línea
