À l'aide du bouton
, vous pouvez assigner un appui à un nœud créé à l'aide de
.

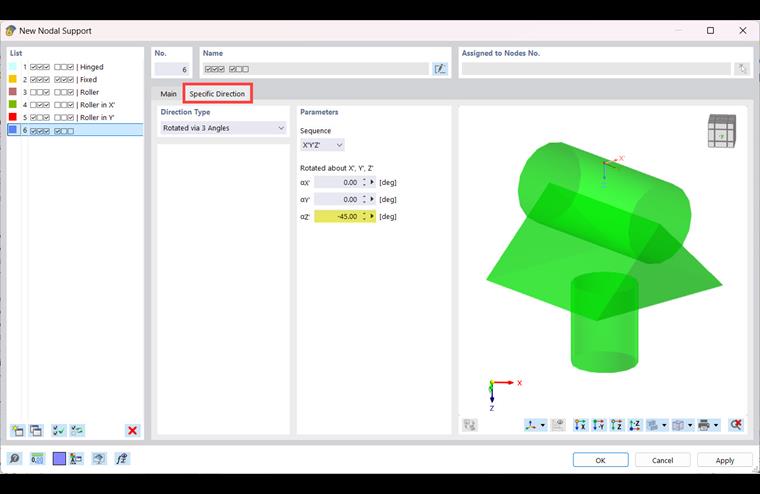

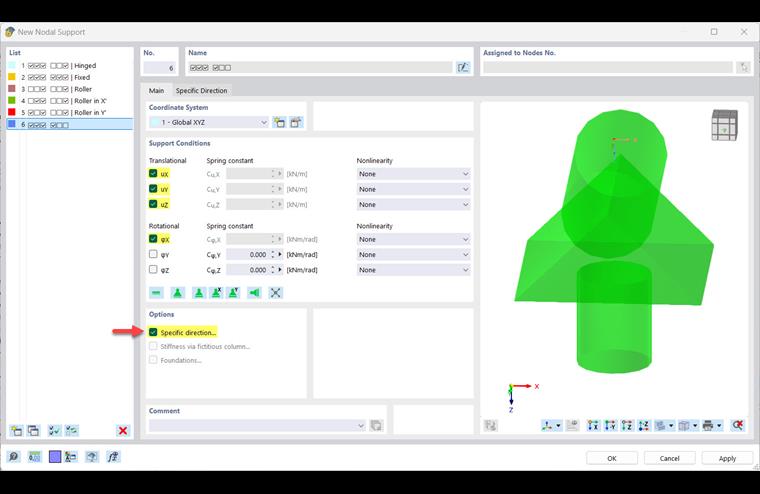

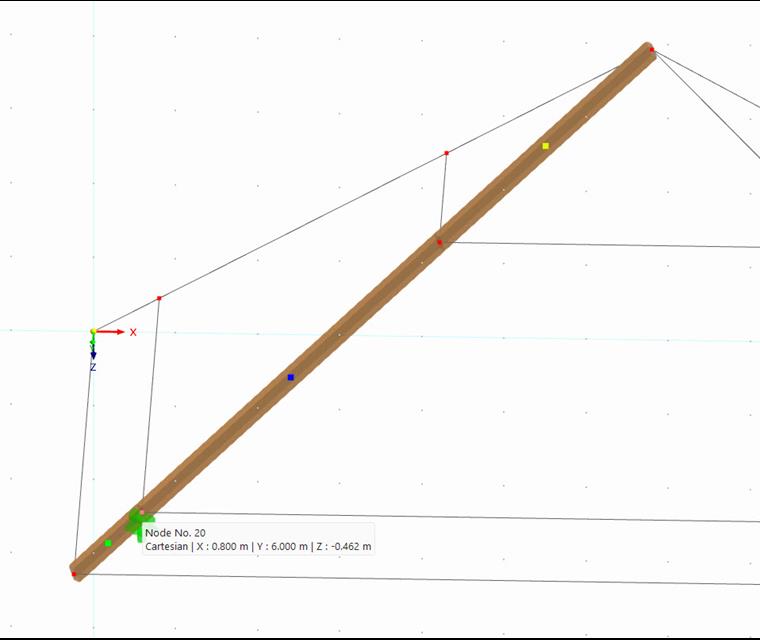

Un appui fixe doit être utilisé pour l'ancrage annulaire. Dans les options, vous pouvez activer la « Direction spécifique » et entrer -45 ° dans l'onglet du même nom. L'appui sera alors orienté dans la même direction que l'arêtier. Après avoir confirmé avec « OK », sélectionnez le nœud auquel l'appui doit être attaché, puis terminez la saisie avec un clic droit.

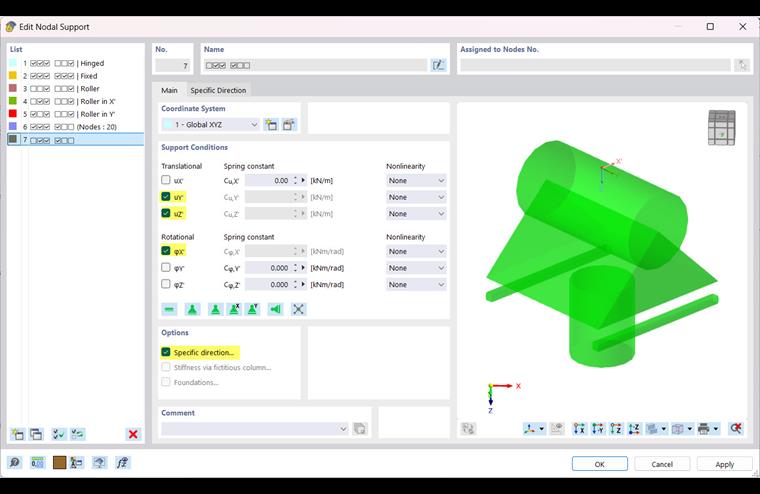

Il doit être possible de déplacer la panne et le faîtage dans la direction X. Pour créer les appuis, procédez comme ci-dessus, désactivez uniquement la rigidité correspondante et assignez l'appui aux deux nœuds associés.
Afin de pouvoir prendre en compte la portance de l'ancrage annulaire, de la panne annulaire et du faîtage droit dans le calcul des efforts internes et la vérification, les rigidités doivent être assignées aux lignes correspondantes. Pour ce faire, vous pouvez convertir les lignes en barres ou leur assigner des appuis linéiques. Cette dernière option est possible à l'aide de la touche
. L'appui articulé prédéfini est suffisant pour cet exemple et peut être assigné aux lignes.
