Dans ce chapitre, nous vous expliquons comment assigner une section et un matériau à l'arêtier.
Définition d'une section

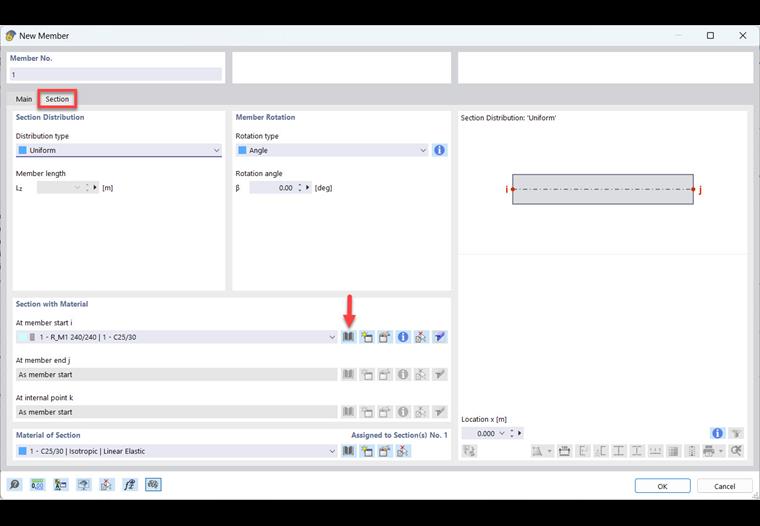

Sélectionnez les trois lignes appartenant à l'arêtier et ouvrez la boîte de dialogue de modification avec un double-clic. Remplacez le type de ligne dans les options par Barre. Une nouvelle boîte de dialogue s'ouvre automatiquement dans laquelle vous pouvez définir les propriétés de la barre. Dans l'onglet « Section », vous pouvez ouvrir la bibliothèque de sections via
, dans laquelle un grand nombre de sections est déjà stocké.

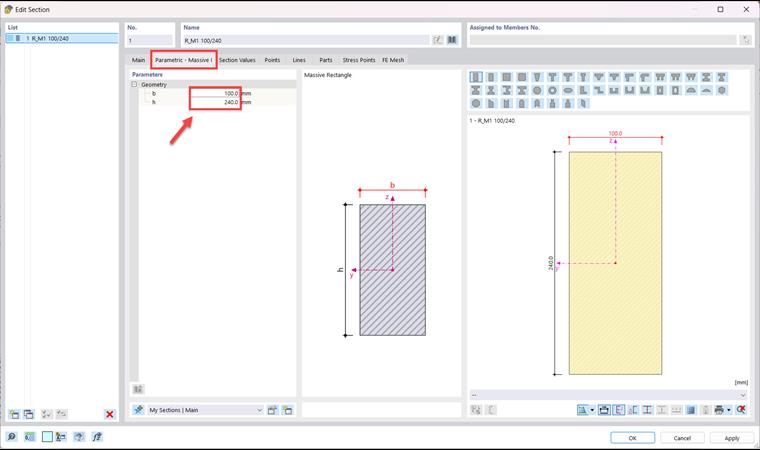

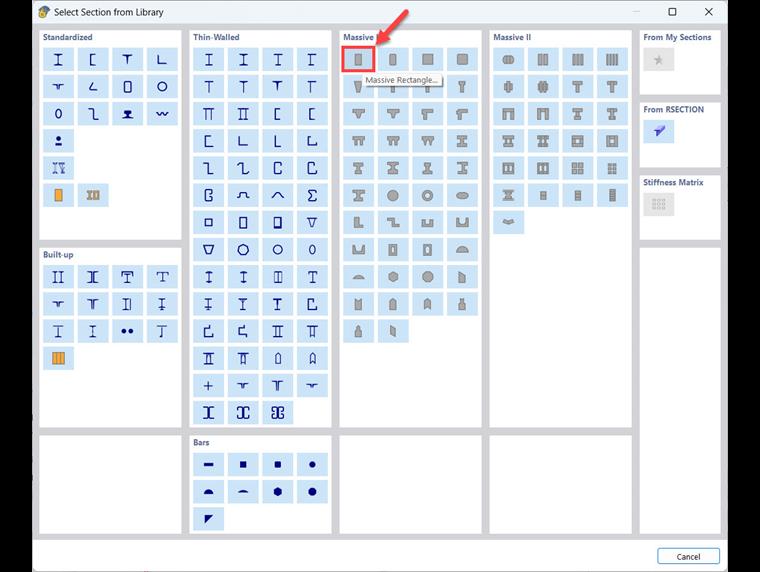

Pour l'arêtier, choisissez une section rectangulaire à parois épaisses d'une largeur de 100 mm et d'une hauteur de 240 mm. Ces informations peuvent être spécifiées dans l'onglet « Paramétrique - Massive I ».
Définition du matériau

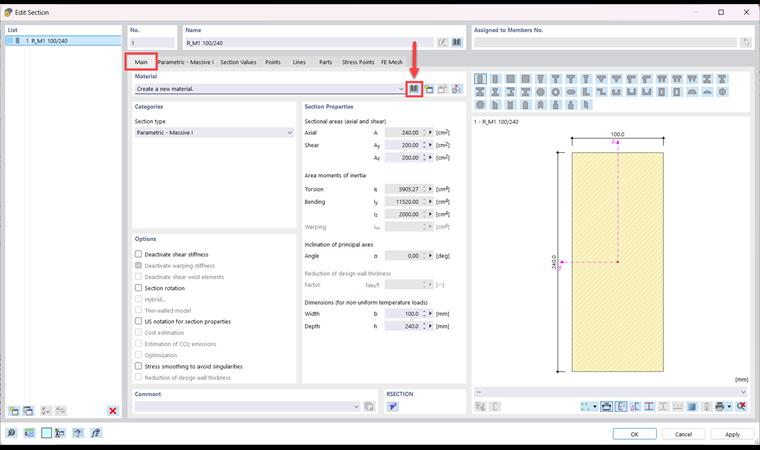

Un matériau peut être assigné à la section dans l'onglet « Général ». Une bibliothèque pour les matériaux est également fournie dans RFEM 6, que vous pouvez ouvrir avec
.

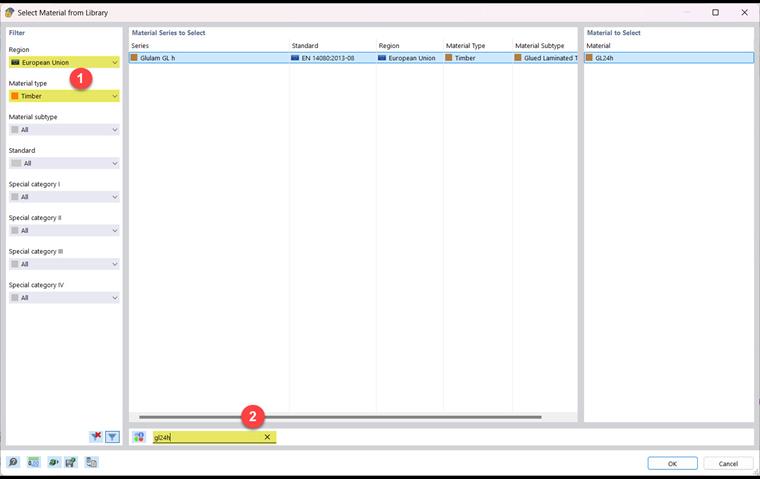

Filtrez ici pour le type de matériau « Bois », puis recherchez parmi tous les matériaux en bois le GL24h qui doit être utilisé pour l'arêtier. Confirmez ensuite toutes les entrées avec « OK ».
