Esta sección muestra cómo asignar una sección transversal y un material a la viga de la cadera.
Definir la sección

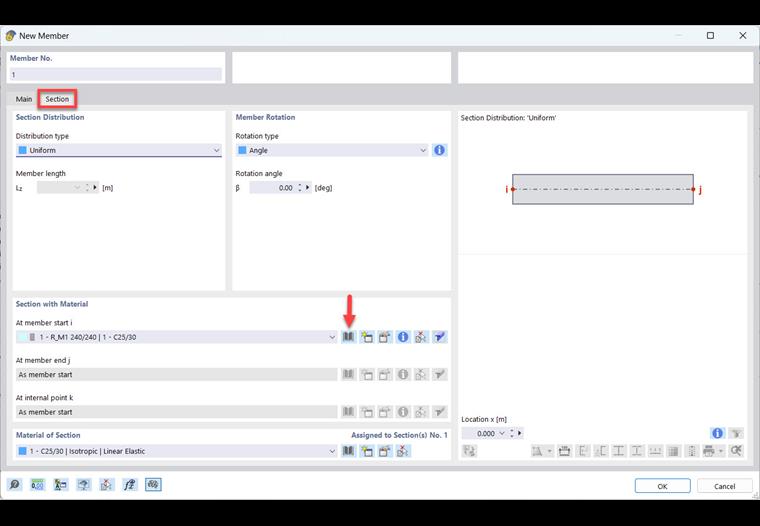

Seleccione las tres líneas que pertenecen a la viga de cadera y abra el diálogo de edición con un doble clic. Cambie el tipo de línea en las opciones a Barra. Se abrirá automáticamente un nuevo cuadro de diálogo en el que puede definir las propiedades de la barra. En la pestaña ' Sección ', puede abrir la biblioteca de secciones mediante
, en la que ya está almacenada una gran cantidad de secciones.

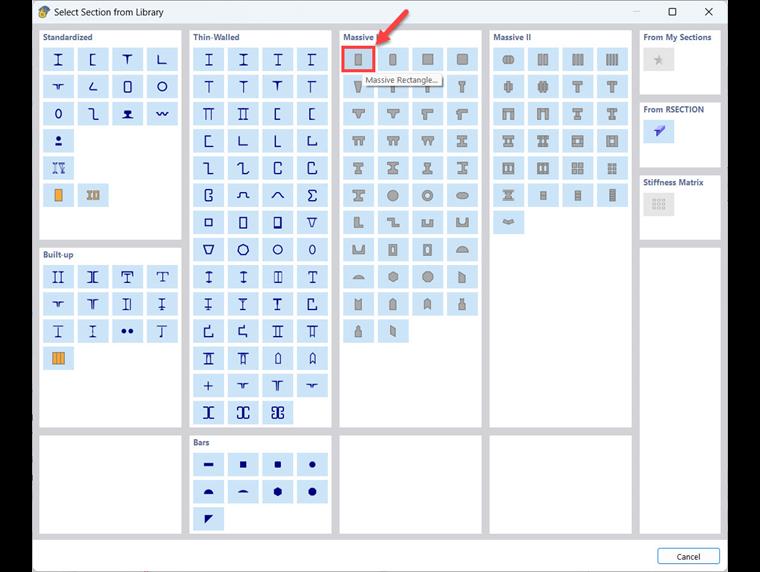

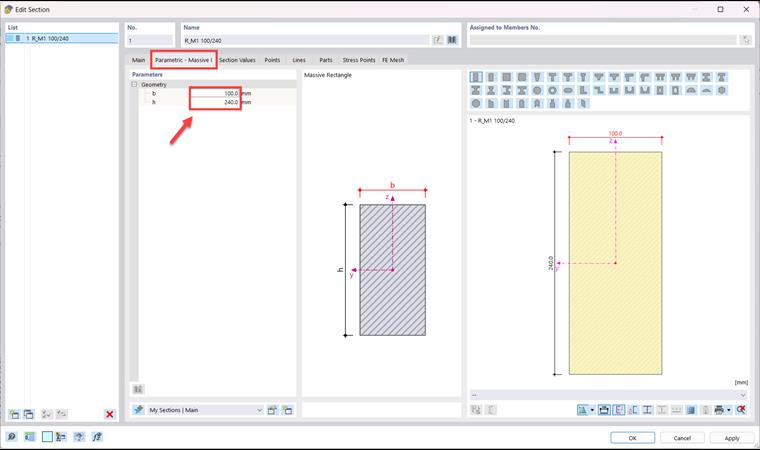

Para la viga de la cadera, elija una sección transversal rectangular de paredes gruesas con un ancho de 100 mm y una altura de 240 mm. Esta información se puede especificar en la pestaña ' Paramétrico - I de pared gruesa '.
Definir material

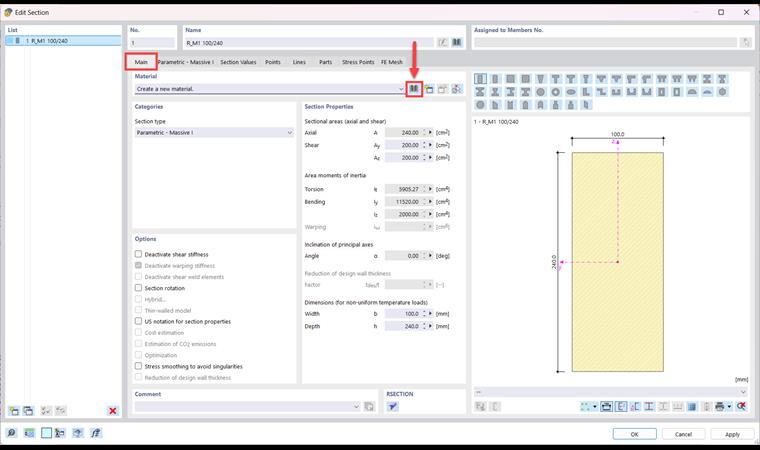

Se puede asignar un material a la sección en la pestaña ' Base '. También se proporciona una biblioteca para los materiales en RFEM 6, que puede abrir con
.

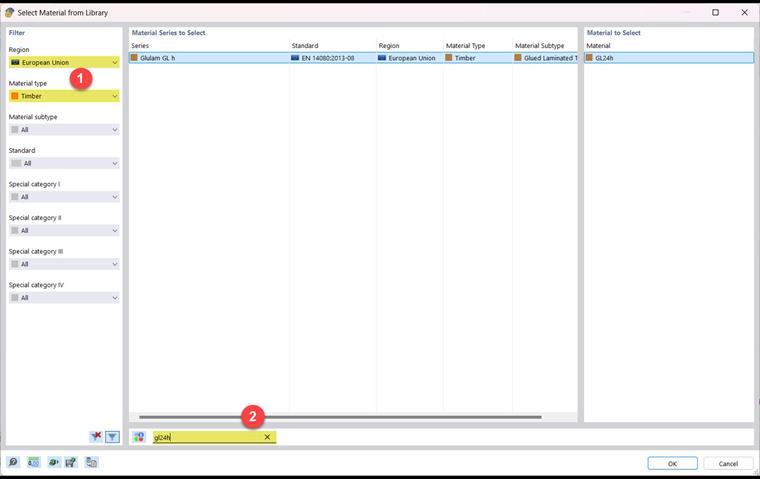

Filtre allí para el tipo de material 'Madera' y luego busque dentro de todos los materiales de madera el GL24h que se va a usar para la viga lateral. Luego confirme todas las entradas con ' Aceptar '.
