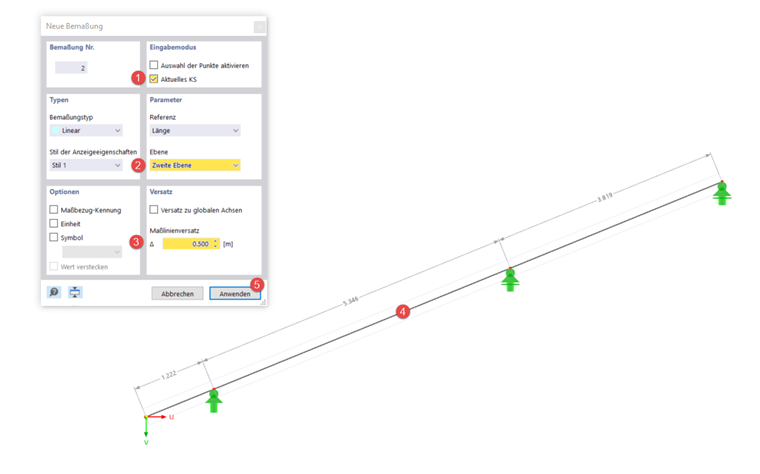

La primera vista que se debe crear para el protocolo de impresión se refiere a la geometría de la viga cumbrera. Para ello, se necesita una acotación que puede ser creada en la barra de herramientas mediante el botón
. Establezca que la nueva acotación se refiera al sistema de coordenadas actual y que se muestre en el segundo plano. Luego, haga clic en las barras a las que debe referirse la acotación y seleccione un desplazamiento de 0.5 m. Aplicando las configuraciones, se creará la nueva acotación.

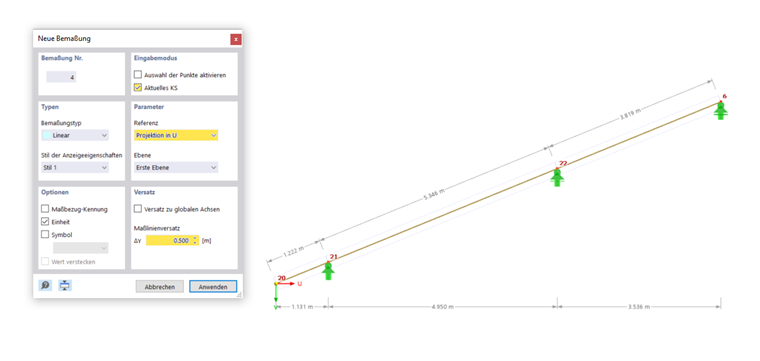

Si desea insertar líneas de acotación horizontales o verticales, esto es posible mediante las referencias 'Proyección en U' y 'Proyección en V'.
La inclinación del techo puede ser insertada creando una nueva acotación y seleccionando el tipo de acotación 'Inclinación'. Haga clic en una barra de la viga cumbrera y extienda la acotación al tamaño que desee. Luego confirme la entrada con un clic izquierdo en el área de trabajo.
Desactivar líneas de ayuda de la acotación

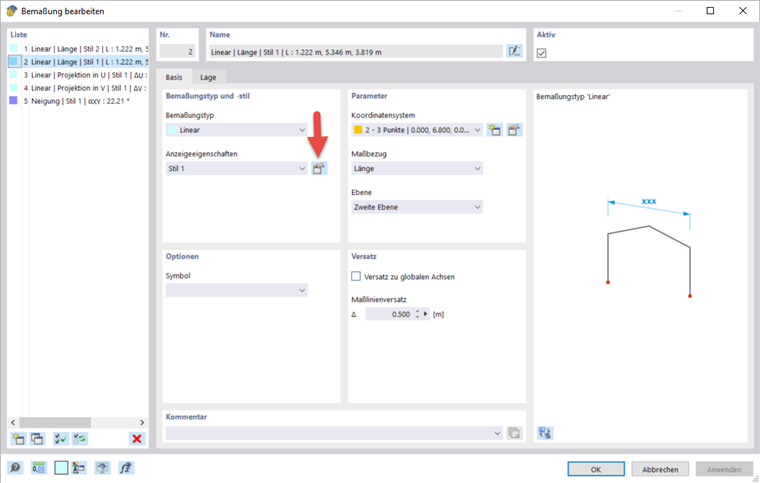

Si se muestran líneas de ayuda en la acotación que desea desactivar, puede abrir el diálogo 'Editar acotación' haciendo doble clic en una acotación. Desde allí, puede acceder a

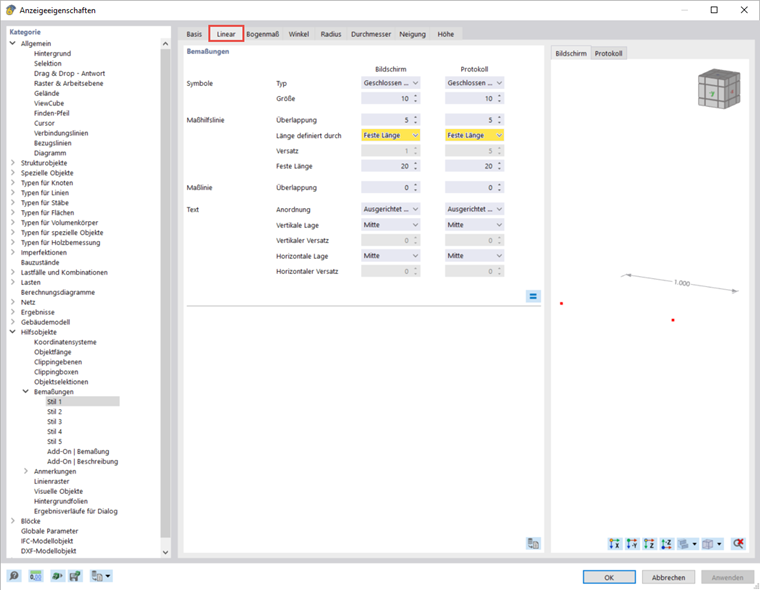

la configuración de visualización de las acotaciones. En las pestañas 'Lineal' e 'Inclinación', establezca que la longitud de las líneas de ayuda de la acotación esté definida por una longitud fija y no por el desplazamiento de la acotación.
