Pierwszy widok, który ma zostać utworzony dla protokołu wydruku, odnosi się do geometrii krokwi. W tym celu wymagane jest wymiarowanie, które można utworzyć w pasku narzędzi za pomocą przycisku

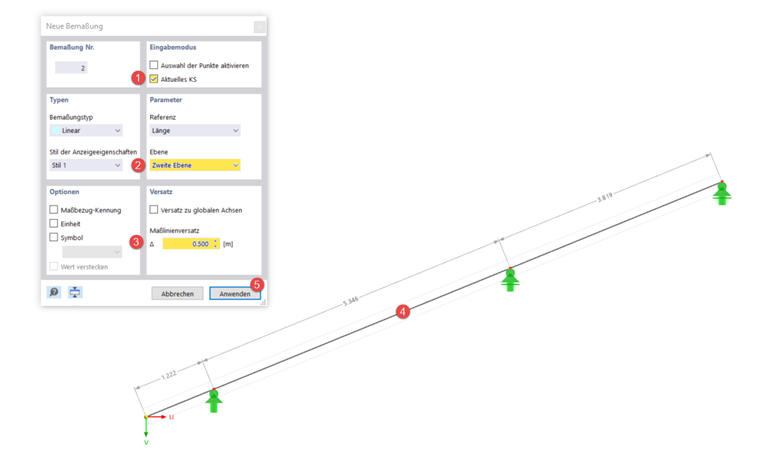

. Ustaw, aby nowe wymiarowanie odnosiło się do aktualnego układu współrzędnych i było wyświetlane na drugiej płaszczyźnie. Następnie kliknij na pręty, do których ma odnosić się wymiarowanie i wybierz przesunięcie wynoszące 0,5 m. Przez zastosowanie ustawień nowe wymiarowanie zostanie utworzone.
Jeśli chcesz wstawić poziome lub pionowe linie wymiarowania, można to zrobić za pomocą odniesień 'Projekcja w U' i 'Projekcja w V'.

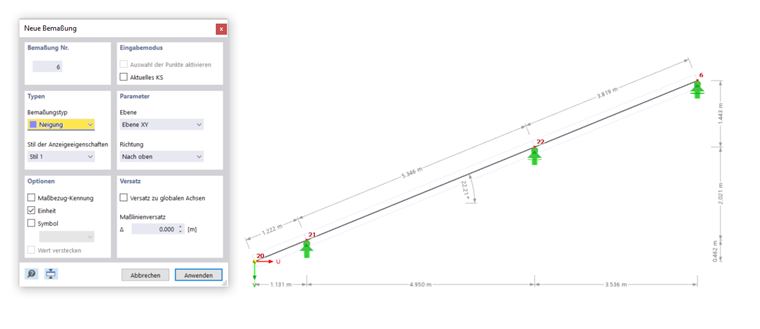

Nachylenie dachu można wstawić, tworząc nowy wymiar i wybierając typ wymiaru 'Nachylenie'. Kliknij na pręt krokwi i przeciągnij wymiar do odpowiedniego rozmiaru. Następnie potwierdź wprowadzenie lewym kliknięciem w przestrzeń roboczą.
Dezaktywacja linii pomocniczych wymiarowania

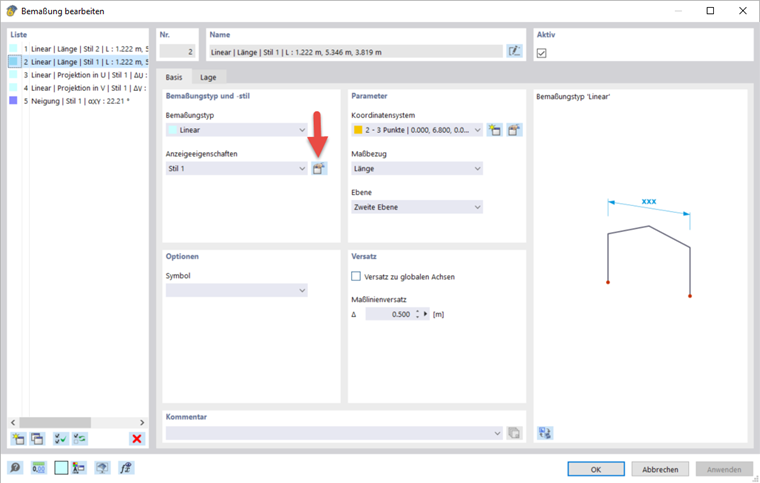

Jeśli wyświetlane są linie pomocnicze podczas wymiarowania, które chciałbyś dezaktywować, możesz otworzyć dialog 'Edycja wymiarowania' przez podwójne kliknięcie na wymiarze. Stamtąd przejdziesz za pomocą

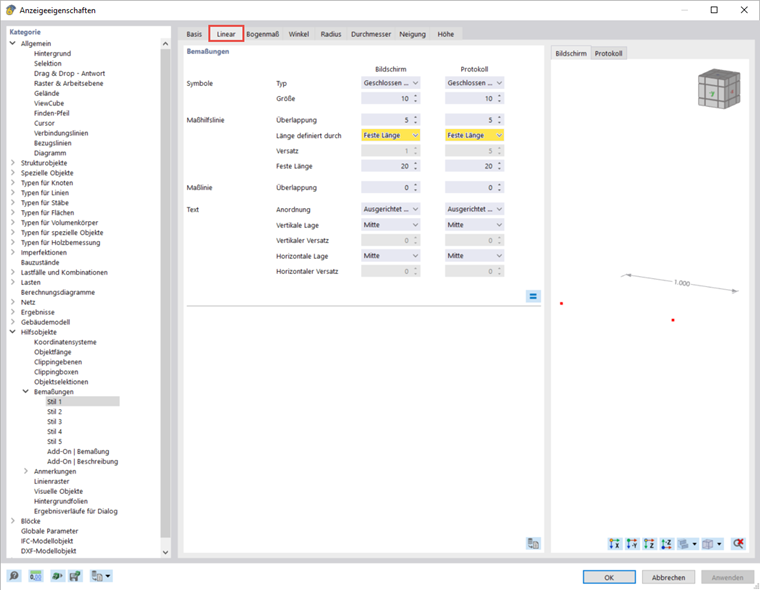

do ustawień wyświetlania wymiarowania. Ustaw w zakładkach 'Liniowy' i 'Nachylenie', że długość linii pomocniczych wymiarowania ma być określona przez stałą długość, a nie przez przesunięcie wymiarowania.
