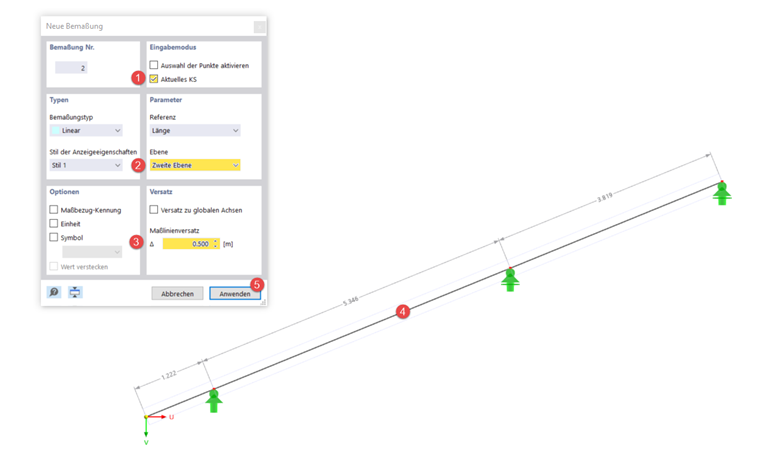

Die erste Ansicht, die für das Ausdruckprotokoll erstellt werden soll, bezieht sich auf die Geometrie des Gratsparren. Dafür wird eine Bemaßung benötigt, die in der Symbolleiste über die Schaltfläche
erstellt werden kann. Legen Sie für die neue Bemaßung fest, dass sie sich auf das aktuelle Koordinatensysteme bezieht und dass in der zweiten Ebene angezeigt wird. Klicken Sie anschließend auf die Stäbe, auf die sich die Bemaßung beziehen soll und wählen Sie einen Versatz von 0.5 m. Durch anwenden der Vorgaben wird die neue Bemaßung erstellt.

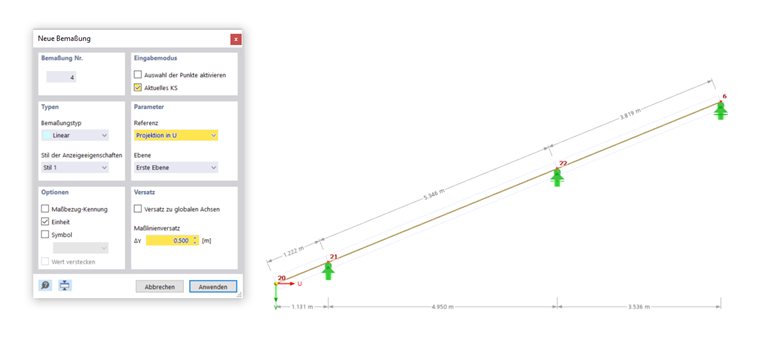

Wenn Sie horizontale oder vertikale Bemaßungslinien einfügen möchten, ist dies über die Referenzen 'Projektion in U' und 'Projektion in V' möglich.

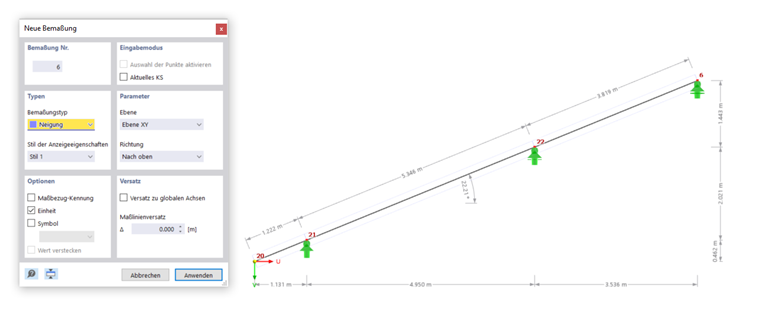

Die Dachneigung kann eingefügt werden, indem Sie eine neue Bemaßung erstellen und den Bemaßungstyp 'Neigung' auswählen. Klicken Sie auf einen Stab des Gratsparren und ziehen Sie die Bemaßung so groß, wie von Ihnen gewünscht. Bestätigen Sie dann mit einem Linksklick in den Arbeitsbereich die Eingabe.
Maßhilfslinien deaktivieren

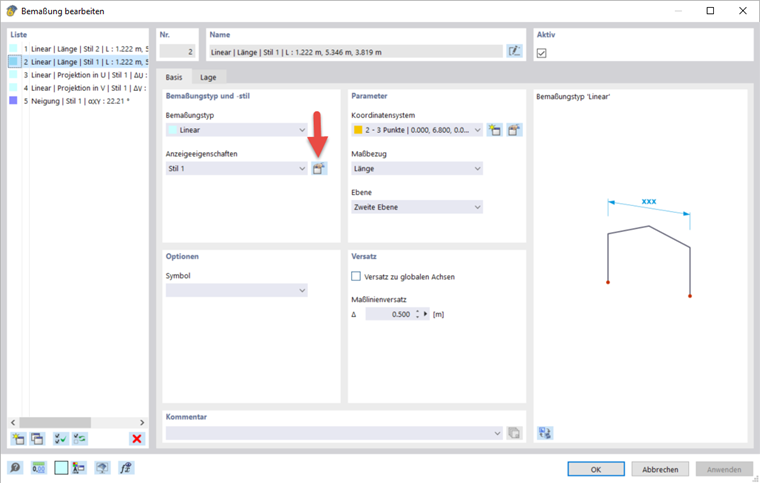

Sollten bei Ihnen Hilfslinien bei der Bemaßung angezeigt werden, die Sie gerne deaktivieren würden, so können Sie über einen Doppelklick auf eine Bemaßung den Dialog 'Bemaßung bearbeiten' öffnen. Von dort kommen Sie mit

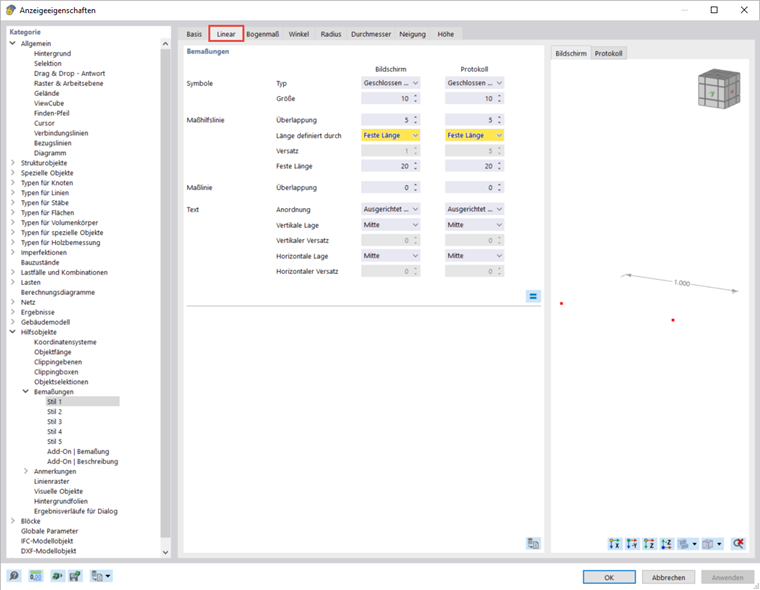

zu den Anzeigeeinstellungen für Bemaßungen. Legen Sie in den Registern 'Linear' und 'Neigung' fest, dass die Länge der Maßhilfslinien durch eine fest Länge definiert wird und nicht über den Versatz der Bemaßung.
