Berechnung der Bemessung
Sie können sich die Ergebnisse der Bemessung anzeigen lassen, indem Sie in der Tabelle in der Kategorie 'Holzbemessung' eine oder mehrere Bemessungssituationen auswählen und anschließend auf

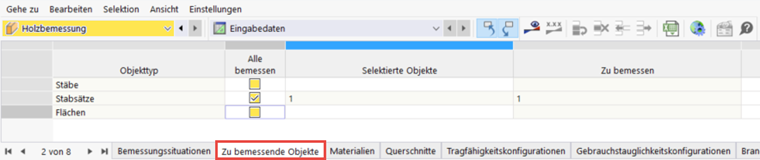

klicken. In dem Register 'Zu bemessende Objekte' lässt sich außerdem festlegen, welche Objekttypen bemessen werden sollen, zum Beispiel nur der Stabsatz der dem Gratsparren entspricht.
Nachweisdetails

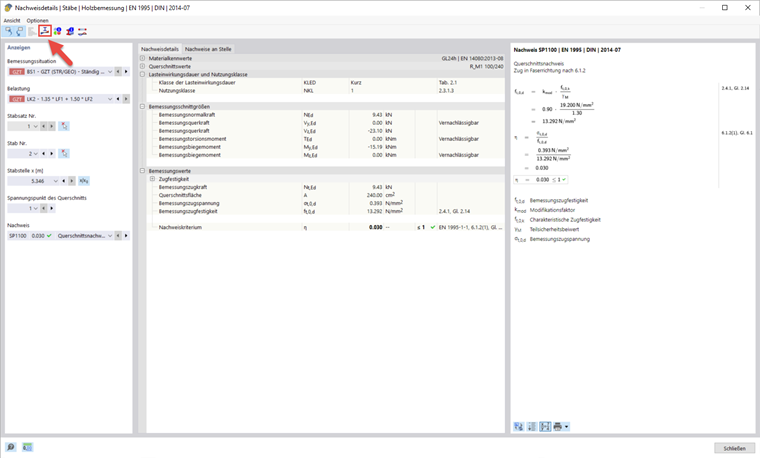

Nach der Berechnung öffnet sich in der Tabelle eine Übersicht über Nachweise, deren Nachweiskriterium nicht erfüllt ist und sonstige Fehler, die beim Führen der Nachweise entstanden sind. Wenn Sie auf eine Tabellenzeile klicken, wird die in diesem Nachweis belastetste Stelle des Querschnitts in der Arbeitsebene mit einem roten Pfeil markiert. Mit einem Doppelklick auf die jeweilige Tabellenzeile öffnen Sie die Nachweisdetails. Hier können Sie im rechten Dialogabschnitt die Formeln des Nachweises einsehen und sich über
die Berechnung mit Zwischenschritten anzeigen lassen. Über
wird nur das Nachweiskriterium angegeben. Die Schaltfläche
in der linken oberen Ecke des Dialogs dient dazu, sich die Ergebnisverläufe am Querschnitt anzeigen zu lassen.
Stabsatzweise Ausnutzung

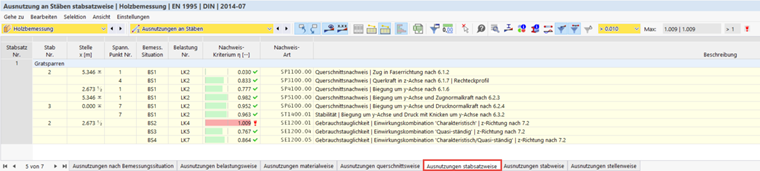

In der Tabelle werden die Nachweisergebnisse in der Kategorie 'Ausnutzung an Stäben' nach unterschiedlichen Kriterien dargestellt. Unter anderem können Sie sich in dem Register 'Ausnutzungen stabsatzweise' ansehen, welche Nachweisergebnisse bezogen auf den Stabsatz berechnet wurden.
