木结构设计结果

设计分析

在“木结构设计”类别下的表格中选择一种或多种设计工况，然后单击 按钮，可以显示设计结果。 在“要设计的对象”选项卡中，您还可以指定要设计的对象类型，例如只设计与屋脊梁相对应的杆件集。

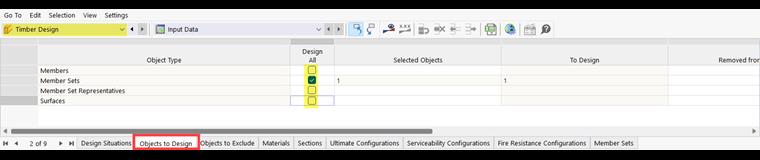

设计对象

设计验算详情

计算完成后，在计算验算表中会显示未满足设计规范的验算错误和在计算验算中出现的其他错误。 单击表格行，在该设计中用红色箭头标记截面中应力最大的位置。 双击表格的相关行打开设计详图。 在右侧的对话框部分中可以看到设计公式，并使用 显示带有中间步的计算。 只显示设计规范。 使用对话框左上角的 按钮，可以显示截面上的结果图。

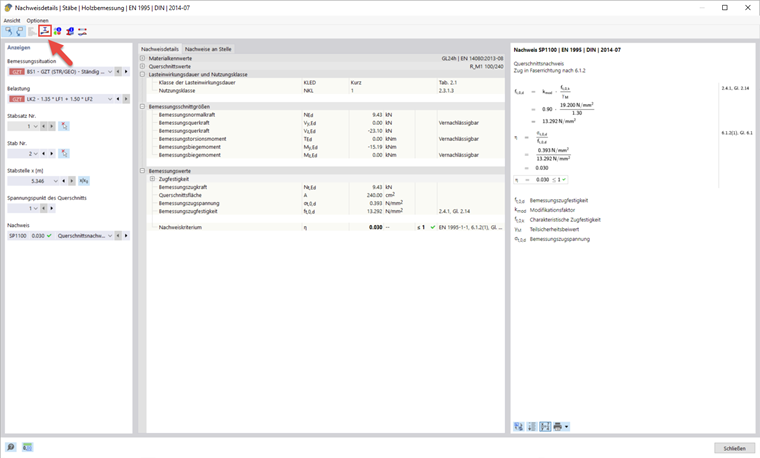

设计详细信息

杆件集设计利用率

下表显示了“杆件设计比率”中的设计结果，按照不同的规范分类。 在“按杆件集计算的比率”中会显示计算了哪些与杆件集相关的设计结果。

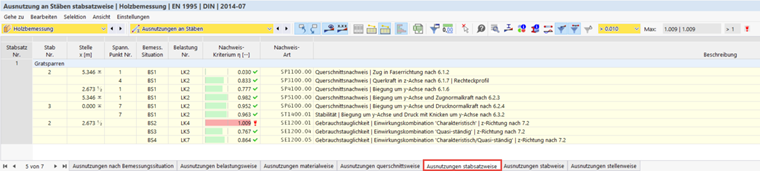

杆件集利用率
