Die Geometrie der Dachfläche soll zunächst nur mit Hilfe von Linien dargestellt werden. Anhand der Eingabe der Linien werden dabei grundlegende Funktionen zur Modellierung von Tragwerken in RFEM 6 erklärt. Diese lassen sich analog auf das Arbeiten mit Stäben übertragen.
Um eine neue Linie zu erzeugen, verwenden Sie die Schaltfläche

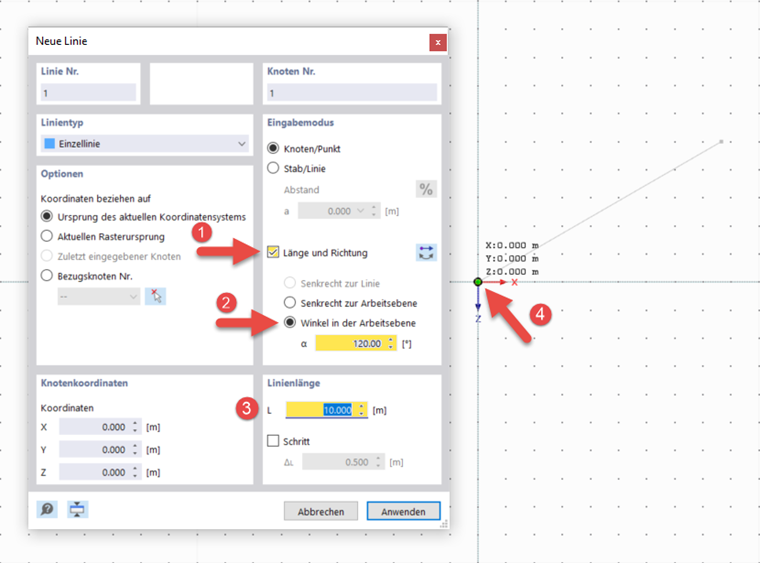

in der Symbolleiste. Erstellen Sie als Erstes eine 10 m lange Linie mit einem Winkel von 120° zur Arbeitsebene. Die 120° werden von der Z-Achse aus gemessen, sodass sich eine Dachneigung von 30° ergibt. Klicken Sie auf den Ursprung, damit die Linie dort beginnt.
Linien teilen

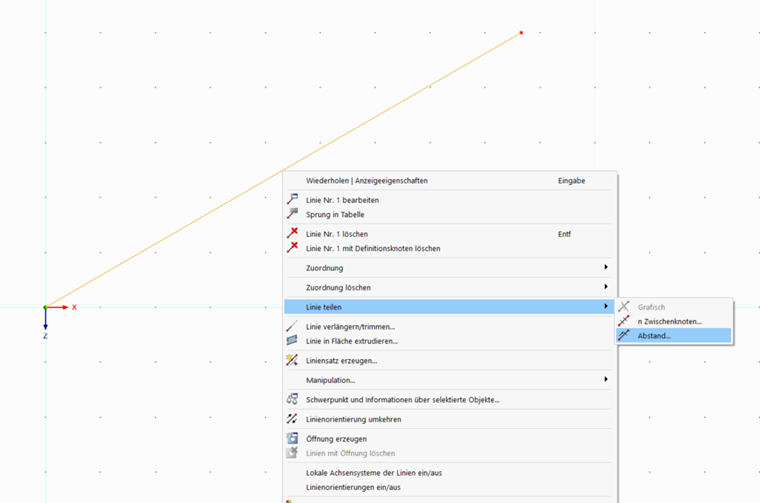

Sie können eine Linie mit Hilfe eines vorgegebenen Abstands teilen, indem Sie im Kontextmenü einer Linie, die passende Funktion auswählen. Alternativ könnten Sie sich für diesen Befehl auch einen eigenen Shortcut festlegen. Bezogen auf die Projektion in X-Richtung soll die eben erstellte Linie 6,8 m lang sein. Teilen Sie die Linie mittels diesen Abstands und löschen Sie die obere der beiden neu entstandenen Linien.

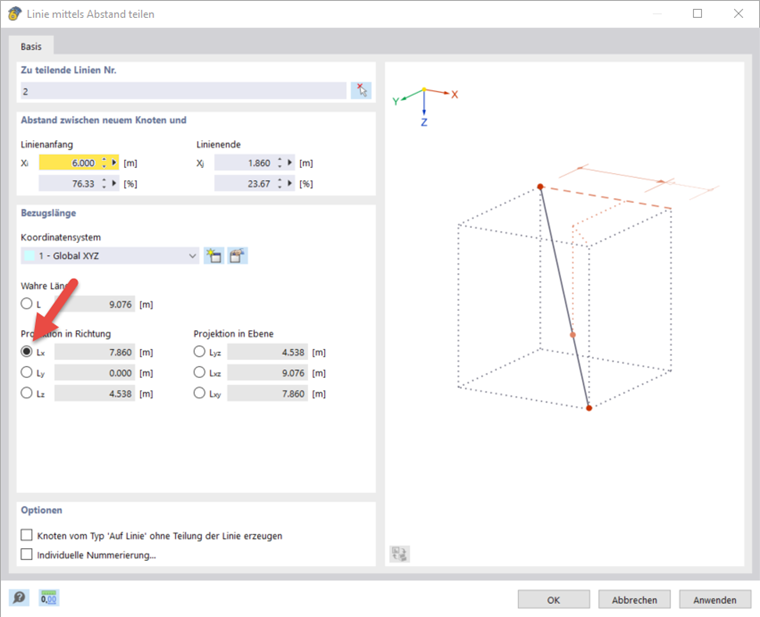

Für das Beispiel soll weiterhin angenommen werden, dass nach 0,8 m projizierter Länge ein Ringanker verläuft. Nach weiteren 3,5 m wird außerdem ein Knoten für den Anschluss einer Pfette benötigt. Erstellen Sie beide Knoten, indem Sie wieder die Funktion 'Linie mittels Abstand teilen' verwenden.
Linien verschieben und kopieren

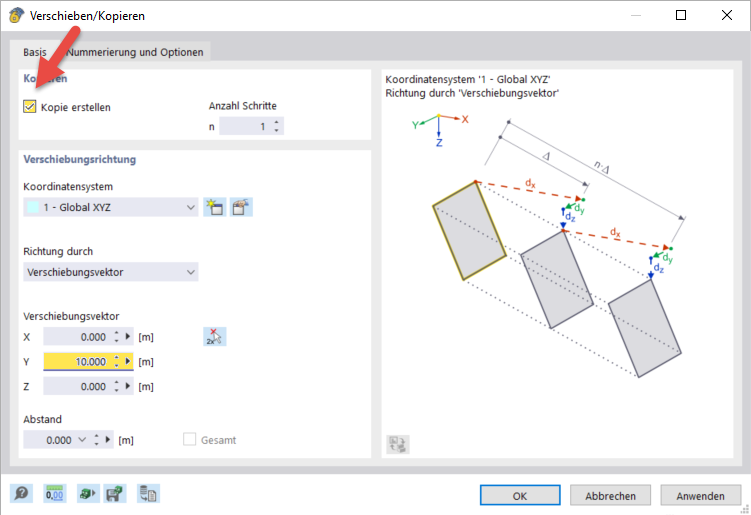

Selektieren sie alle bisher erzeugten Linien und Knoten. Über die Schaltfläche
lassen sich diese Objekte verschieben und kopieren. Aktivieren Sie dafür die Option 'Kopie erstellen' und geben Sie ein, um welchen Vektor verschoben werden soll, in diesem Fall um 10 m in Y-Richtung.

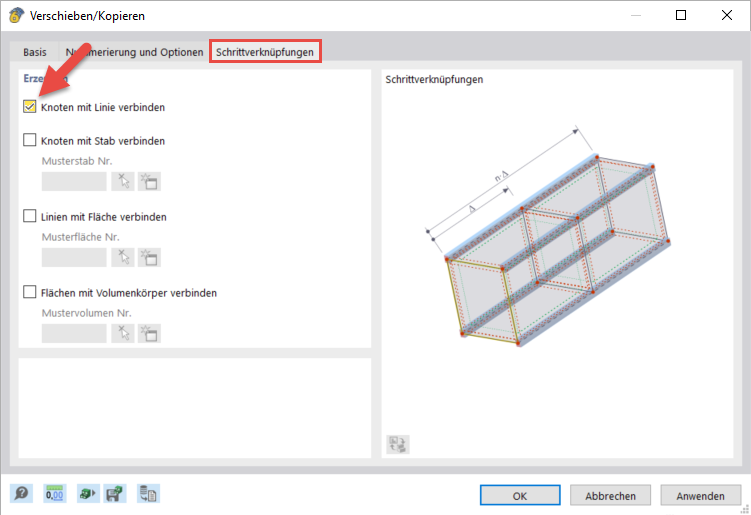

Sie können die Knoten des Originals und der Kopie direkt mit Linien verbinden, wenn Sie im Register 'Nummerierung und Optionen' die Schrittverknüpfungen aktivieren und in dem gleichnamigen Register 'Knoten mit Linie verbinden' auswählen. Nach der Bestätigung mit 'OK' werden die Kopie und die Verbindungslinien automatisch erzeugt.
Linien rotieren

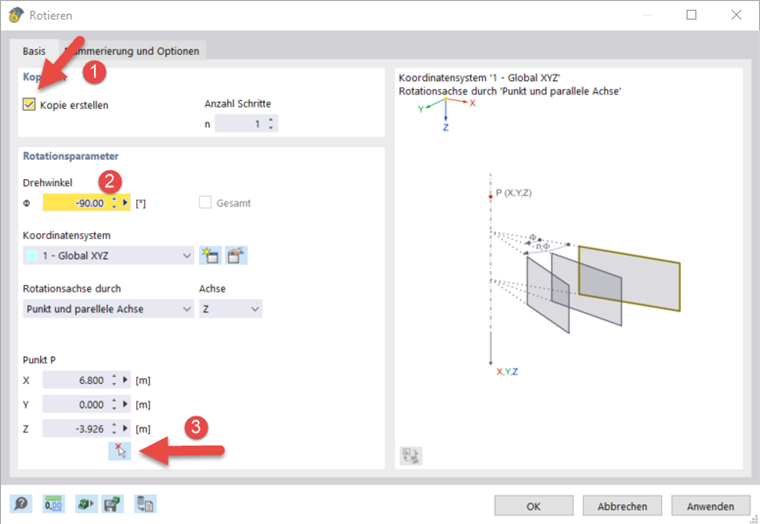

Über die Schaltfläche
können Sie zuvor ausgewählte Objekte rotieren und dabei kopieren. Diese Funktion kann benutzt werden, um die Dachkante auf der linken Seite um -90° um die Z-Achse zu drehen. Selektieren Sie dafür alle dazugehörenden Stäbe und Knoten und öffnen Sie den Dialog. Aktivieren Sie 'Kopie erstellen', geben Sie den Winkel ein und wählen Sie mit

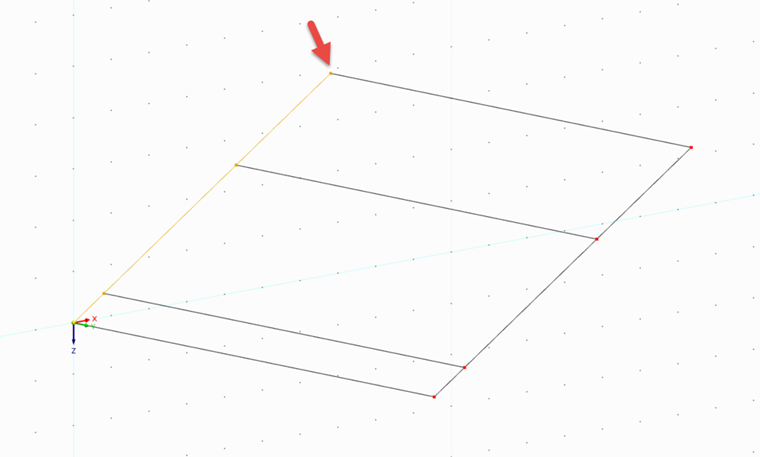

einen Punkt auf der Rotationsachse aus. In dem betrachteten Beispiel ist das der linke obere Eckknoten (oberhalb vom Ursprung), der später der Randpunkt des Firsts sein wird.

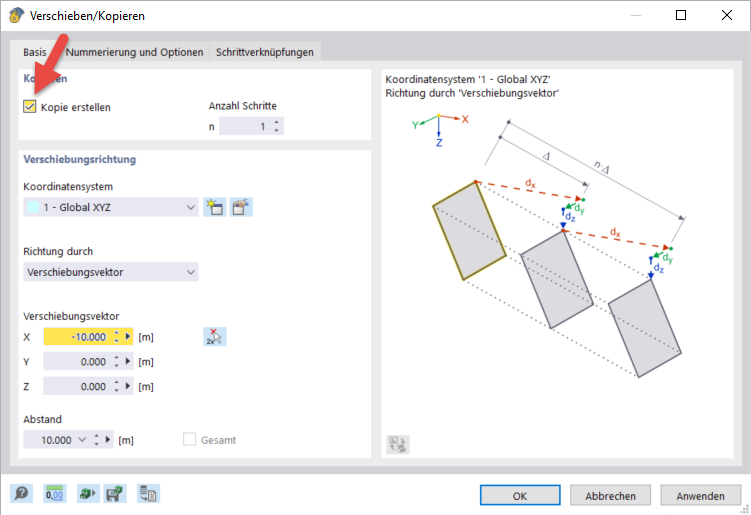

Verschieben und kopieren Sie die neuen Objekte um -10 m in X-Richtung und lassen Sie sich die Knoten wieder über die Schrittverknüpfung mit Linien verbinden.
Linien verbinden
Mit der Schaltfläche
lassen sich ausgewählte Stäbe, Linien und Flächen an ihren Schnittstellen verbinden. Selektieren Sie alle Objekte und klicken dann auf die Schaltfläche, sodass an allen Schnittpunkten der Linien neue Knoten entstehen.

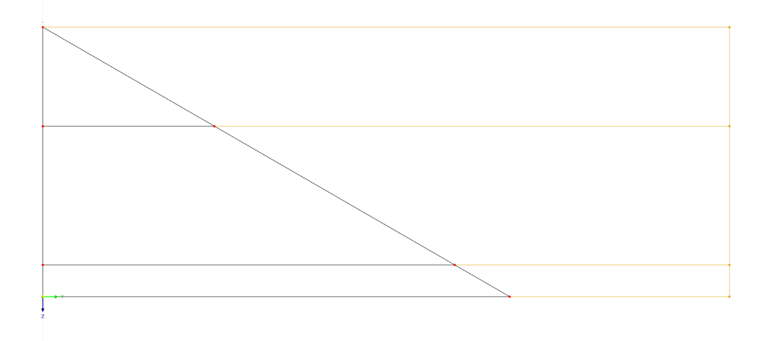

Drehen Sie die Ansicht so, dass Sie die überflüssigen Linien auswählen und anschließend löschen können. Sie haben zum Beispiel die Möglichkeit erst auf die -Y-Flächen und anschließend auf die +X-Fläche des Würfels in der rechten oberen Ecke der Arbeitsebene zu klicken. In diesen Ansichten lassen sich die Linien, die nicht zum Dach gehören, gut selektieren.

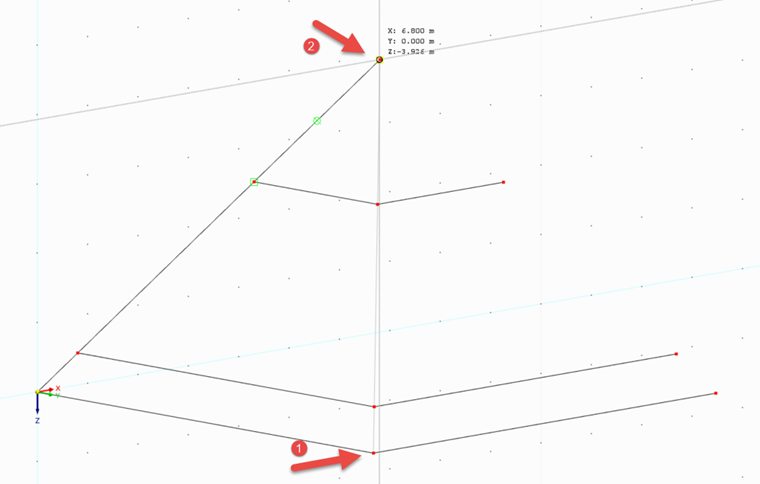

Erstellen Sie über
eine neue Linie, indem Sie nacheinander den unteren und den oberen Knoten des Grats anklicken. Mit einem zweifachen Rechtsklick beenden Sie die Eingabe. Löschen Sie außerdem die Linien an der rechten Seite des Daches.
Linien spiegeln

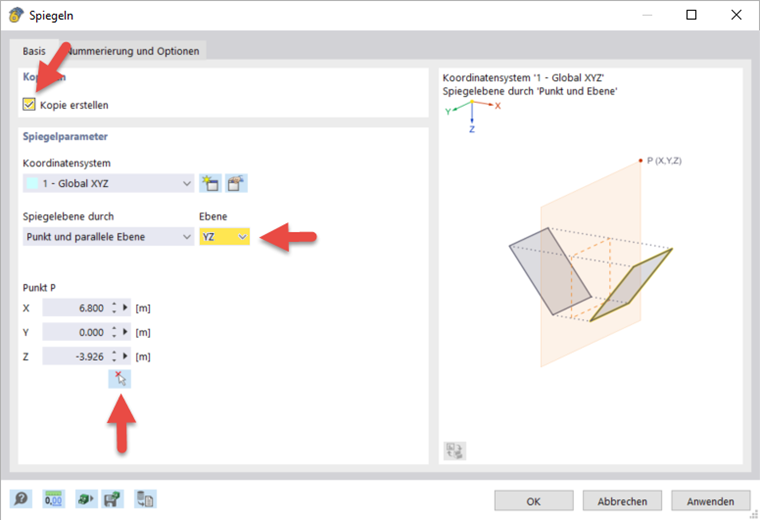

Der bisher erstellte Bereich des Dachs soll abschließend gespiegelt werden. Selektieren Sie dafür alle Objekte und öffnen Sie über die Schaltfläche
den Dialog 'Spiegeln'. Aktivieren Sie 'Kopie erstellen' und wählen Sie die YZ-Ebene als Spiegelebene. Über
können Sie einen Punkt auf der Spiegelebene auswählen, zum Beispiel den Firstpunkt.

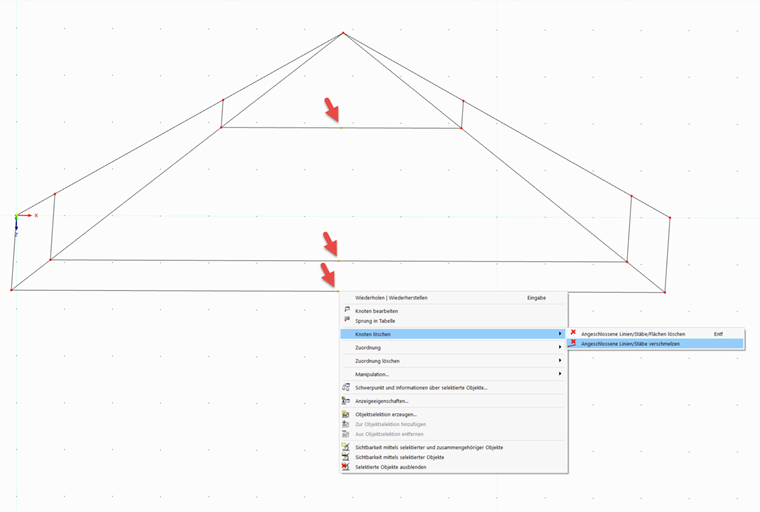

Selektieren Sie die Knoten in der Mitte der Dachfläche und löschen Sie diese, indem Sie nach im Kontextmenü eines Punkts festlegen, dass die angeschlossenen Linien miteinander verbunden werden sollen.
