Géométrie de la surface de la toiture

Dans un premier temps, la géométrie de la surface de la toiture ne doit être modélisée qu'à l'aide de lignes. Les fonctions de base de modélisation des structures dans RFEM 6 sont expliquées à partir des lignes saisies. Elles peuvent être appliquées de la même manière qu'avec des barres.

Pour créer une nouvelle ligne, utilisez le bouton Nouvelle ligne de la barre d'outils. Commencez par créer une ligne de 10 m à un angle de 120 ° par rapport au plan de travail. L'angle de 120 ° est mesuré à partir de l'axe Z, ce qui donne une pente de toit de 30 °. Cliquez sur l'origine pour définir le début de la ligne.

Astuce

Dans le menu, vous pouvez ouvrir la boîte de dialogue « Personnaliser » via « Affichage » - « Personnaliser les menus et barres d'outils ». Vous pouvez définir ici vos propres raccourcis en double-cliquant sur une commande spécifique.

Division des lignes

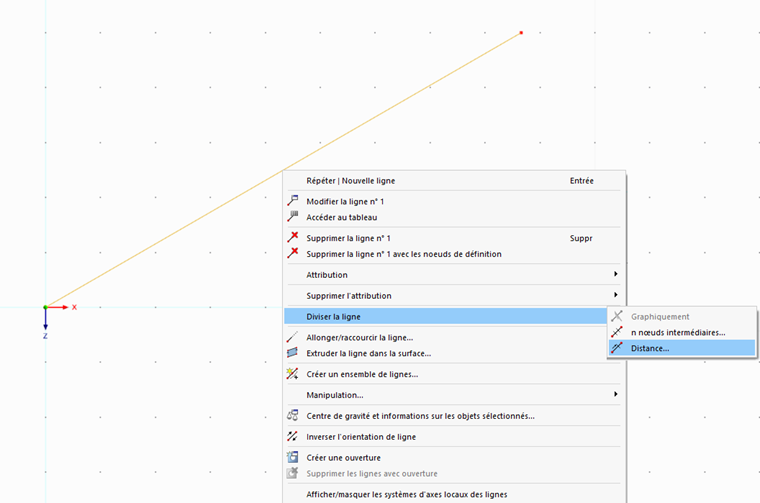

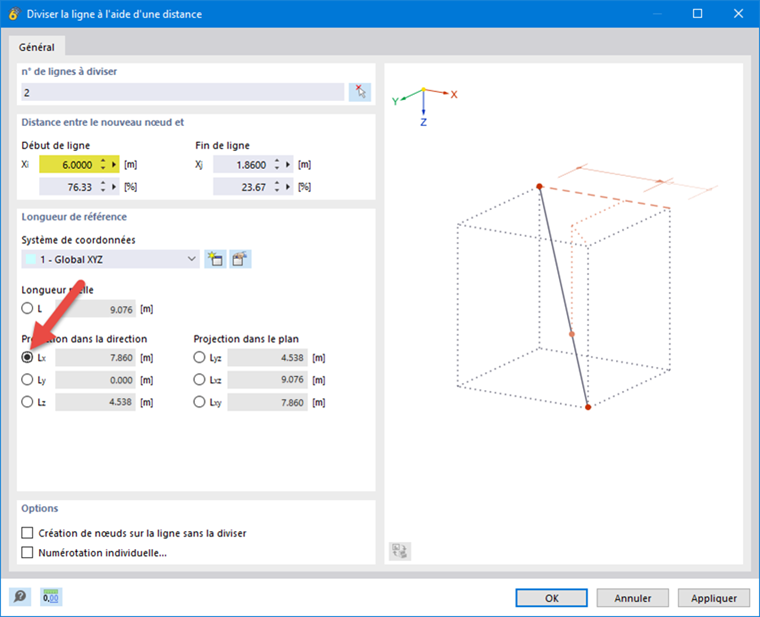

Vous pouvez diviser une ligne à l'aide d'une distance spécifiée en sélectionnant la fonction appropriée dans le menu contextuel d'une ligne. Vous pouvez également définir votre propre raccourci pour cette commande. La ligne qui vient d'être créée doit avoir une longueur de 6,8 m par rapport à la projection dans la direction X. Divisez la ligne à l'aide de cette distance et supprimez la deuxième ligne nouvellement créée en haut.

Pour cet exemple, il faut également supposer un court ancrage annulaire au début selon une longueur projetée de 0,8 m. 3,5 m plus loin, un nœud est également requis pour connecter une panne. Créez à nouveau les deux nœuds à l'aide de la fonction « Diviser la ligne à l'aide d'une distance ».

Déplacement et copie des lignes

Sélectionnez toutes les lignes et tous les nœuds créés jusqu'à présent. Ces objets peuvent être déplacés et copiés à l'aide du bouton Déplacer-Copier . Pour ce faire, activez l'option « Créer une copie » et entrez le vecteur selon lequel le déplacement doit être effectué, ici de 10 m dans la direction Y.

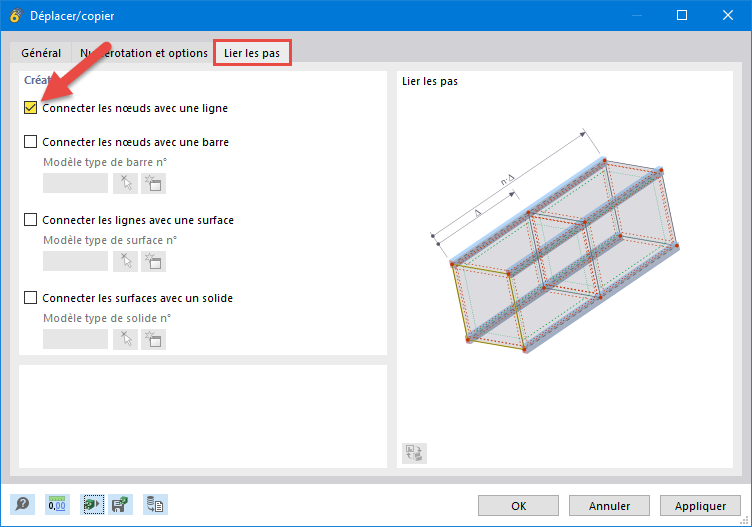

Vous pouvez connecter les nœuds d'origine et de la copie directement avec des lignes si vous activez l'option « Lier les pas... » dans l'onglet « Numérotation et options » et sélectionnez l'option « Connecter les nœuds avec une ligne ». Après avoir confirmé avec « OK », la copie et les lignes de connexion sont créées automatiquement.

Faire pivoter les lignes

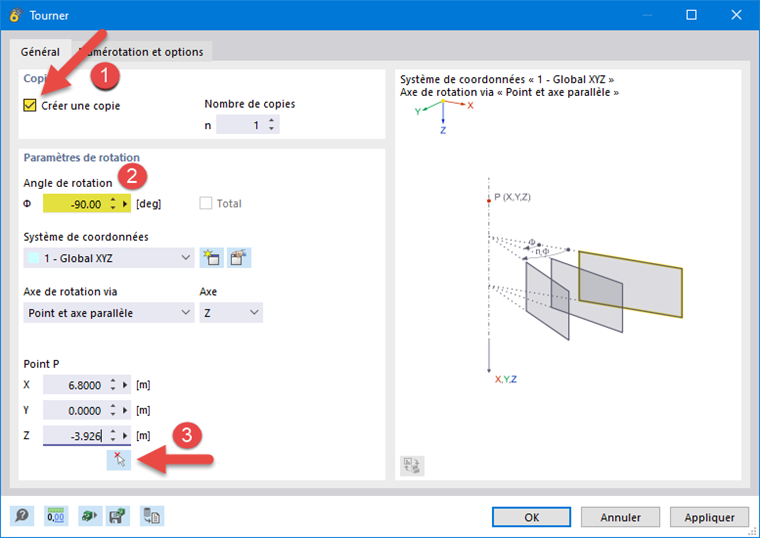

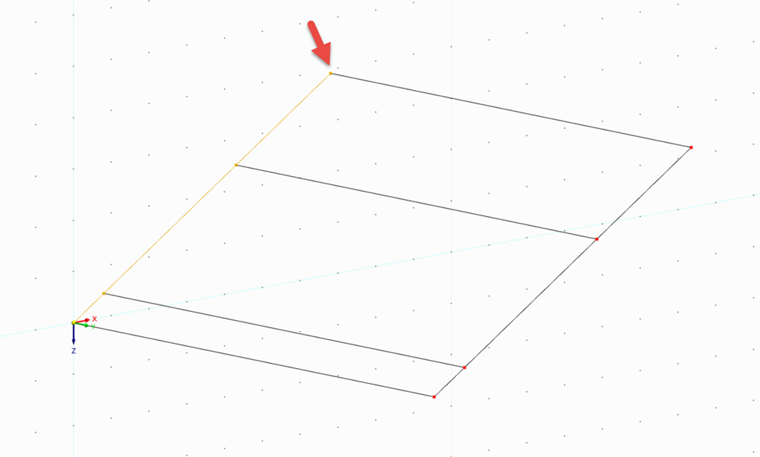

Vous pouvez utiliser le bouton Rotieren pour faire pivoter et copier des objets sélectionnés précédemment. Cette fonction permet de faire pivoter le bord de la toiture sur le côté gauche de -90 ° autour de l'axe Z. Pour ce faire, sélectionnez toutes les lignes et tous les nœuds associés et ouvrez la boîte de dialogue. Activez « Créer une copie », entrez l'angle et sélectionnez un point sur l'axe de rotation avec Sélectionner individuellement . Dans l'exemple considéré, il s'agit du nœud du coin supérieur gauche (au-dessus de l'origine), qui sera plus tard le point du bord du faîtage.

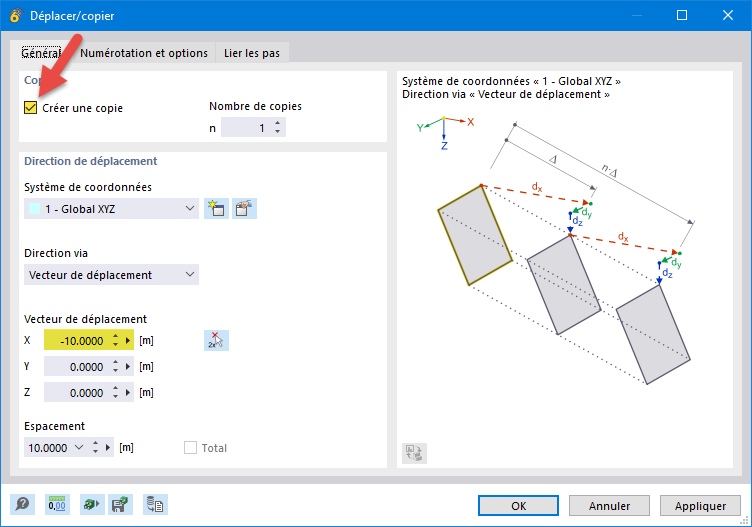

Déplacez et copiez les nouveaux objets de -10 m dans la direction X et connectez à nouveau les nœuds avec des lignes à l'aide de l'option « Lier les pas... ».

Connection des lignes

Vous pouvez utiliser le bouton Connecter pour connecter les barres, les lignes et les surfaces sélectionnées à leurs intersections. Sélectionnez tous les objets, puis cliquez sur le bouton pour créer de nouveaux nœuds à tous les points d'intersection des lignes.

Astuce

Si vous faites glisser une fenêtre sur des objets depuis la gauche, seuls les objets situés entièrement dans la zone sont sélectionnés. Si vous faites glisser une fenêtre sur les objets en partant de la droite, tous ceux qui coupent la zone couverte sont sélectionnés.

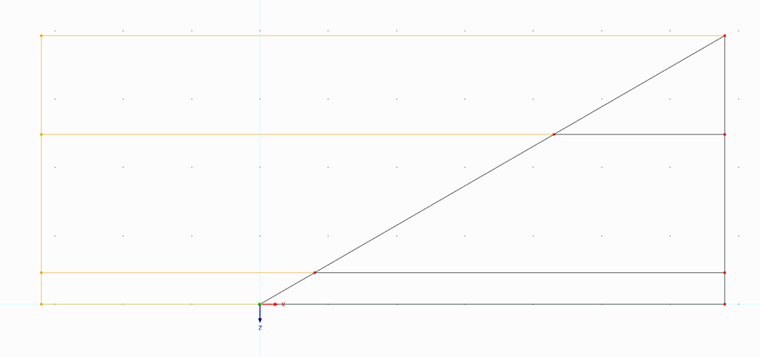

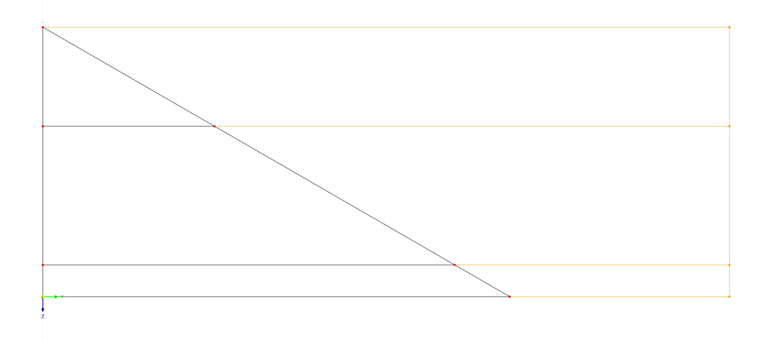

Faites pivoter la vue afin de pouvoir sélectionner les lignes inutiles, puis de les supprimer. Par exemple, vous pouvez d'abord cliquer sur la face -Y, puis sur la face +X du cube dans le coin supérieur droit du plan de travail. Dans ces vues, les lignes qui n'appartiennent pas à la toiture peuvent être facilement sélectionnées.

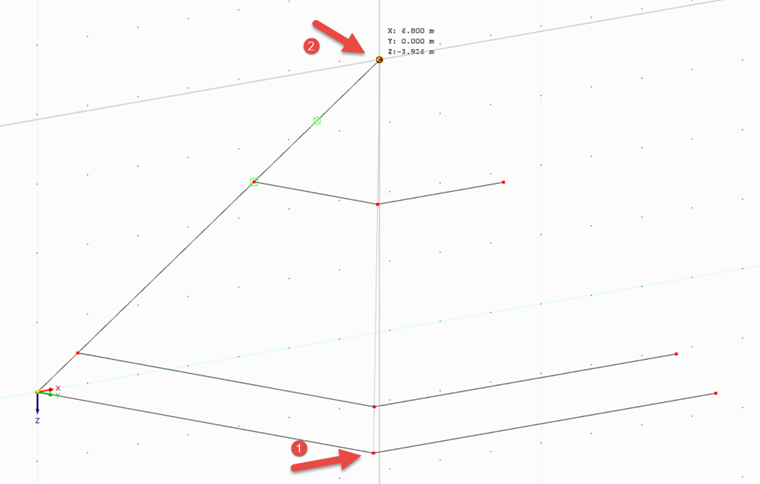

Créez une nouvelle ligne à l'aide de Nouvelle ligne en cliquant l'un après l'autre sur les nœuds inférieur et supérieur du faîtage. Terminez l'entrée par un double clic droit. Supprimez également les lignes sur le côté droit du toit.

Lignes de symétrie

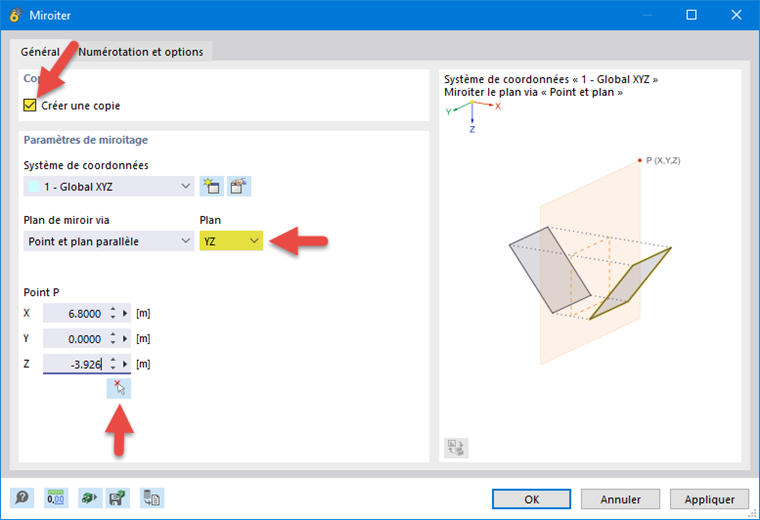

Enfin, la surface de la toiture créée jusqu'à présent doit être symétrique. Pour ce faire, sélectionnez tous les objets et ouvrez la boîte de dialogue « Miroiter » à l'aide du bouton Miroiter . Activez « Créer une copie » et sélectionnez le plan YZ comme plan de symétrie. Avec Sélectionner individuellement , vous pouvez sélectionner un point sur le plan de symétrie, par exemple le point de faîtage.

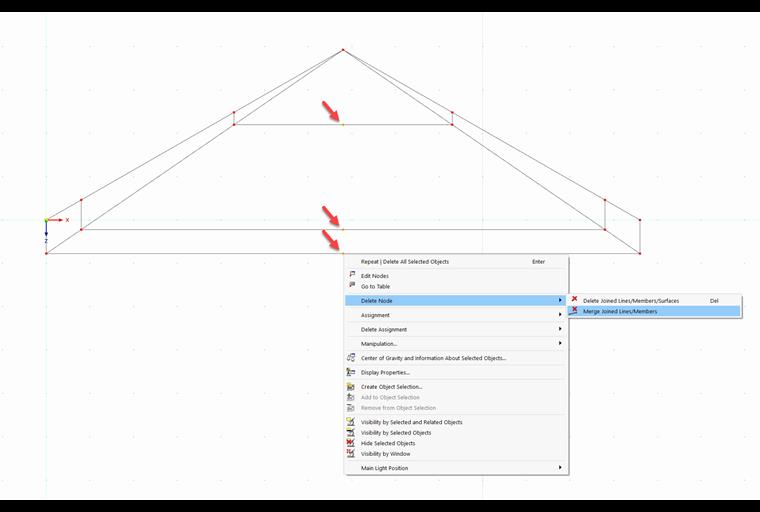

Sélectionnez les nœuds au milieu de la toiture et supprimez-les en indiquant dans le menu contextuel du point que les lignes connectées doivent être fusionnées entre elles.
