Ansichten definieren

Sie können im Navigator im Bereich 'Ansichten' ( ) über die Schaltfläche eine neue, eigene Ansicht definieren. Diese entspricht der aktuellen Ansicht im Arbeitsbereich.

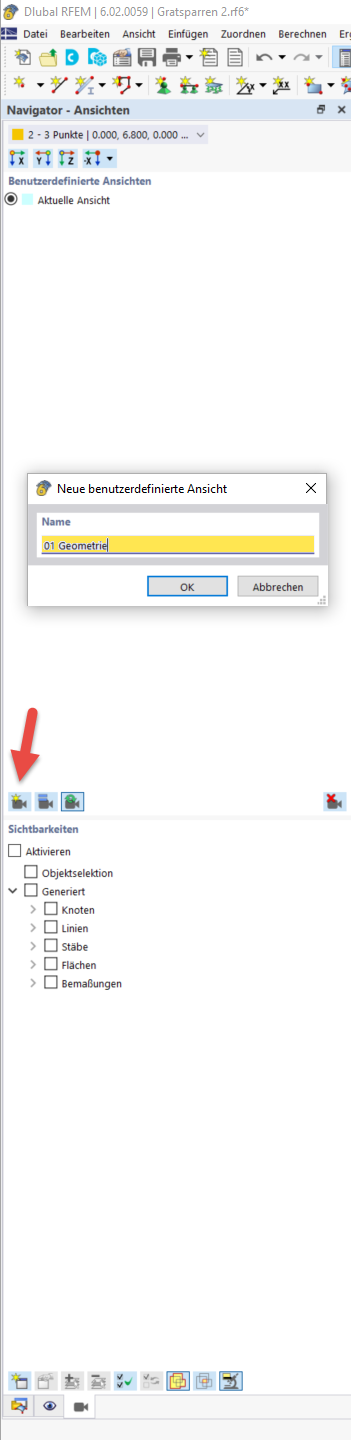

Neue benutzerdefinierte Ansicht

Erstellen Sie eine Ansicht für die Geometrie und deaktivieren Sie anschließend die Bemaßung im Navigatorbereich 'Anzeige'.

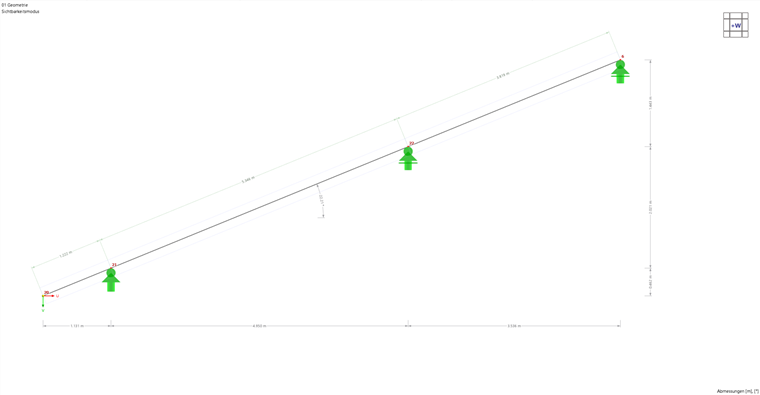

Ansicht der Geometrie

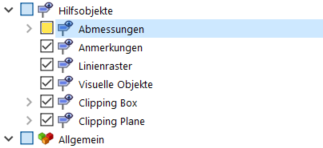

Bemaßung deaktivieren

Außerdem sollen später beispielhaft die Schnittgrößenverläufe für die Normal- und Querkraft sowie für das Biegemoment für den GZT in das Ausdruckprotokoll übernommen werden. Wählen Sie dafür die erste Bemessungssituation und lassen Sie sich über die Ergebnisverläufe und über die Ergebniswerte anzeigen. Im Navigator können bei den Ergebnissen im Abschnitt 'Statische Analyse' die einzelnen Schnittgrößen ausgewählt werden. Definieren Sie jeweils eine eigene Ansicht.

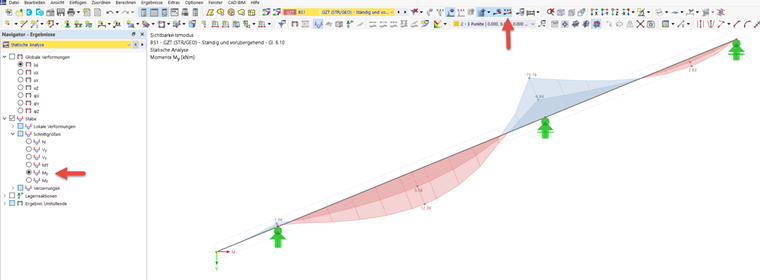

Ansichten für die Schnittgrößen
