Knotenkoordinaten im Modell

Kann ich mir im Modell Knotenkoordinaten anzeigen lassen?

Antwort:

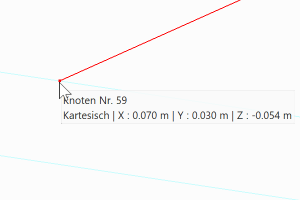

Ja, das geht. Fahren Sie mit dem Mauszeiger über den Knoten und warten Sie kurz. Dann erscheint eine Blase mit den Knotenkoordinaten.
