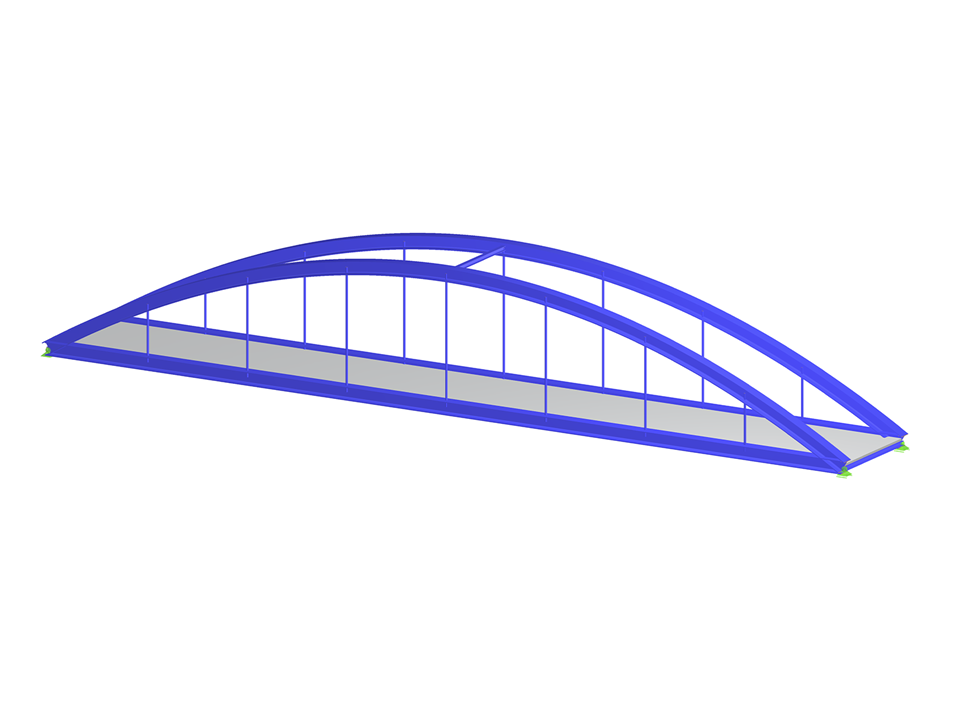

Modell 005454 | Fußgangerbrücke
  • Beschreibung
  • Bewertungen (0)

Das Modell repräsentiert eine innovative Fußgängerbrücke, konstruiert aus einer optimalen Kombination von Stahl und Beton. Die Verbindung beider Werkstoffe sorgt für erhöhte Stabilität und Langlebigkeit. Die Konstruktion ist speziell für den Einsatz im Fußgängerverkehr ausgelegt und bietet eine moderne Anmutung. Das Modell eignet sich ideal für detailgenaue Berechnungen und Anpassungen an unterschiedliche Einsatzumgebungen.

Modell verwendet in
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Fußgängerbrücke aus Stahl und Beton

Anzahl Knoten 57
Anzahl Linien 56
Anzahl Stäbe 56
Anzahl Flächen 1
Anzahl Volumenkörper 0
Anzahl Lastfälle 34
Anzahl Lastkombinationen 3
Anzahl Ergebniskombinationen 0
Gesamtgewicht 23.127 t
Abmessungen (metrisch) 20.000 x 3.050 x 2.500 m
Abmessungen (imperial) 65.62 x 10.01 x 8.2 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
